带内置轴系的输送导向滑轮结构

　　该滑轮结构主要应用于散料输送、成件物料转运场景下的输送带导向、电缆拖拽导向环节，在车间生产线物料输送、港口散料转运、仓储分拣线的长距离输送布局中，这类导向滑轮是保障输送路径转向、张紧调节的核心承载部件。不同于外露式的简易滑轮结构，该设计采用半封闭筒式外壳，将内部的转轴、轴承、限位结构整体包裹在筒体内，可有效阻挡输送过程中散落的粉尘、颗粒碎屑进入转动副，在多尘、有细碎物料洒落的输送工况下，能大幅降低转动卡滞的概率，减少日常运维的清理频次。

　　从功能实现逻辑来看，滑轮的核心承载面为筒体外周面，表面做了适配输送带或电缆的圆弧过渡处理，避免接触面出现尖锐棱边刮伤输送带覆盖层或电缆外护套，顶部伸出的安装轴段为整轮的固定基准，轴段上设计有阶梯定位面，安装时可直接卡入机架的安装座孔内，配合轴端的紧固件即可完成轴向固定，无需额外加工复杂的定位结构，适配现有多数输送机机架的安装孔位标准。设计过程中优先考虑了转动副的受力分布，内部的轴承安装位设置在靠近筒体上下两端的位置，将径向载荷均匀分散到两个支撑点上，避免单侧支撑带来的轴段挠曲变形，即使在输送带张紧力较大、电缆拖拽负载偏重的工况下，也能保证转动过程的同轴度，不会出现轮体偏摆蹭到机架的问题。

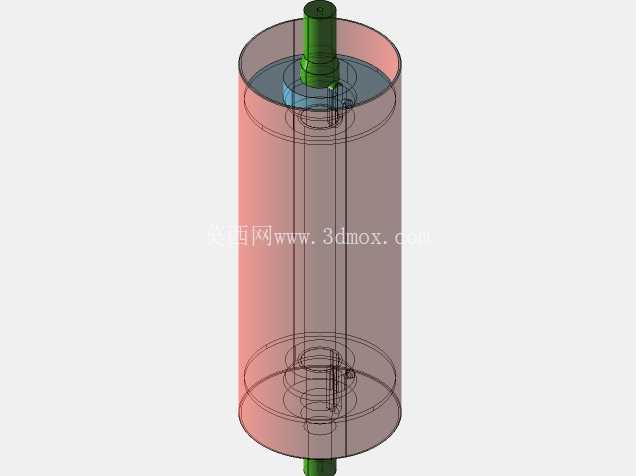

　　筒体外壳采用半透明的工程材质做示意，实际量产时可根据工况更换为碳钢喷塑或者尼龙材质，若应用在食品级输送场景，也可替换为不锈钢材质，外壳与内部转动部件之间预留了均匀的间隙，既不会因为间隙过大导致杂物侵入，也不会因为间隙过小出现热胀冷缩后的转动干涉。安装边界方面，整轮的轴向尺寸控制在常规输送机架的侧梁间距范围内，顶部安装轴的直径适配常用的带座轴承孔径，现场安装时不需要对原有机架做切割、扩孔改造，直接替换原有同规格导向滑轮即可完成升级。

　　轮体内部的轴系做了集成化设计，将限位挡圈、轴承定位台阶直接集成在中心轴上，减少了零散零件的数量，装配时只需依次压入轴承、套上筒体外壳、卡入轴端挡圈即可完成整轮组装，相比传统分体式滑轮的装配流程，能缩短近三分之一的装配工时。在实际使用场景中，这类带封闭外壳的导向滑轮尤其适合输送粮食、矿粉、塑料粒子这类易洒落散料的生产线，外露的转动缝隙少，物料不会轻易进入轴承位置造成磨损，日常维护只需要定期通过顶部的注油孔补充润滑脂即可，不需要频繁拆解清理内部杂物。针对电缆拖拽的使用场景，轮体外周的圆弧半径做了适配常见电缆外径的优化，电缆绕在轮体上时的弯曲半径符合电缆敷设的最小弯曲半径要求，不会因为轮体半径过小导致电缆内部线芯出现弯折疲劳，延长拖拽电缆的使用寿命。轮体底部也设计有和顶部对应的定位轴头，当需要做双侧固定安装时，可直接搭配底部的轴承座实现两端支撑，满足大负载、高转速的长距离输送线使用需求，不需要额外定制加长轴段，适配性更强。
