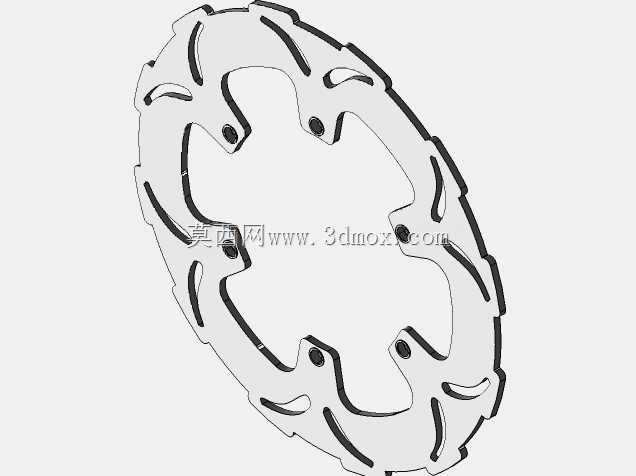

KTM自行车后盘式制动转子结构设计

　　这款盘式转子是山地自行车碟刹系统的核心制动执行部件，主要适配KTM系列越野与通勤自行车的后轮制动单元，在骑行过程中承担着将卡钳夹紧力转化为制动摩擦力矩的关键作用，直接决定制动响应速度、制动稳定性与长时间下坡工况下的热衰减表现。从实际应用场景来看，这类后盘式转子需要应对林道穿越时的泥水侵袭、连续长下坡的持续摩擦生热、颠簸路面的冲击载荷，以及日常通勤的频繁启停制动，因此结构设计上需要同时兼顾散热效率、结构强度、轻量化表现与安装适配性。

　　从结构设计思路来看，这款转子采用了内外圈分体式的轮廓布局，外圈为摩擦工作环带，内圈为安装支撑法兰，两者之间通过多组弧形连接筋实现刚性连接，连接筋之间预留的大尺寸镂空区域，一方面可以大幅降低转子自身的转动惯量，减少骑行过程中的非簧载质量，提升后轮的循迹表现，另一方面可以在制动过程中引导气流穿过镂空区域，快速带走摩擦产生的热量，避免高温导致的制动摩擦片性能衰减，同时镂空结构也能在雨天或泥泞路面快速排走摩擦面的泥水与碎屑，减少异物卡滞导致的制动异响与摩擦片异常磨损。转子的摩擦工作面采用了平面度严格控制的环形带设计，保证与来令片接触时的压力分布均匀，避免局部偏磨导致的制动抖动。安装法兰上均匀分布的四个安装孔位，严格匹配标准六钉碟刹花鼓的安装孔距，孔位周边做了局部加厚凸台设计，提升螺栓连接区域的结构强度，避免频繁制动的交变载荷导致孔位开裂或变形。

　　从安装边界尺寸来看，这款转子的摩擦环带外径适配常规山地车160mm规格的后轮碟刹安装座，安装孔的中心距符合国际通用的自行车碟刹安装标准，无需额外改装即可直接适配同规格的碟刹花鼓与卡钳支架，转子整体厚度控制在标准碟刹转子的1.8mm公差范围内，保证卡钳活塞的行程处于最优工作区间，避免出现蹭碟或制动行程过长的问题。转子的边缘做了多组内凹的弧形缺口设计，除了进一步提升散热效率之外，还可以在制动过程中周期性刮除来令片表面的磨屑，保持摩擦面的接触状态稳定，同时这类缺口也能改变摩擦振动的固有频率，减少制动过程中产生的高频共振异响，提升骑行的质感。

　　在结构强度校核层面，连接筋的走向采用了与制动扭矩传递方向匹配的弧形流线设计，当卡钳夹紧转子产生制动扭矩时，连接筋的受力路径更加顺畅，避免直角结构带来的应力集中问题，即使在紧急制动的峰值扭矩下，连接筋区域的应力分布也能保持在材料许用应力范围内，不会出现断裂或塑性变形的问题。转子的外缘做了圆滑的倒角处理，避免安装或维护过程中尖锐边缘划伤操作人员，同时也能减少高速转动时的风阻与风切噪音。不同于一体式实心制动盘，这种镂空带连接筋的结构设计，在保证足够结构刚度的前提下，将整体重量控制在较低水平，对于追求轻量化的越野骑行场景来说，更低的后轮转动重量可以让加速与爬坡的动作更加轻快，也能减少后避震系统的非簧载负担，提升颠簸路面的贴地性能。

　　从实际使用的适配性来看，这款转子的摩擦面宽度匹配主流的树脂或金属烧结来令片的接触宽度，不会出现摩擦面接触不全导致的制动力不足问题，内圈安装法兰的平面度与摩擦工作面的平行度严格控制在公差范围内，安装后可以保证转子在转动过程中的端面跳动量处于标准区间内，避免低速轻刹时出现蹭碟的问题。连接筋的厚度经过反复优化，既不会因为过薄导致制动时的刚性不足产生形变，也不会因为过厚导致重量冗余、散热通道变窄。在长时间连续制动的工况下，镂空结构带来的空气流通效应可以让转子的温度上升速度明显低于同尺寸实心盘，减少热胀冷缩导致的摩擦面形变，保证制动手感的一致性。
