重型车辆传动用万向联轴器结构

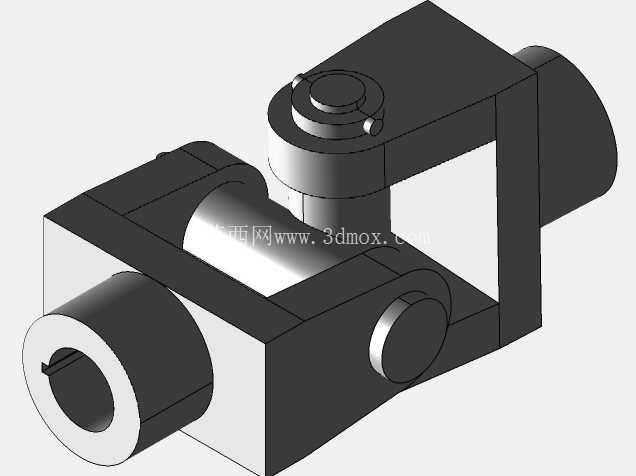

　　在重型四轮车辆的底盘传动系统布局中，两根轴线存在空间夹角的传动轴之间，无法通过刚性直连结构完成扭矩传递，这类工况下万向联轴器是核心的连接部件，其核心作用是在轴系存在角向偏移、径向跳动的工况下，持续稳定传递旋转扭矩，避免轴系因安装误差、运行形变产生的附加载荷损坏轴承或齿轮结构。从结构设计逻辑来看，该款联轴器采用了带法兰安装基座的长轴式主体结构，底部的圆形法兰盘为安装定位基准，法兰端面加工有均匀分布的定位销孔，安装时可通过螺栓将法兰基座固定在变速箱输出端或者驱动桥输入端的连接止口上，法兰与轴身的过渡位置做了圆弧倒角处理，可有效降低应力集中系数，避免长期交变载荷下过渡位置出现疲劳裂纹。

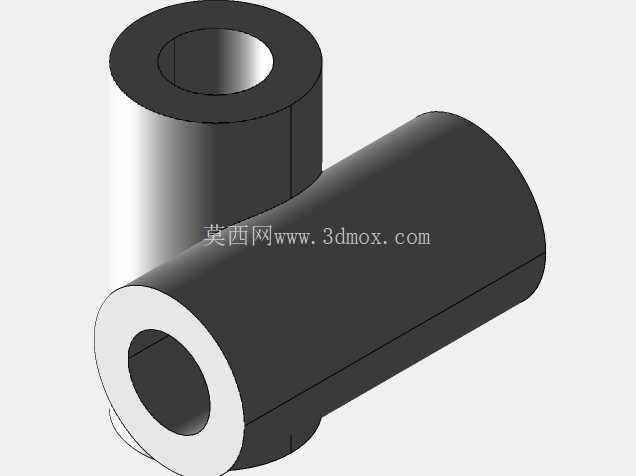

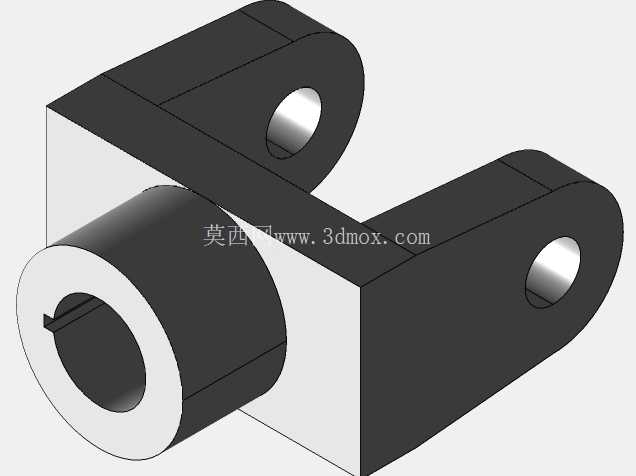

　　轴身主体采用等直径圆柱结构，表面粗糙度控制在Ra1.6以内，保证与配合部件的接触精度，轴身顶端加工有径向的销孔，用于安装十字轴或者连接销，实现与对接轴的铰接传动，销孔的位置度公差控制在0.02mm以内，保证两轴的对中精度，减少传动过程中的冲击振动。在实际应用场景中，这类联轴器除了重型四轮车底盘传动外，也可适配工程起重机械、农用运输车辆的传动系统，当车辆行驶在颠簸路面时，底盘悬架的跳动会带动驱动桥产生上下位移，此时变速箱输出轴与驱动桥输入轴的轴线夹角会实时变化，万向联轴器可通过自身的铰接结构补偿这一角位移，保证动力传递不中断，不会出现卡滞、脱开的故障。

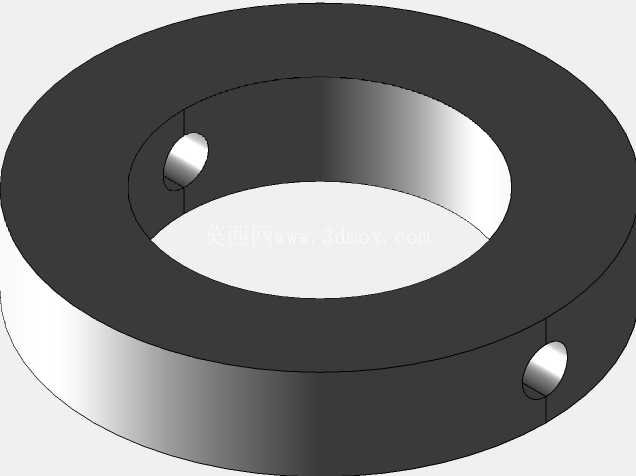

　　设计过程中需要重点校核轴身的扭转强度，根据传递的额定扭矩选取合适的轴径，同时要考虑安装边界的限制：底部法兰的外径尺寸需要匹配对接部件的安装止口直径，法兰上的螺栓孔分布圆直径要与对接端的孔位完全一致，轴身的长度需要根据两轴之间的安装距离确定，预留出足够的铰接摆动空间，避免轴身在最大摆角时与周边的车架、护板等部件发生运动干涉。轴端的销孔直径需要匹配连接销的尺寸，配合公差选取H7/k6的过渡配合，既保证连接销的装配精度，又能避免长期运行后销孔出现磨损松旷。

　　在结构细节处理上，轴身与法兰的连接位置采用一体加工成型，而非焊接结构，可有效避免焊接带来的变形、残余应力问题，提升部件的整体强度和使用寿命，轴身表面可根据使用工况做淬火处理，提升表面硬度，增强耐磨性能。选型应用时，需要先确认传动系统的额定工作扭矩、最高转速、两轴之间的最大工作夹角，再匹配对应尺寸的联轴器，安装时要保证两端连接轴的同轴度误差在允许范围内，即使联轴器具备角向补偿能力，过大的初始安装误差也会加剧部件磨损，缩短使用寿命，日常运维中需要定期检查连接销的磨损情况，及时更换磨损超标的销件，避免出现传动失效。
