仓储轻型堆垛作业叉车结构设计方案

　　在电商仓、生产原料仓这类层高受限、通道宽度预留较窄的仓储场景里，常规平衡重式叉车的转弯半径、起升高度适配性往往存在局限，这类轻型堆垛叉车的设计初衷，就是填补窄通道内托盘货物垂直堆垛、短距驳运的设备空白。从实际作业需求出发，这款设备的功能边界被限定在1.6米以内的作业通道，额定承载适配常规1200*1000标准欧标托盘的整托货物，最大起升高度覆盖常规货架3层以内的存储位，完全匹配中小仓储的日常出入库作业需求。

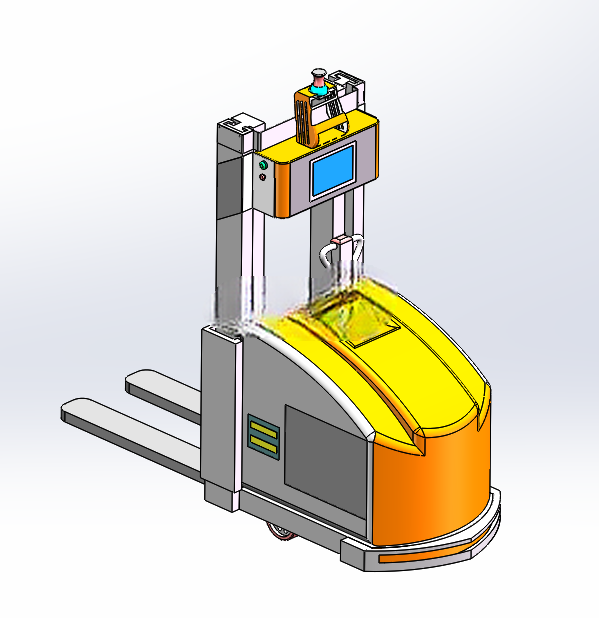

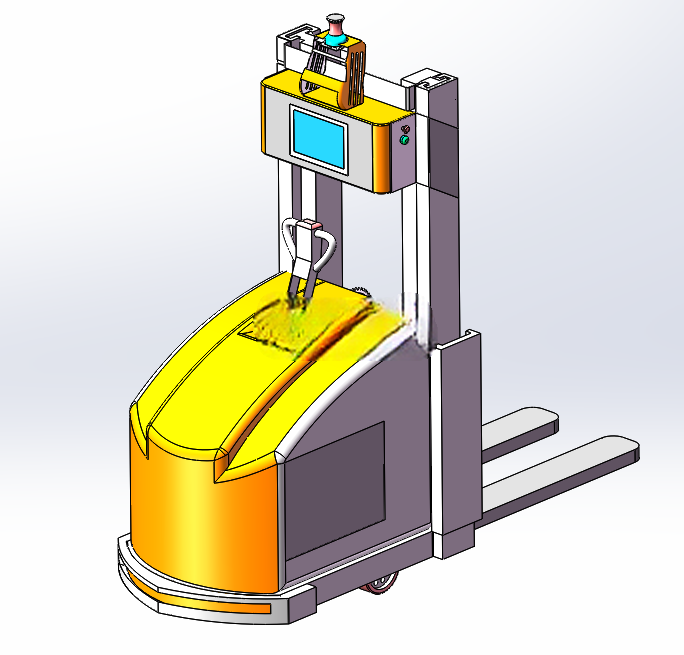

　　设计阶段最先敲定的是门架与货叉的布局逻辑，没有采用传统前移式叉车的伸缩门架结构，而是将起升导向结构集成在车体侧方，这样做的好处是压缩了车体前部的突出尺寸，作业时驾驶员的视野不会被门架立柱遮挡，对位托盘插孔时的观察误差能控制在5mm以内，大幅降低新手操作的撞货概率。车体上部的操作旋钮采用红绿双色物理按键布局，绿色按键对应起升、前进这类高频正向操作，红色按键覆盖急停、下降这类安全优先级更高的功能，按键的按压行程设置在3mm，操作反馈清晰，戴劳保手套作业时也不会出现误触。

　　车体侧面预留的嵌入式显示区域，没有采用冗余的触控设计，而是选用高对比度的段码屏，仅展示剩余电量、当前起升高度、载荷状态这三类核心参数，屏幕安装角度向驾驶员操作位倾斜15度，站立操作时视线自然下移即可读取数据，不需要刻意低头调整视角，长时间作业的视觉疲劳度能降低不少。整车的外形尺寸控制在长1200mm、宽800mm、高1100mm的范围内，不含门架起升部分的车体静态高度适配2米以下的仓库夹层通行需求，底部的承载轮采用聚氨酯包胶材质，轮压控制在标准环氧地坪的承重阈值内，不会在车间、仓库的地面留下压痕，也不需要额外做地面加固处理。

　　从安装与维护的边界来看，整车的线束全部采用快插接口设计，控制模块集中布置在车体后侧的可拆卸盖板内，日常检修时不需要拆解整车外壳，仅需拧下两颗固定螺丝即可接触到全部核心电气元件，更换易损件的单工位作业时间能控制在15分钟以内。车体边角全部做了R20的圆角过渡处理，没有突出的尖锐结构，在窄通道内会车、转弯时即使剐蹭到货架立柱，也不会造成车体外壳变形或者货架涂层脱落。驱动轮布置在车体后侧中部，转向时的回转中心与车体几何中心重合，原地转向的半径仅为380mm，在货架端头的作业区域不需要反复调整进退角度，一次对位即可完成托盘取放。

　　考虑到仓储作业的连续使用需求，电池仓采用抽拉式结构设计，不需要借助吊装工具，单人即可完成电池的更换操作，满电状态下的连续作业时长可覆盖单班次8小时的常规作业量。货叉的厚度采用标准10mm钢板折弯成型，叉尖做了30度的倒角引导，对位变形托盘时也能顺利插入插孔，不需要人工反复调整托盘位置。门架的升降导轨采用冷拉型钢加工，配合自润滑滑块，日常使用不需要频繁加注润滑脂，维护成本比传统滚轮式门架降低60%以上。在实际作业场景中，这款设备既可以用于生产线边的物料周转，将上线物料从暂存区驳运到工位旁，也可以完成成品仓内的货物堆高、盘点移位作业，适配的场景覆盖了生产制造、商贸流通类仓储的绝大多数轻型搬运需求，没有冗余的功能设计，所有结构都围绕窄通道、高频次、低维护成本的核心需求做优化，没有为了参数堆砌增加不必要的结构复杂度。
