小型车辆用螺旋弹簧液压阻尼减震器结构

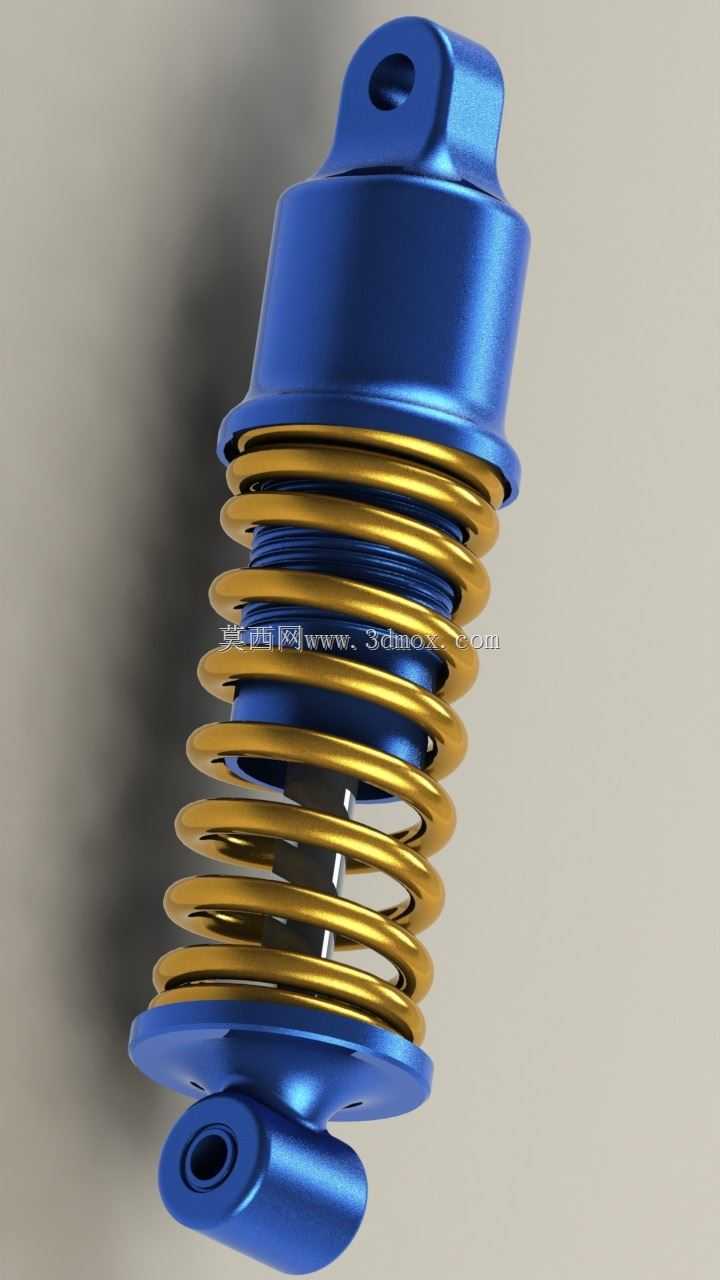

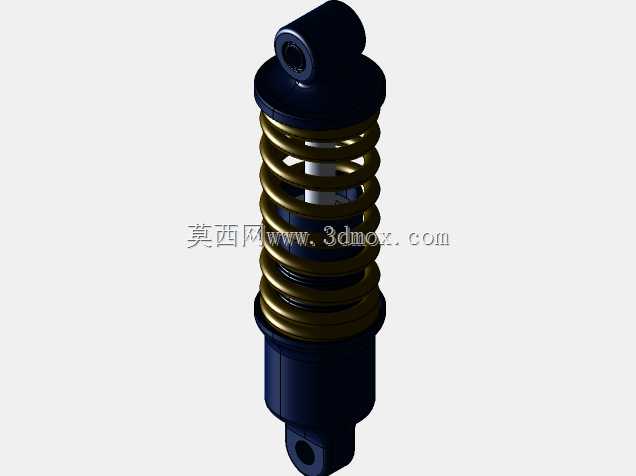

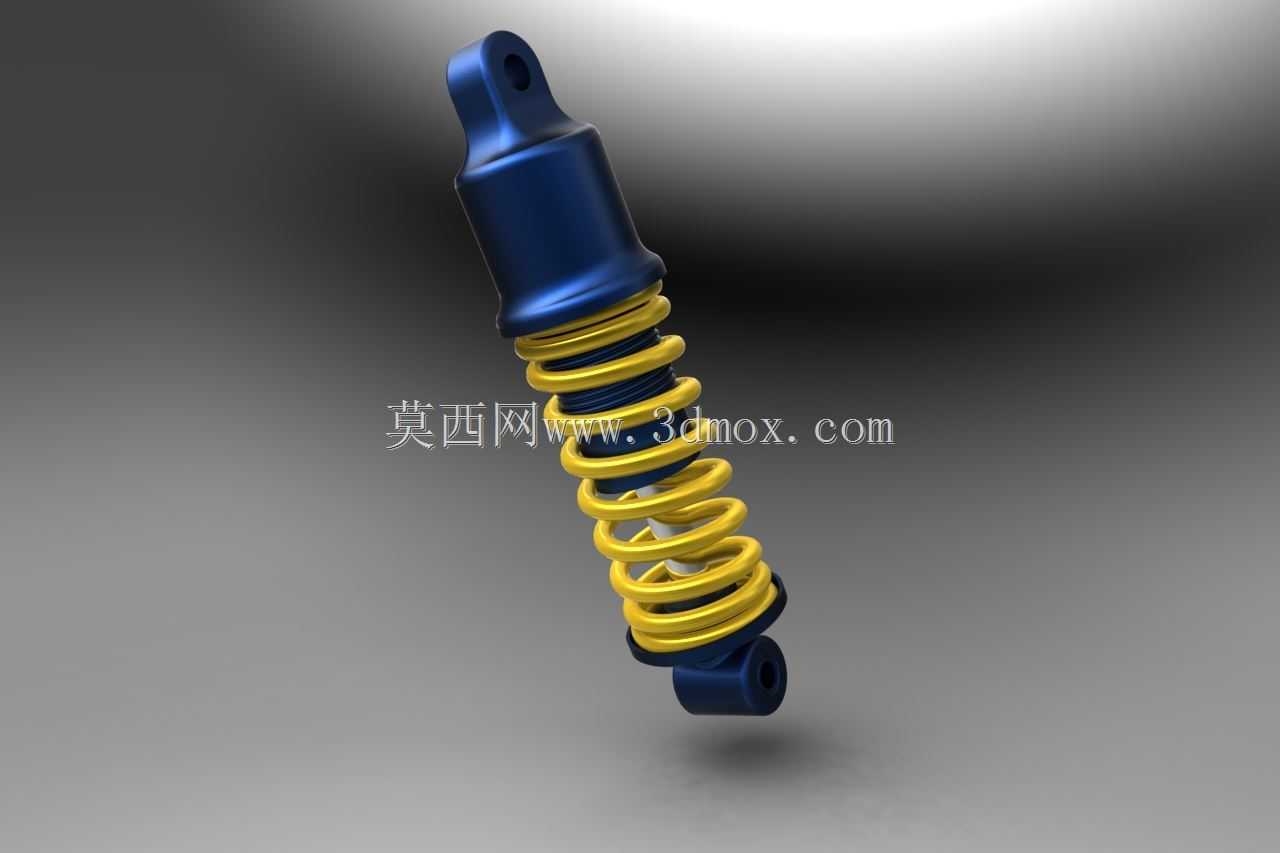

　　这款减震部件的设计核心围绕小型乘用车辆、非道路代步设备的行驶滤震需求展开，日常应用场景覆盖两轮代步车、全地形小车、小型电动观光车的前后悬架连接位，承担车身与行走机构之间的震动缓冲、阻尼吸能作用，避免路面颠簸产生的冲击直接传递到车架承载部位，同时抑制弹簧吸震后往复弹跳的余震，提升行驶过程中轮组的贴地性能。从结构设计逻辑来看，整体采用筒式液压阻尼芯搭配外置圆柱螺旋压缩弹簧的布局，上端吊环结构用于连接车架侧的安装支座，下端吊环对应转向节或摇臂侧的连接点位，两端吊环内预留的衬套安装位可适配橡胶衬套或金属关节轴承，抵消安装位之间的小幅角度偏移，避免硬连接带来的应力集中。

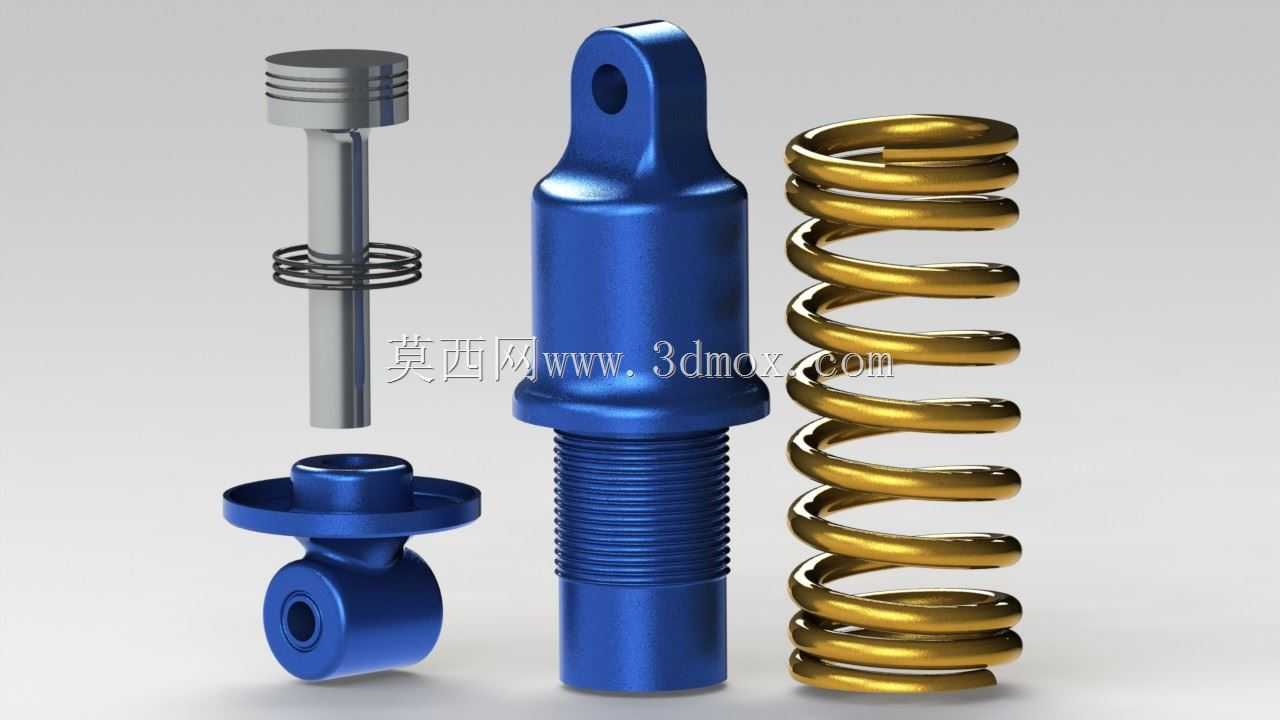

　　阻尼筒外壳采用高强度铝合金材质做阳极氧化处理，表面的深蓝色氧化层既提升了户外使用场景下的耐腐蚀性能，也能降低长期往复运动过程中的表面磨损，筒身内部的活塞阀系通过节流孔控制液压油的流动速率，匹配不同压缩、回弹行程下的阻尼力输出，应对铺装路面的小幅高频震动时阻尼阀开度较小，提供足够的支撑性避免车身侧倾，遇到坑洼路面的大行程冲击时阀系自动开启大流量通道，避免阻尼过硬产生的冲击感。外置的螺旋弹簧采用等节距圆柱设计，弹簧表面做金色电泳防腐处理，弹簧刚度匹配阻尼筒的最大承载阈值，静态预压量设置在总行程的15%左右，既保证空载状态下弹簧不会出现松旷异响，也能在满载压缩时预留足够的缓冲行程，避免弹簧压并导致的刚性冲击。

　　安装边界方面，两端吊环的中心距在自由状态下的尺寸适配多数小型代步车的悬架安装空间，吊环内孔直径匹配通用规格的连接销轴，弹簧外径小于同行程常规减震器的外围尺寸，可适配轮拱内侧空间局促的小型车型安装需求，无需额外修改周边的护板、管线布局。设计过程中针对阻尼筒的活塞杆做了表面镀铬硬化处理，表面粗糙度控制在Ra0.8以下，配合筒口的多层油封结构，避免长期往复运动出现液压油渗漏问题，弹簧两端的磨平圈设计保证弹簧与上下弹簧座的接触面积均匀，不会出现偏载导致的弹簧弯曲、异响问题。

　　实际选型适配时，可根据整车整备质量调整弹簧钢丝直径、圈数来匹配不同的承载需求，阻尼阀片的厚度、节流孔数量也可根据使用场景的路面情况做针对性调整，比如用于越野场景的小型全地形车时可适当加大回弹阻尼，避免飞坡落地后弹簧反复弹跳导致的车辆失控，用于城市铺装路面的代步车型时可适当降低压缩阻尼，提升日常行驶的平顺性。整体结构没有冗余的复杂调节机构，零部件通用化程度高，后期维护时仅需更换油封、补充液压油即可恢复性能，弹簧出现疲劳衰减后也可单独更换同规格弹簧，无需整体更换减震总成，有效降低全生命周期的使用成本。
