多叶片式工业搅拌轴结构设计

　　在化工、食品加工、建材制备、水处理等涉及物料混合的工业场景中，搅拌轴作为搅拌设备的核心传动与执行承载部件，其结构设计直接决定了物料混合的均匀度、设备运行稳定性以及长期服役寿命。这款多叶片式搅拌轴，针对中高粘度流体、含固体颗粒浆料的混合工况做了针对性结构优化，区别于常规平直桨叶的单一切向流设计，轴体上错落布置的多组异形叶片，能够在搅拌腔室内同时形成轴向推流、径向剪切与周向扰流的复合流场，避免常规搅拌结构易出现的搅拌死区，尤其适合需要兼顾物料上下循环、团块破碎分散的混合工序。

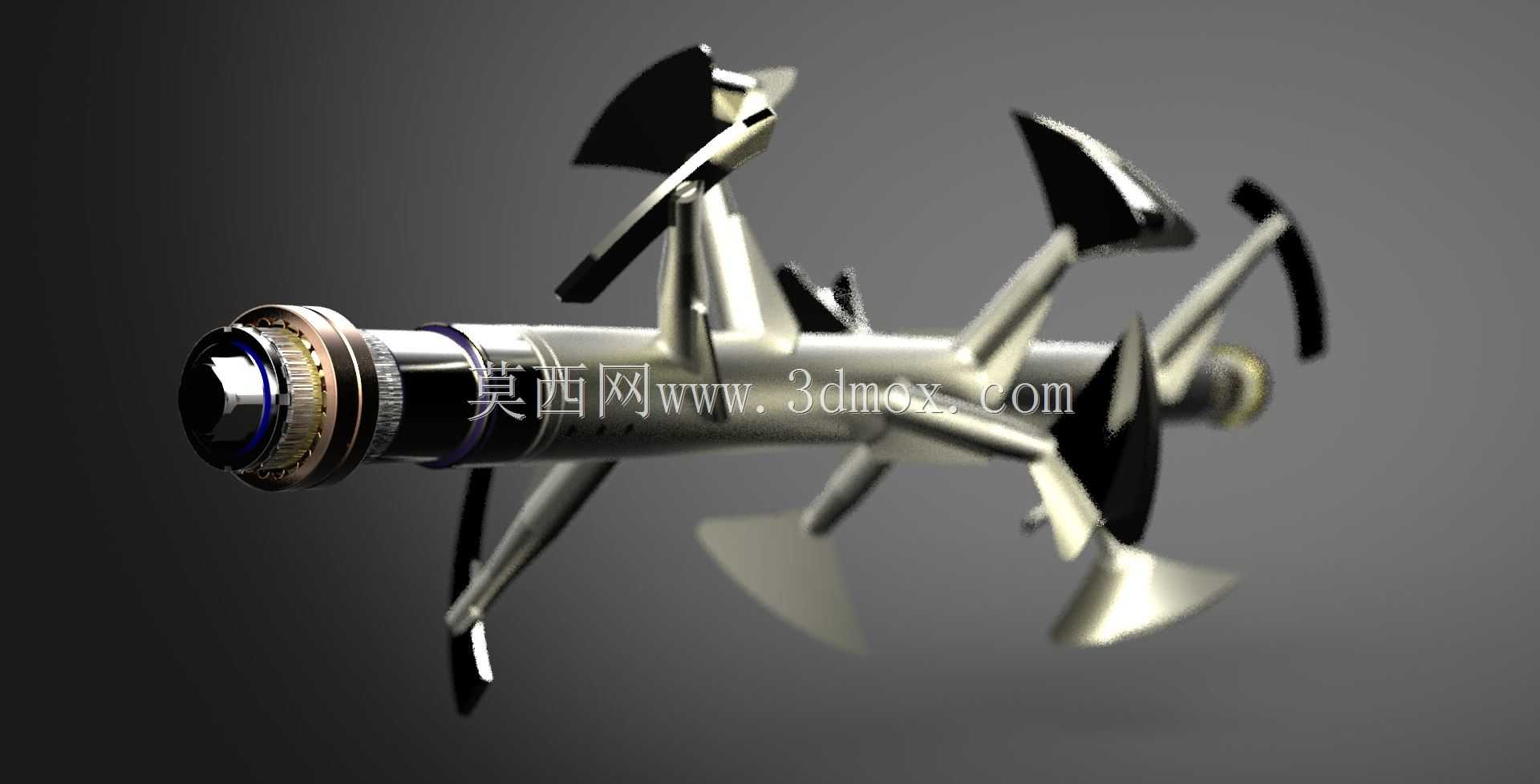

　　从结构设计逻辑来看，整根轴采用一体式阶梯轴加工基准，轴头端预留了标准联轴器安装位，可匹配不同功率等级的减速电机输出端，安装位处设置了轴肩定位结构，配合锁紧螺母可实现传动端的轴向固定，避免运转过程中出现轴系窜动；靠近传动端的位置预留了机械密封与轴承的安装轴段，轴段表面粗糙度控制在Ra1.6以内，可适配填料密封、单端面机械密封等多种密封形式，满足常压、带压搅拌罐体的密封要求，防止物料泄漏或者外部杂质进入搅拌腔室。

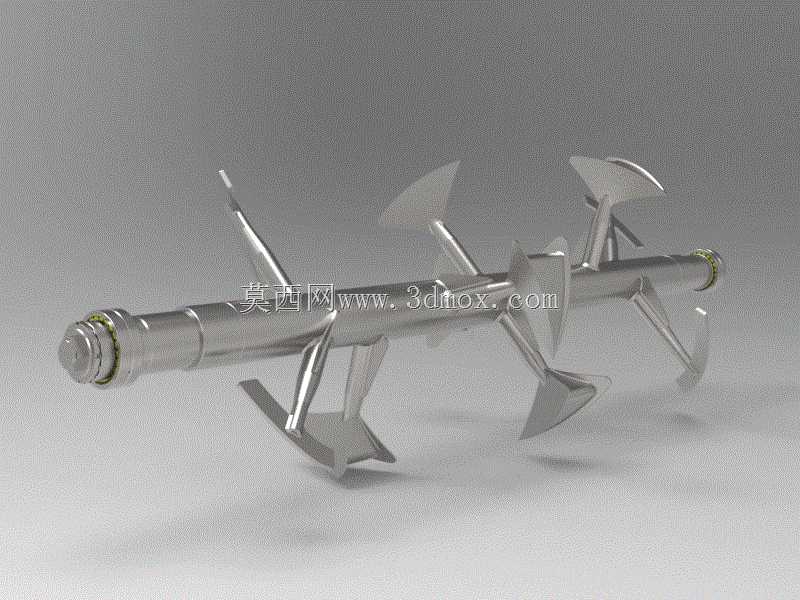

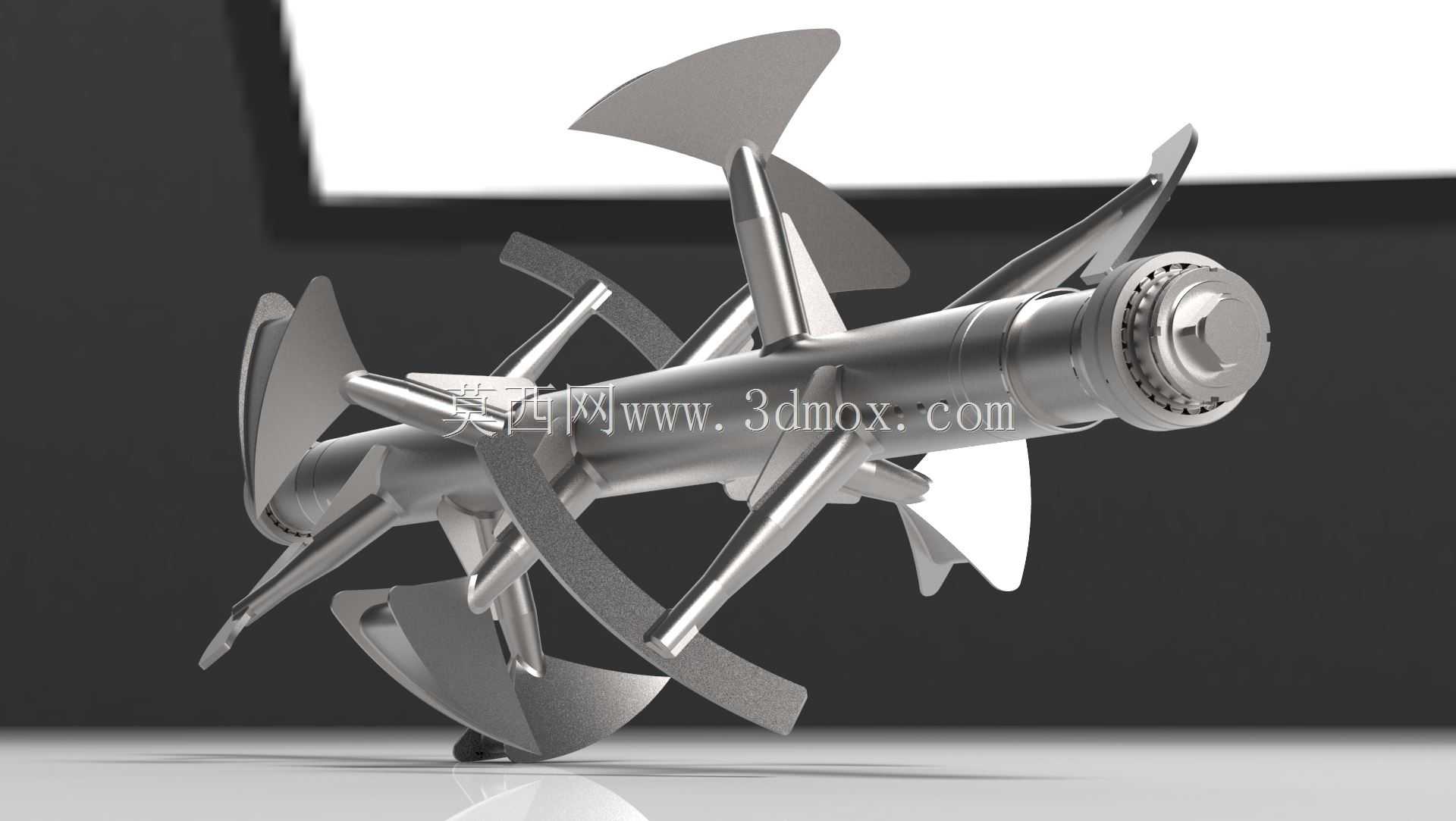

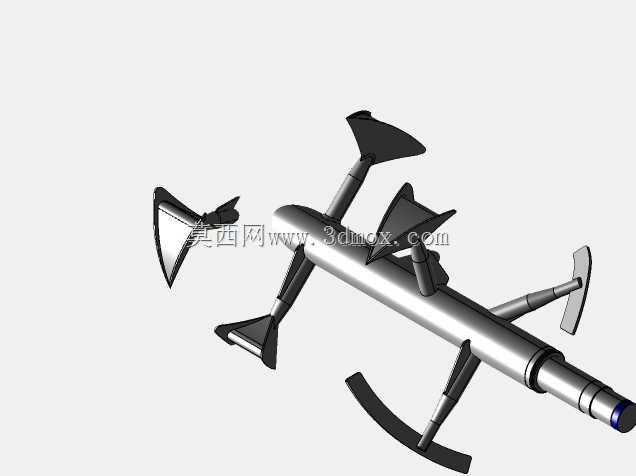

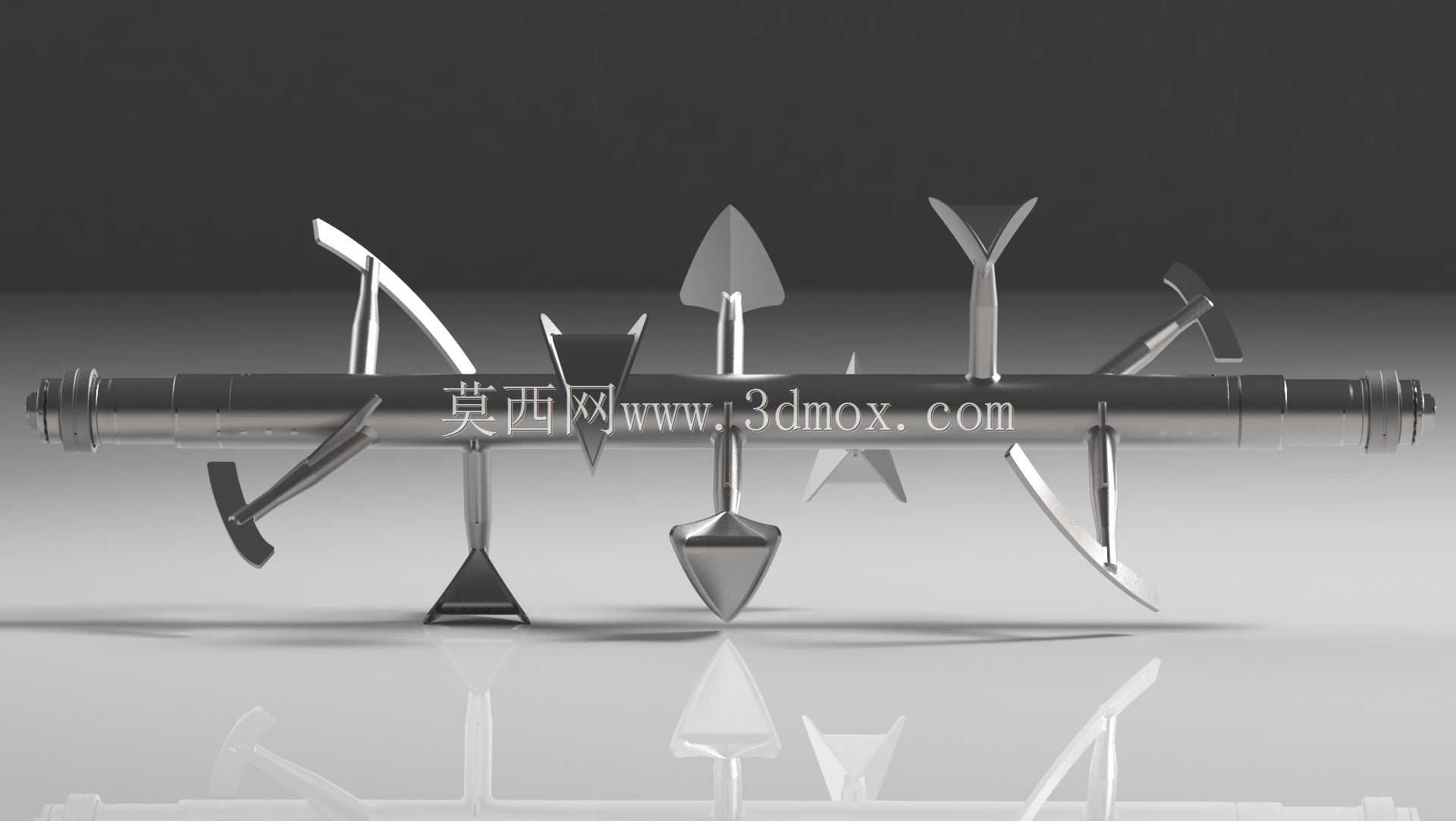

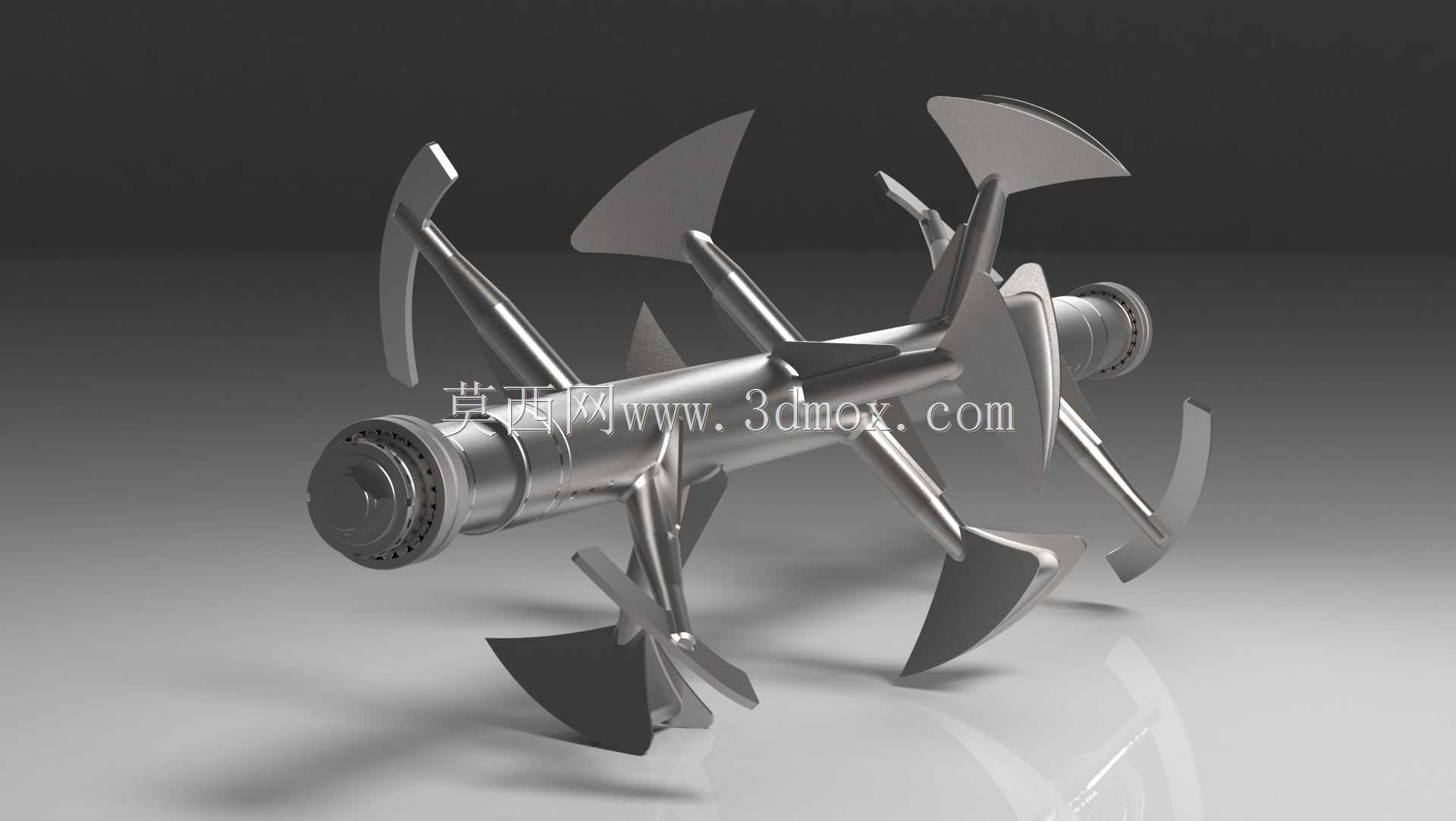

　　叶片的布置没有采用等角度均布的常规方案，而是沿轴向分为三个功能段：靠近罐体底部的叶片采用大倾角铲式结构，旋转过程中可将罐底沉积的重质物料向上推送，避免固体颗粒在罐底沉积堆积造成出料堵塞；中段叶片采用扭曲翼型结构，旋转时可产生稳定的轴向推流，带动罐内物料形成上下大循环，提升整体混合效率；靠近液面的叶片采用小角度切向结构，可打破液面漩涡，避免高转速工况下出现液面卷气的问题，减少物料氧化或者气泡混入的概率。每组叶片与轴体的连接采用焊接后整体去应力处理，焊缝处做圆弧过渡打磨，避免应力集中造成的叶片断裂，同时减少物料挂壁残留，方便生产后的罐体清洗。

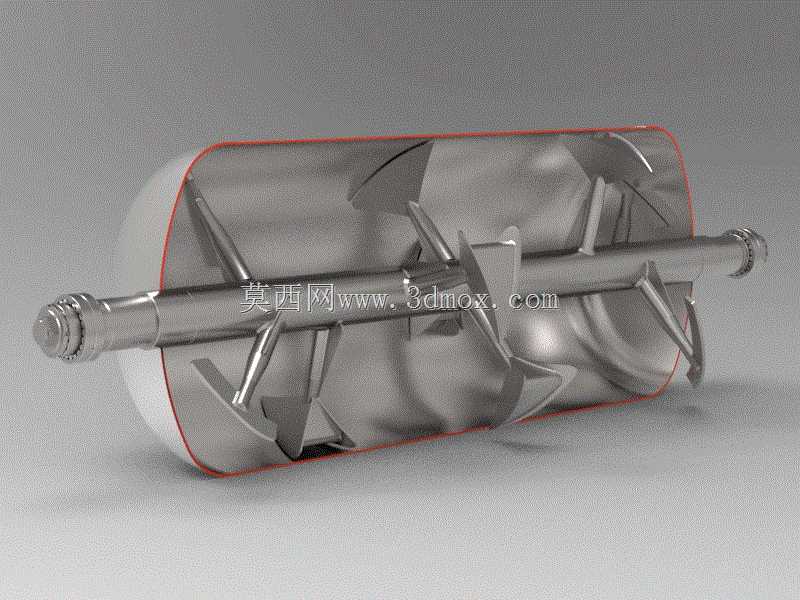

　　从安装边界来看，整根轴的径向跳动公差控制在0.05mm/m以内，可适配直径从800mm到2000mm的立式搅拌罐体，轴体的有效工作长度可根据罐体实际深度做对应调整，叶片外沿与罐壁的预留间隙控制在50-80mm区间，既避免运转过程中叶片刮蹭罐壁，也能保证罐壁附近的物料获得足够的剪切力，减少壁面积料。轴体末端设置了导向轴头，可配合罐底的底轴承做辅助支撑，当轴长径比超过40时，加装底轴承可大幅降低轴运转过程中的挠度，避免长轴高速运转时出现摆动共振，提升设备运行的平稳性，降低轴承与密封件的磨损速率。

　　在实际工况适配中，这款搅拌轴可根据接触物料的腐蚀特性选择304不锈钢、316L不锈钢或者碳钢衬塑的基材，叶片边缘可根据耐磨需求堆焊硬质合金层，适配含石英砂、金属粉等硬质颗粒的浆料搅拌工况，降低叶片磨损速率，延长部件更换周期。不同于分体式组装的搅拌轴结构，一体式轴身的传动扭矩传递效率更高，可承受更大的启动扭矩，避免键连接部位长期受交变载荷出现的键槽磨损、叶片松动等故障，日常维护仅需定期检查轴承与密封件的磨损情况即可，大幅降低设备运维的人力与配件成本。

　　在流场设计阶段，这款结构经过多轮流场仿真迭代，调整了每组叶片的安装角度与轴向间距，在相同搅拌转速下，相比常规双桨叶结构，混合时间可缩短30%左右，同时单位容积的搅拌能耗降低15%，兼顾混合效率与运行能耗表现。针对易结垢的物料工况，叶片与轴体的连接位置全部做圆弧过渡处理，没有直角缝隙，避免物料在连接缝隙处积存板结，减少长期运行后因结垢造成的轴系动平衡失准问题。
