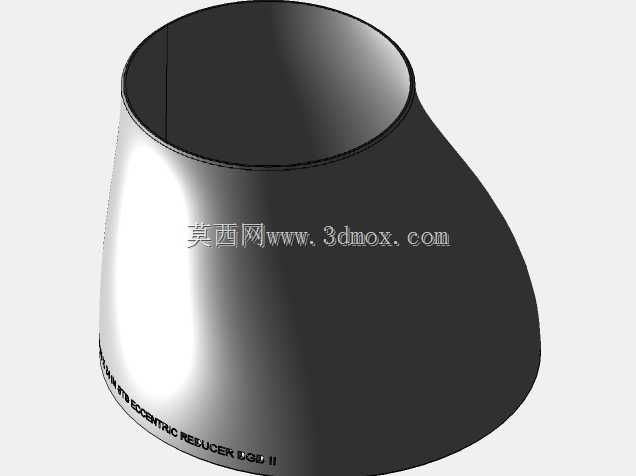

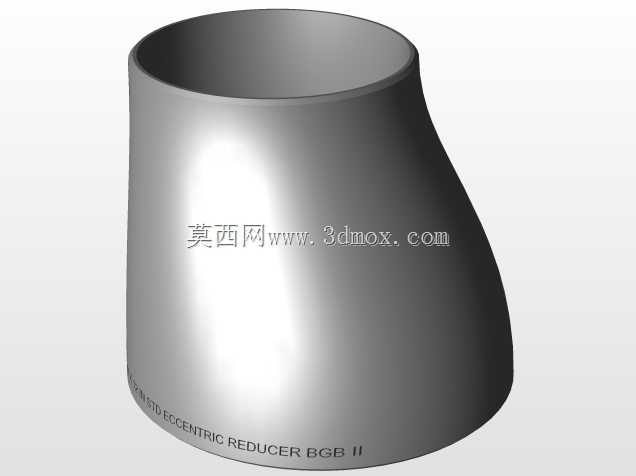

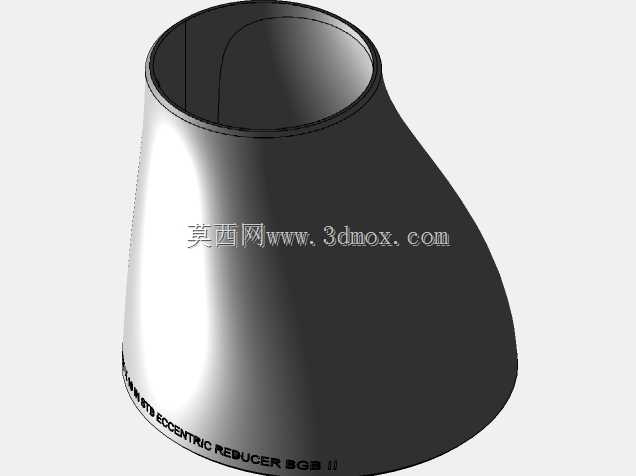

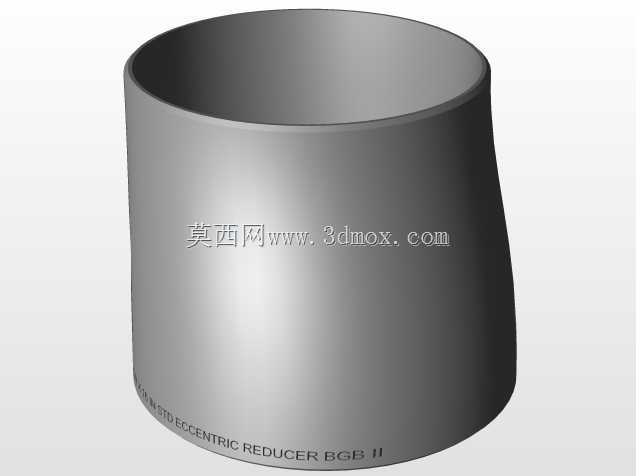

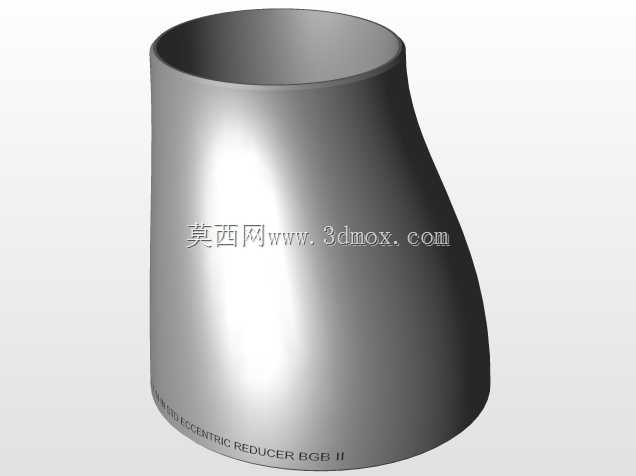

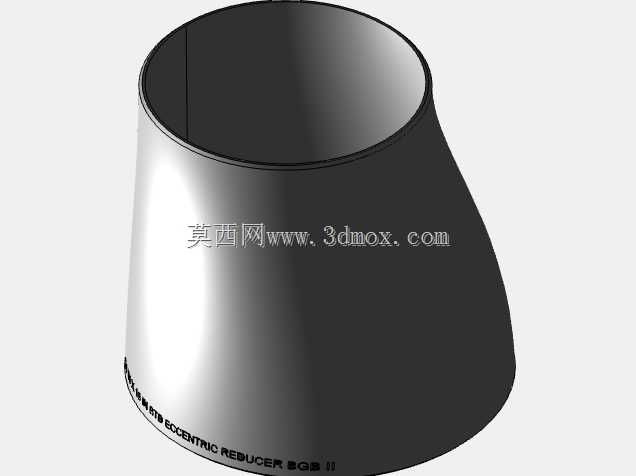

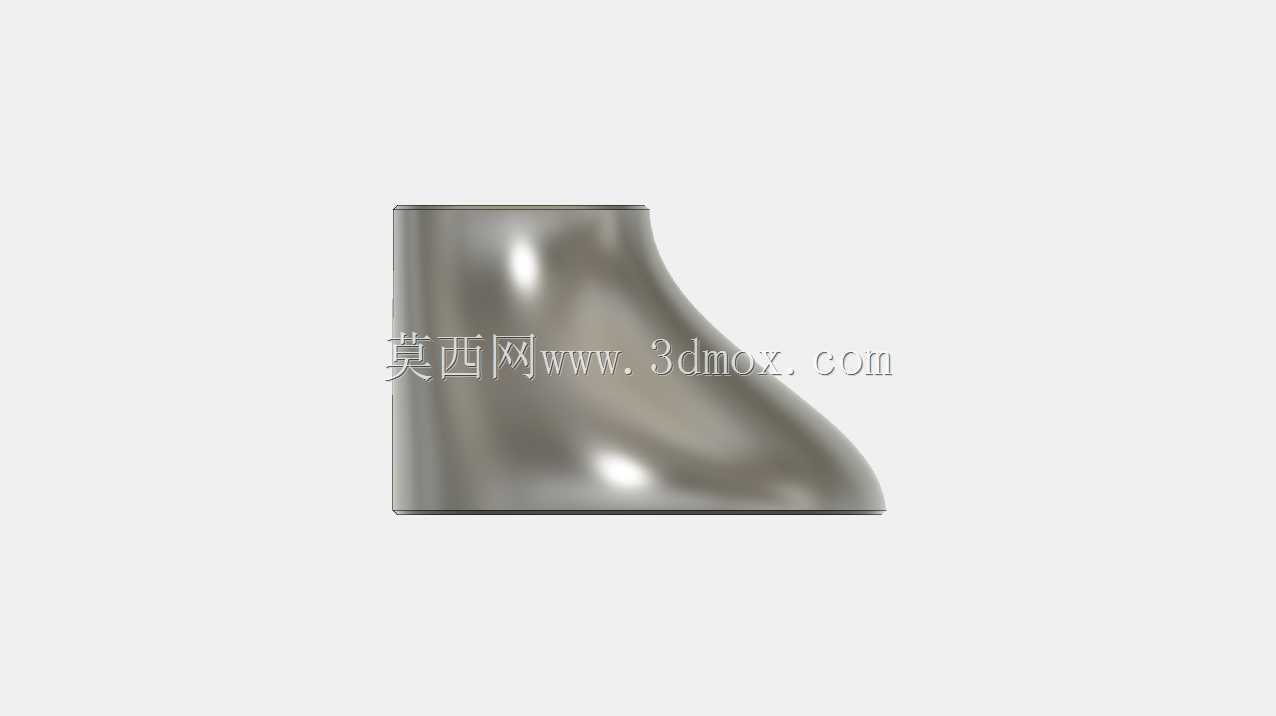

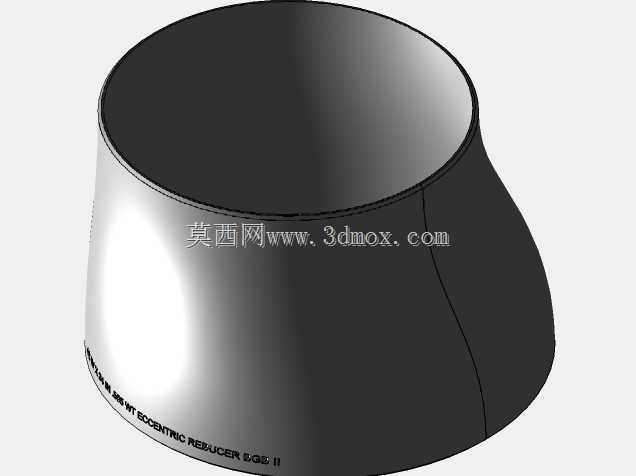

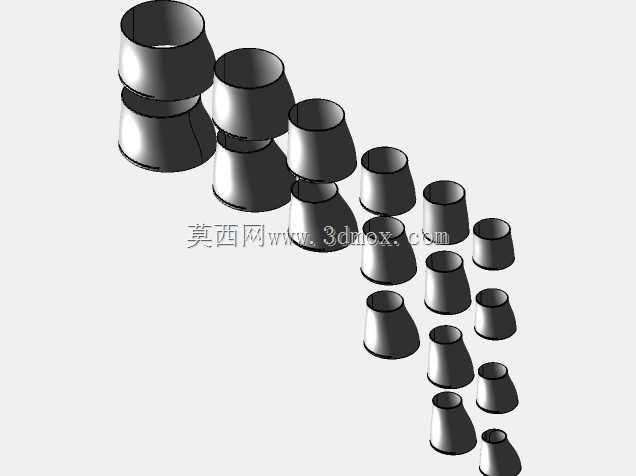

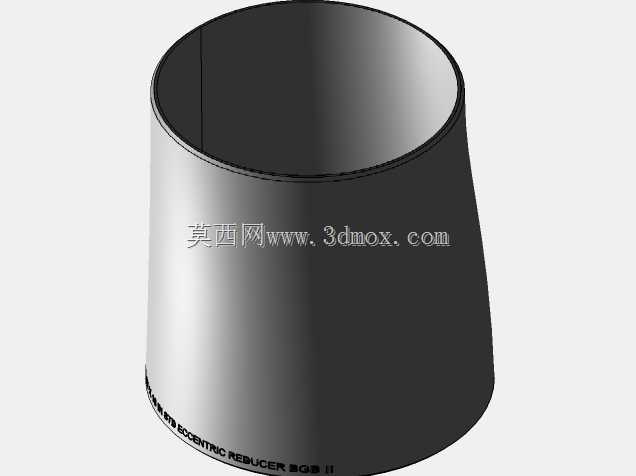

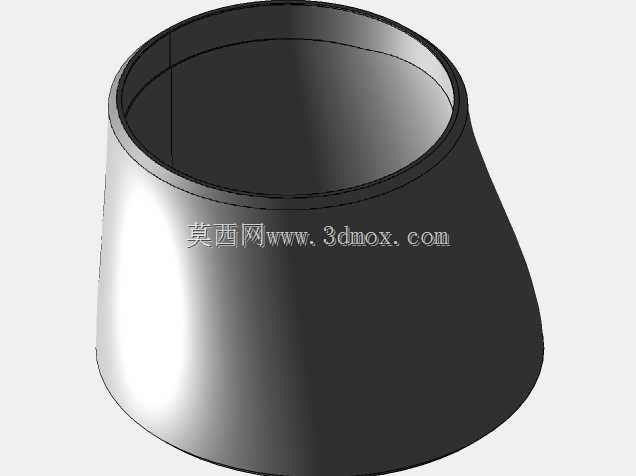

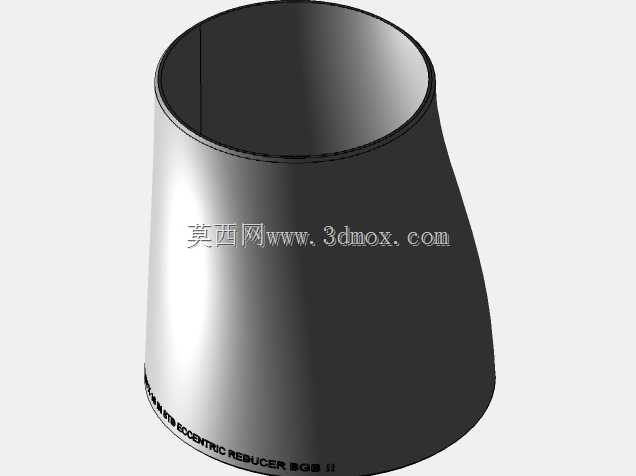

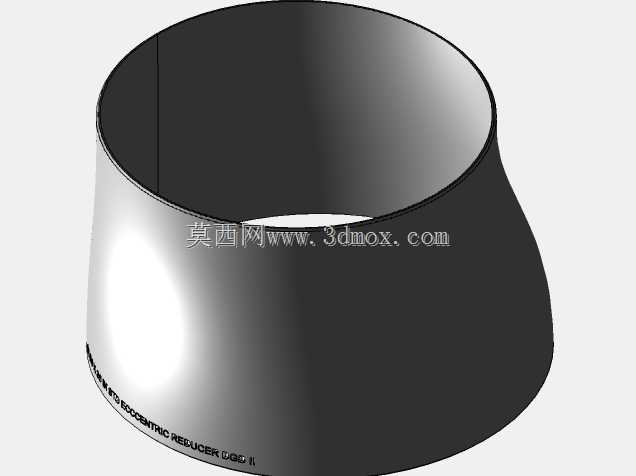

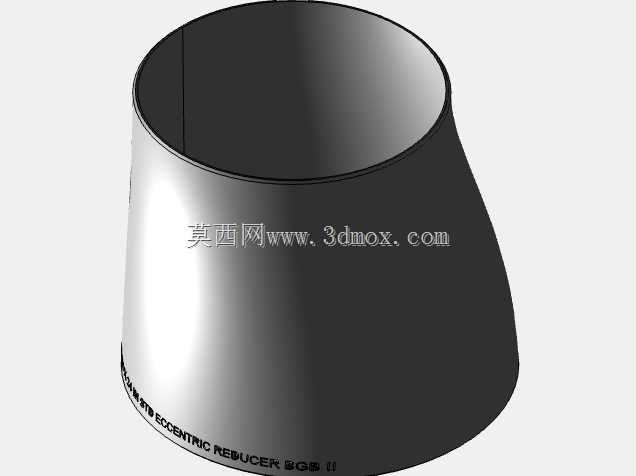

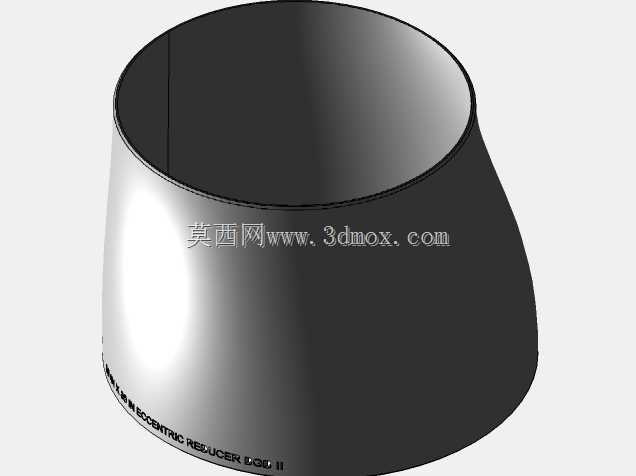

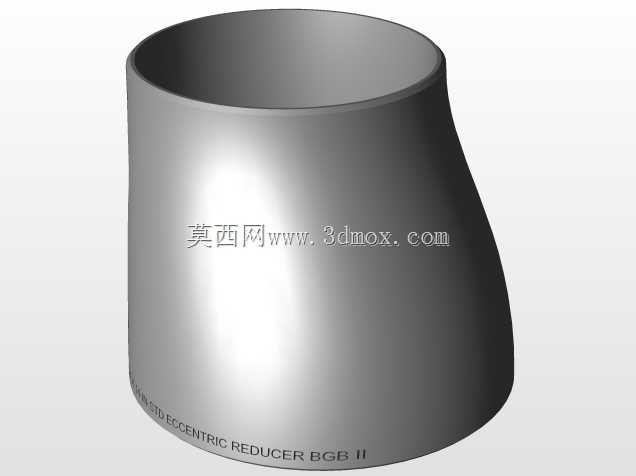

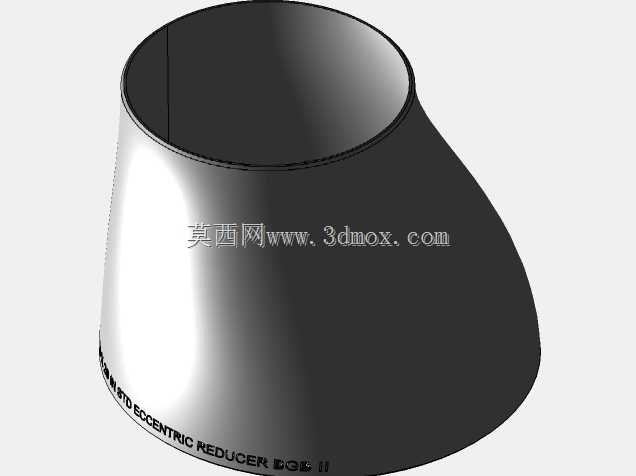

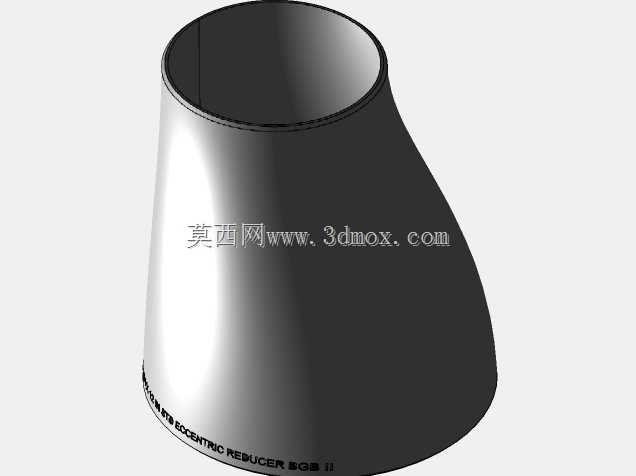

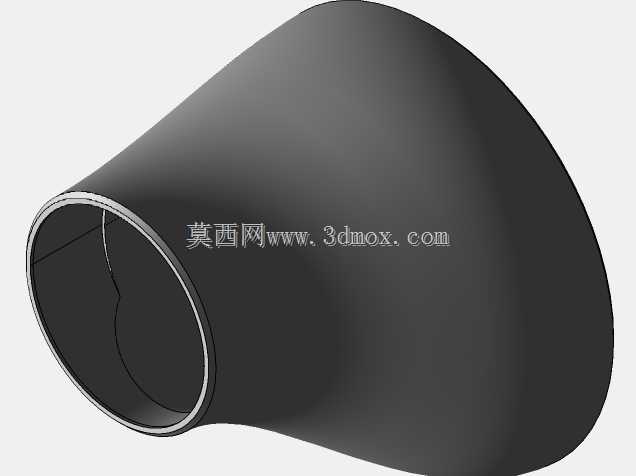

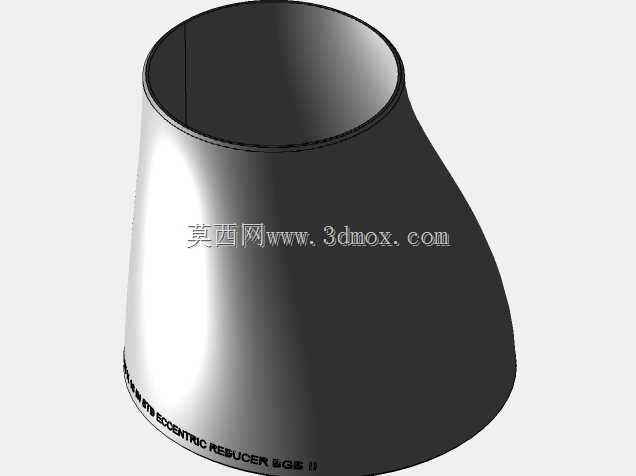

ASME B16.9标准18至42英寸偏心异径对焊管件

　　在长距离流体输送管网、石化装置工艺管线、市政燃气主干管、大型电厂汽水管道系统中，不同管径管线的衔接是管路布设中无法回避的结构需求，偏心异径管正是为解决这类变径衔接同时规避管线集气、积液问题而存在的核心承压管件。这款适配ASME B16.9标准的偏心异径管，覆盖18英寸至42英寸的大口径变径区间，主要应用于大流量输送工况下的水平管线变径段，当管线需要保持管底或管顶齐平时，偏心结构可避免同心异径管安装后形成的局部高点或低点，减少输送介质在变径处的滞留，对于输送带凝液的气体、含固体颗粒的液体介质时，能有效降低水击、积渣、气阻等故障的发生概率。

　　从实际工程安装角度看，这类大口径偏心异径管全部采用对焊连接形式，两端的焊接坡口尺寸严格匹配对应口径的钢管壁厚公差，现场组对时可直接与同压力等级的无缝钢管、直缝埋弧焊管进行对接焊接，焊缝为全焊透对接结构，能承受与管线一致的内压、轴向拉力、弯曲载荷以及温度变化带来的热胀冷缩应力，不需要额外加装法兰、紧固件等连接部件，大幅降低大口径管线的连接泄漏点，提升长输管线、高压工艺管线的运行可靠性。在产品结构设计层面，这款偏心异径管的变径段采用平滑过渡的锥面结构，锥段的母线斜率严格控制在标准允许的范围内，既避免变径处流道截面突变引发的局部湍流、压损增大问题，也保证管件在承压时的应力分布均匀，不会在变径过渡区出现应力集中导致的开裂风险。

　　偏心侧的直边段与连接管线保持齐平，根据实际安装场景的不同，可选择顶平安装或底平安装：当输送气相介质时采用顶平安装，防止变径处积液引发腐蚀、水击；当输送液相介质时采用底平安装，防止变径处积气形成气塞影响输送效率，或是积存固体颗粒造成管线堵塞。从外形尺寸与安装边界来看，这款异径管的大端适配42英寸公称直径管线，小端适配18英寸公称直径管线，整体长度符合ASME B16.9标准中对焊异径管的尺寸要求，两端的外径、圆度公差均控制在标准规定的范围内，现场安装时不需要额外进行坡口修配、管口校形等二次加工，只要将管件与管线管口对齐点焊固定后即可完成全位置焊接。

　　管件的壁厚匹配对应管线的压力等级，可适配Class150至Class600等多个常用压力等级的管线系统，满足不同输送压力工况下的强度要求。在实际工程选型过程中，结构设计人员需要根据管线的介质特性、流向、安装空间确定偏心异径管的安装形式，同时核对管件的长度尺寸是否满足管线布设的空间要求，避免与周边的管支架、其他管线、设备接口发生干涉。这类大口径偏心异径管通常应用在主干管线与分支管线的衔接处、泵组进出口的变径段、大型设备的接管口位置，在泵进口处采用偏心异径管顶平安装，可避免形成气囊造成泵的气蚀，大幅提升泵组的运行稳定性与使用寿命；在储罐的进出口管线处采用底平安装，可避免管线内积液无法排净，方便检修时的介质排空作业。建模过程中，这类管件的结构需要严格遵循标准中的尺寸要求，对焊接坡口的角度、钝边高度、变径段的过渡曲率都要做精准还原，保证导出的工程图可直接用于预制加工，同时在三维管线装配时，能准确模拟管件的安装位置，提前排查管线碰撞、安装空间不足等问题，减少现场施工时的设计变更。对于管线预制加工厂来说，精准的三维模型可直接导入数控切割、坡口加工设备，提升管件预制的精度与效率，保证现场组对时的焊口间隙均匀，提升焊接质量。
