二十米长包装线用滚筒输送设备结构

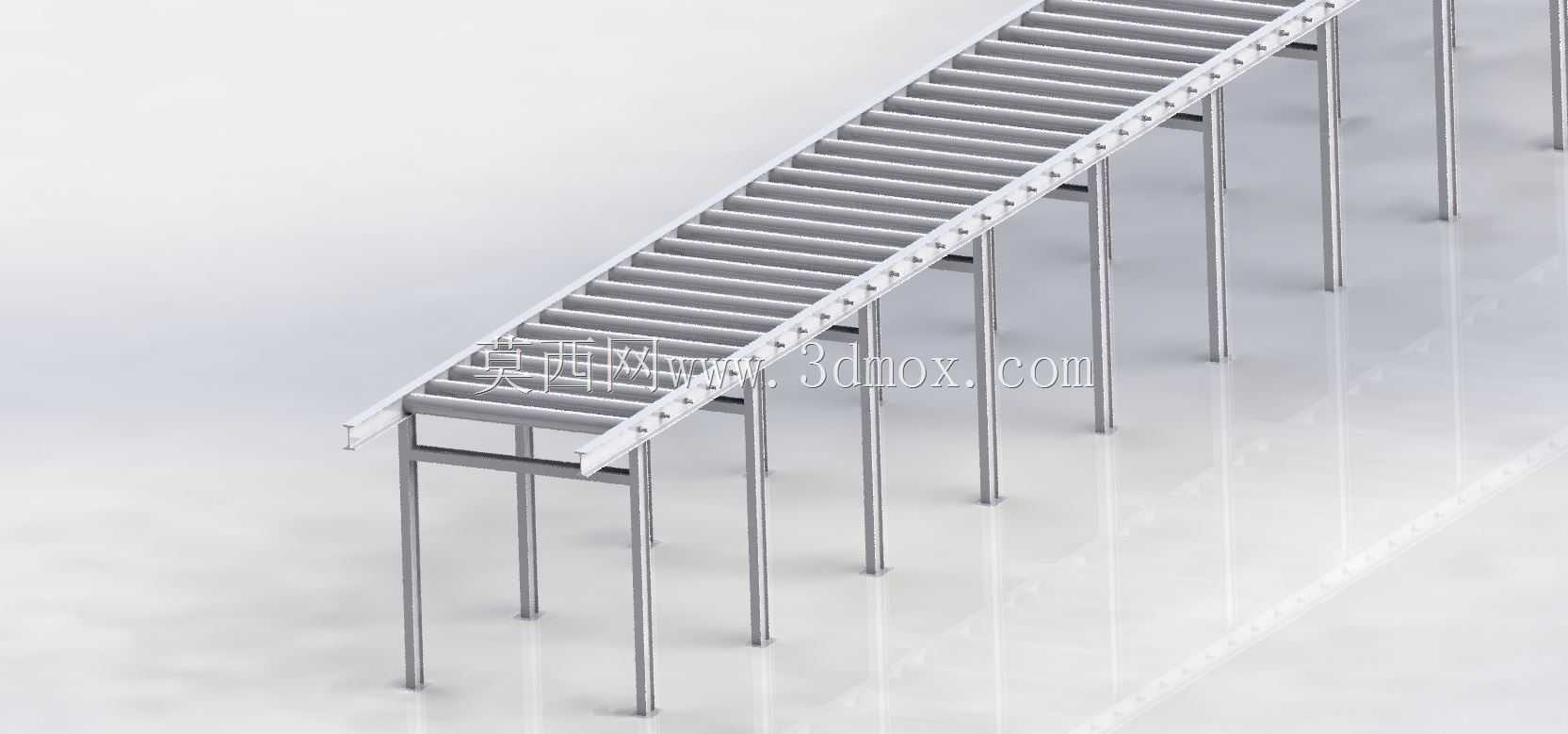

　　这套20米长度的滚筒输送结构，核心适配场景集中在成品包装后段的物料转运环节，尤其是蒙太奇包装系统的生产线衔接工位，能直接对接包装机出料端，完成装箱后产品的长距离平稳输送，替代传统人工搬运的低效流转模式，也可适配常规包装流水线的工序间物料传递，覆盖食品、日化、五金等多个行业的包装后段输送需求。从结构设计逻辑来看，整体采用标准化模块化的搭建思路，支撑腿采用等间距排布的立式金属支腿，支腿底部预留安装固定孔位，可直接通过膨胀螺栓与车间地面完成刚性固定，避免设备运行过程中出现晃动偏移；支腿上方的侧梁采用通长型材搭建，作为滚筒组件的安装承载基体，所有滚筒沿输送方向等距安装在两侧梁之间，滚筒轴线与输送方向垂直，确保物料放置后能依靠滚筒的转动实现顺畅滑移，无需额外设置复杂的驱动结构即可依靠人力或前段出料推力完成物料移动，适配轻载包装件的输送工况。

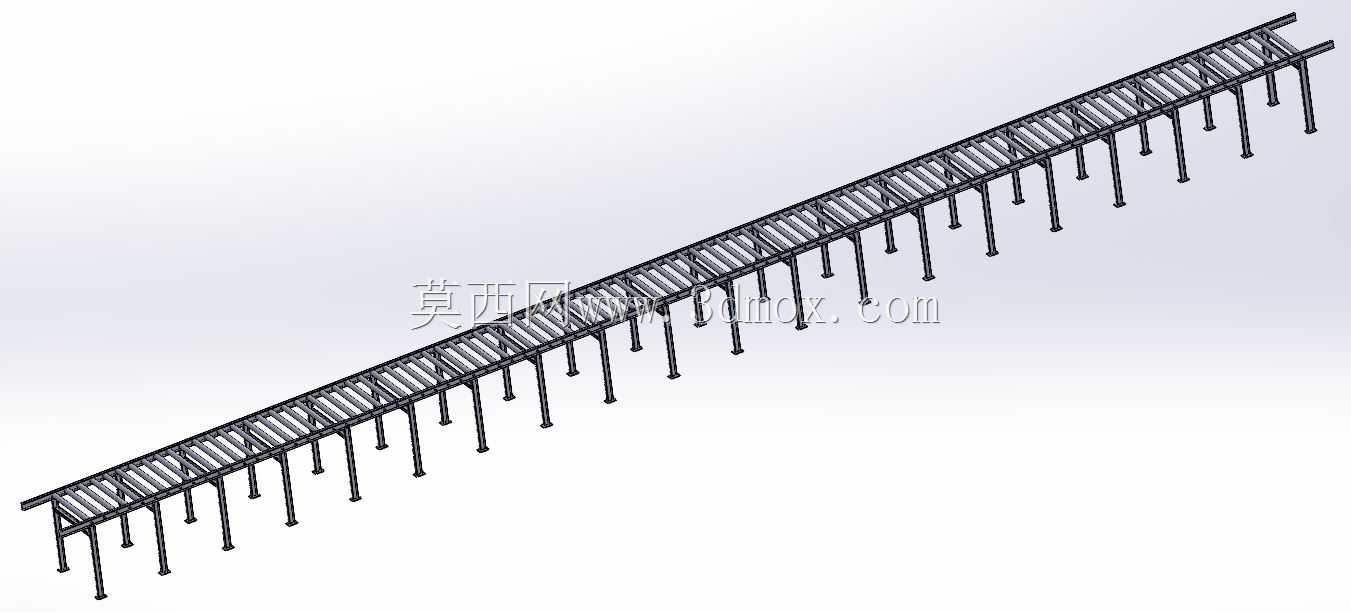

　　设计过程中充分考虑了现场加工搭建的便利性，所有结构件的原材料选型均围绕常规6米长度的管材、棒材展开，现场施工时可根据20米的总长度需求对型材进行裁切拼接，无需定制超长尺寸的特殊型材，大幅降低现场加工的材料采购难度与拼接工作量；建模阶段特意采用单段20米长的简化零件完成整体结构的建模验证，能直观呈现整线搭建完成后的整体形态，方便设计人员提前核对输送路径的空间占用、支腿排布位置与周边设备的干涉情况，提前规避现场安装时可能出现的尺寸冲突问题。

　　从安装边界尺寸来看，设备总长度为20米，整体宽度适配常规包装件的外形尺寸，支腿高度可根据前后对接设备的出料高度进行适配调整，确保输送面与前后工位的工作台面保持水平齐平，避免物料输送过程中出现卡滞、滑落问题；侧梁与滚筒的连接采用可拆卸式的安装结构，后期维护时可单独更换磨损的单个滚筒，无需对整线结构进行拆解，降低后期运维的工作量与成本。实际使用过程中，操作人员只需将前段包装完成的产品放置在输送线进料端，即可依靠滚筒的转动将产品依次传递到后续的码垛、封箱等工位，整条输送线无需额外配置复杂的电控系统，结构简单可靠，故障率极低，适合中小产能的包装生产线使用，也可根据现场生产布局的需求，在输送线侧方加装导向挡边，避免物料在输送过程中偏移掉落，适配不同外形尺寸的包装件输送需求。

　　建模过程中对所有结构件的连接位置、支腿受力点都做了简化的受力验证，确保20米长度的输送结构在满负载工况下不会出现侧梁下弯、支腿变形的问题，整体结构的刚性满足日常生产的使用需求，同时尽可能简化了非必要的结构细节，让模型整体轻量化，方便设计人员在此基础上根据自身产线的实际需求做二次修改调整，比如调整支腿高度、更改滚筒间距、增减侧方挡边结构等，快速适配不同的现场安装场景。
