玻璃瓶模块化链板输送设备结构设计

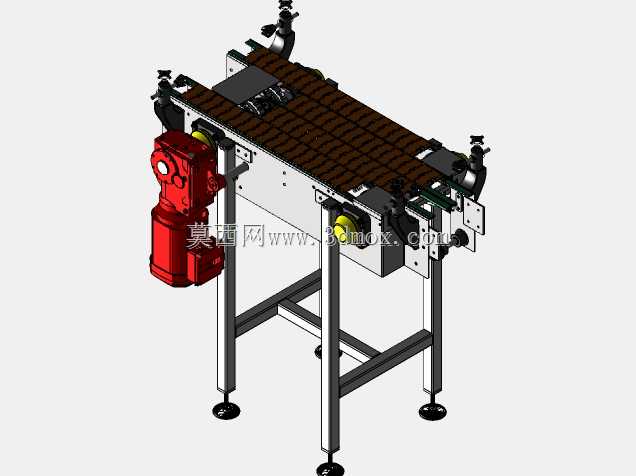

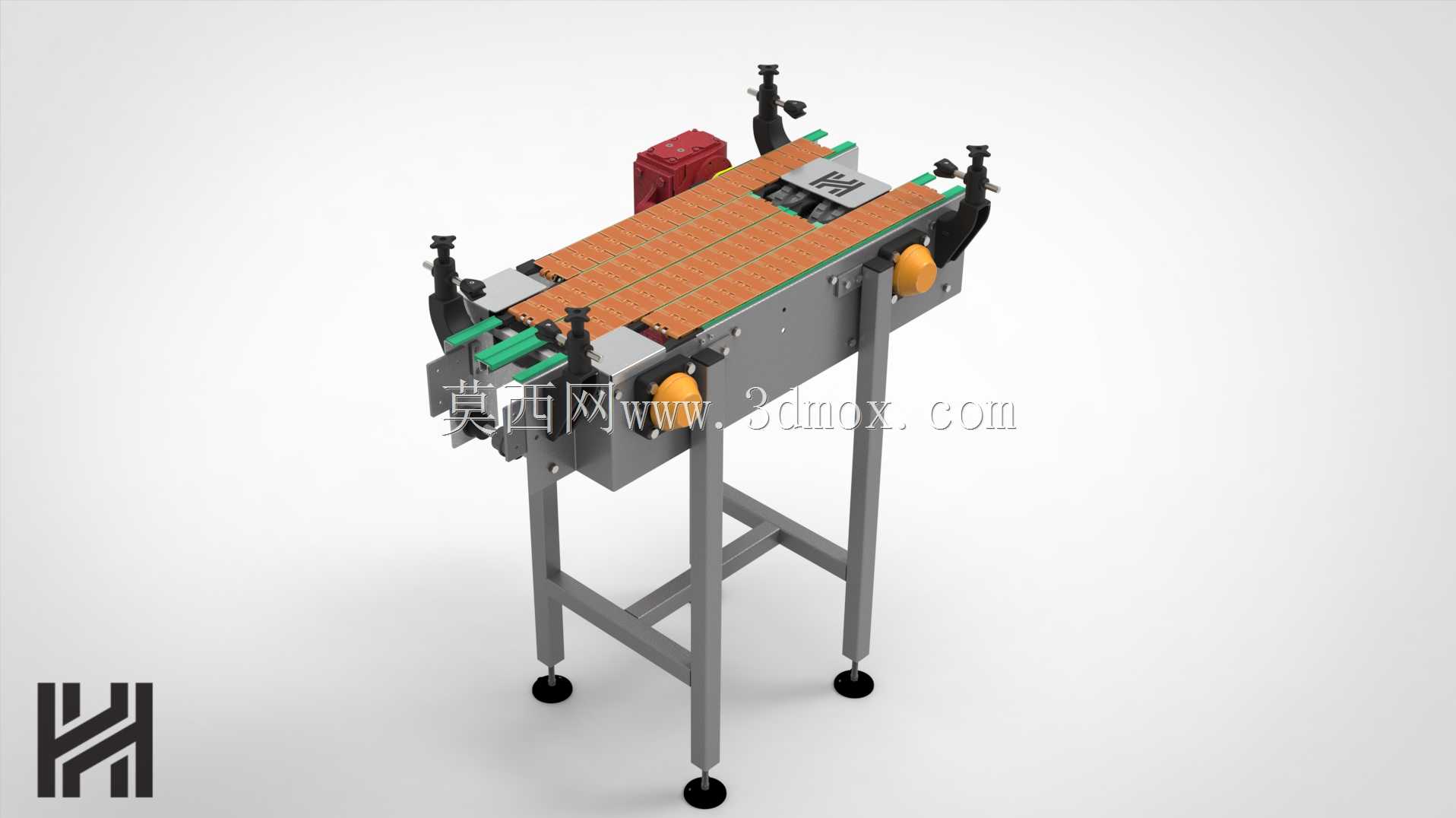

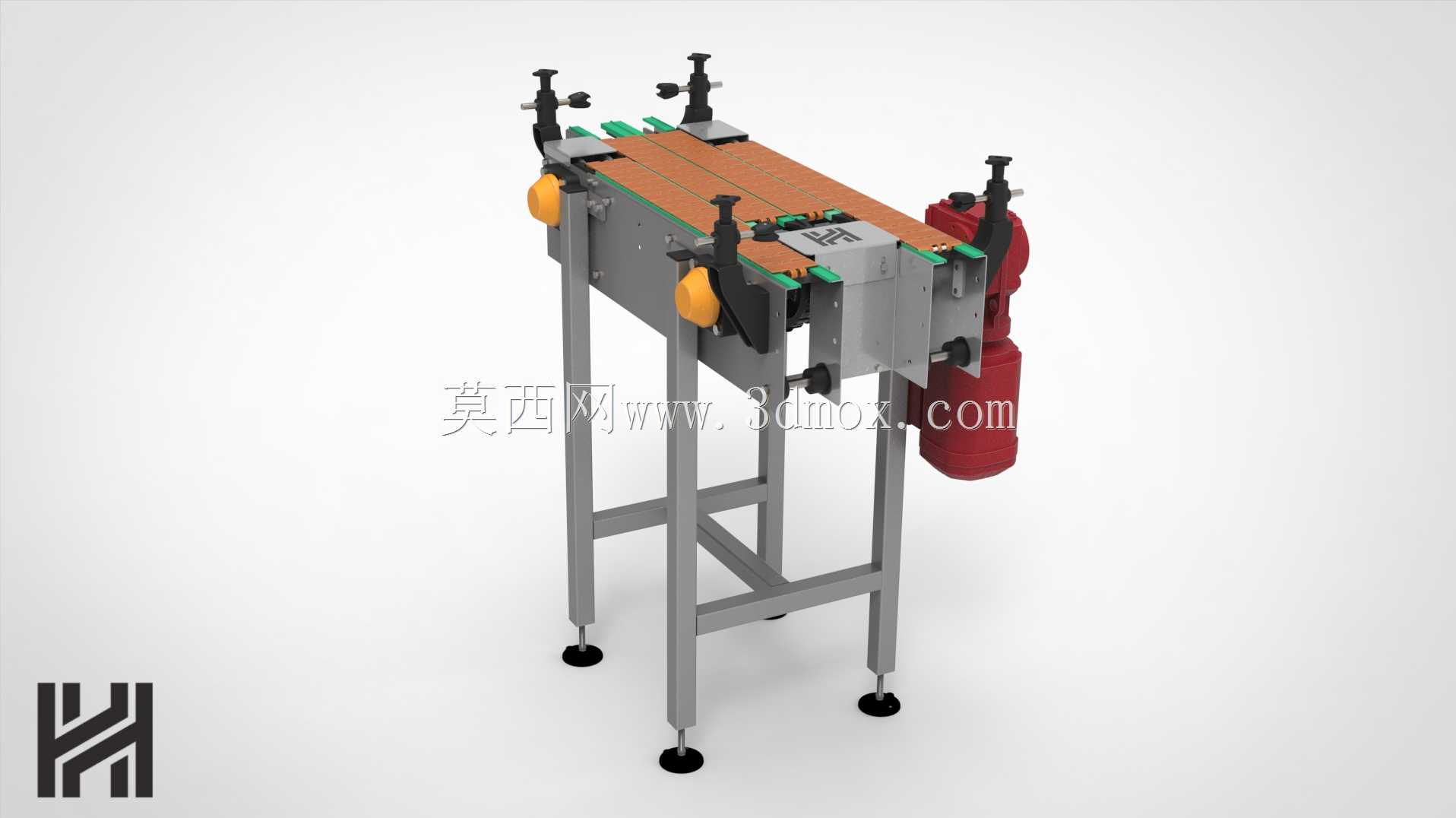

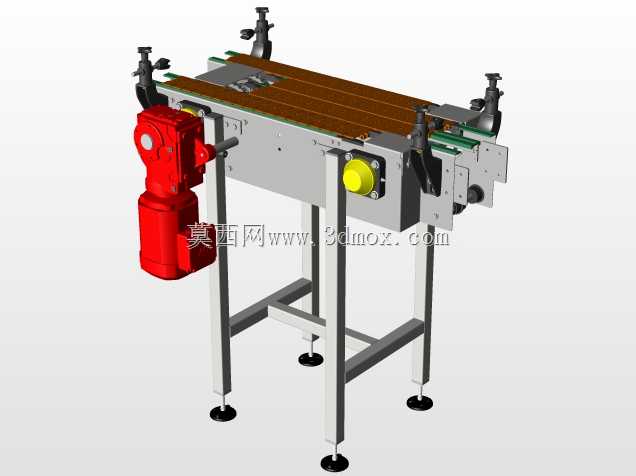

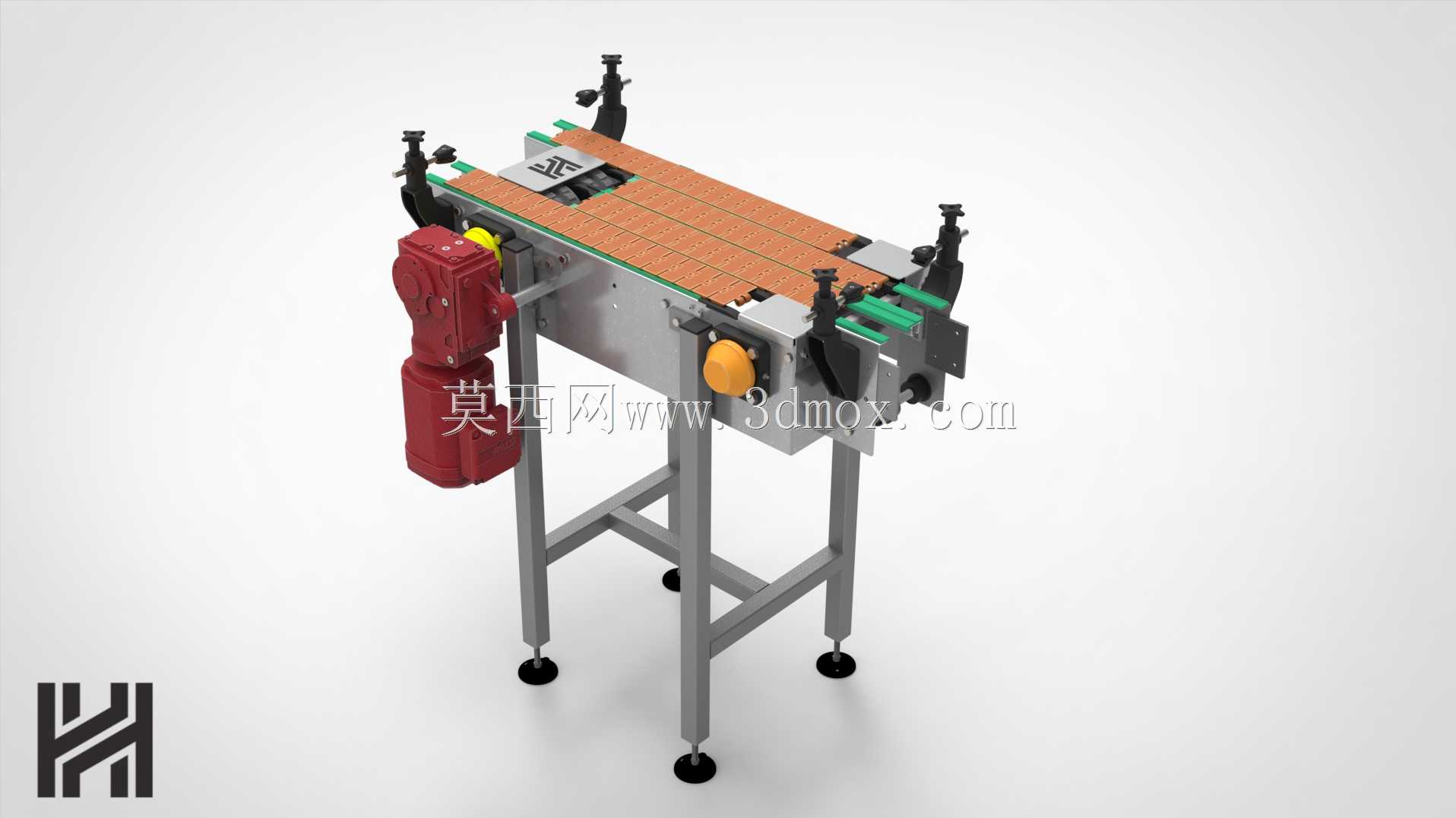

　　在食品饮料、日化灌装等生产场景中，玻璃瓶作为刚性易碎包装容器，其工位间转运对输送设备的运行平稳性、定位精度有着极高要求，常规皮带输送机易出现瓶身打滑、侧翻、定位偏移问题，无法匹配高速灌装、贴标、检测等前后端工序的节拍要求，这款模块化链板输送机正是针对这类场景开发的专用输送单元。从结构设计逻辑来看，整机采用方通焊接不锈钢机架作为承载主体，四条支撑腿底部配置可调脚杯，可根据现场地面平整度调整整机水平度，调整行程覆盖±15mm范围，安装时无需额外预制预埋地脚，直接放置于硬化车间地面即可完成初步固定，机架主体宽度控制在420mm，整体长度可根据产线布局需求拼接扩展，单段标准单元长度为1200mm，适配多数中小型灌装产线的工位间距要求。

　　输送承载面采用防滑pom链板拼接而成，链板表面做细磨砂纹理处理，与玻璃瓶底的接触摩擦系数控制在0.35-0.4区间，既避免输送过程中瓶身相对滑移，也不会因摩擦力过大导致瓶底刮花，链板运行速度可通过驱动端减速机调整，调速范围覆盖0.1m/s-0.8m/s，可匹配每分钟60-200瓶的不同产线节拍。驱动单元采用侧装式SEW斜齿轮减速电机，安装位置避开输送面正下方区域，日常维护时无需拆解输送段即可完成电机检修、润滑油更换等操作，电机输出端通过链轮与链板驱动轴连接，传动链配置张紧调节结构，长期运行出现链条松弛时可快速调整张紧量，无需拆解整体传动结构。输送段两侧配置可调式侧护栏，护栏采用高分子耐磨材质制作，护栏安装支架预留多档位调节孔位，可根据输送玻璃瓶的直径大小调整两侧护栏间距，适配直径50mm-120mm范围的圆柱型玻璃瓶输送需求，护栏与瓶身接触的边缘做圆弧倒角处理，避免输送过程中刮花瓶身表面印刷层或标签。设备进出料端配置过渡导板，导板与前后端设备的输送面高度差控制在0.5mm以内，避免玻璃瓶在跨设备转运时出现卡滞、跌落问题，导板角度可根据对接设备的高度做±10°范围调整，适配不同型号的灌装机、贴标机、检测设备的对接需求。

　　从建模细节来看，该模型完整还原了设备的所有装配关系，包括链板的拼接间隙、脚杯的调节螺纹结构、护栏支架的锁紧结构、驱动电机的安装法兰细节，结构工程师在做产线布局规划时，可直接调用该模型导入产线总装，无需二次绘制简化模型，可直接用于干涉检查、安装空间校核，提前预判现场安装时可能出现的管线干涉、操作空间不足等问题。不同于通用型皮带输送机，这款设备的模块化设计思路体现在所有功能单元均采用标准化接口，驱动段、中间输送段、转弯段、顶升移栽段可根据产线需求自由拼接，无需对主体机架做二次焊接加工，现场安装时仅需通过螺栓连接各单元即可完成组装，大幅缩短产线搭建的施工周期。

　　针对玻璃瓶输送过程中容易出现的倒瓶问题，设计时在链板下方设置了高密度支撑衬板，衬板采用超高分子量聚乙烯材质，耐磨性能优异且摩擦系数低，链板运行时不会出现下塌变形，保证输送面全程水平，即使在高速运行状态下也不会出现链板抖动导致的瓶身倾倒问题。设备整体的外漏紧固件均采用不锈钢材质，适配食品生产车间的定期清洗消毒要求，不会因长期接触清洗液出现锈蚀污染问题，机架表面做拉丝处理，不易积灰，日常清洁维护仅需擦拭即可满足车间5S管理要求。在安装边界方面，设备运行时的最大外伸部件为侧装的驱动电机，电机端超出机架主体的尺寸为180mm，做产线布局时需在设备驱动侧预留至少250mm的维护操作空间，支撑腿的安装孔位横向间距为320mm，纵向间距为1100mm，现场地面承重要求不低于200kg/㎡，常规工业厂房地面均可满足安装要求。
