创意虹膜式隔扇门结构设计方案

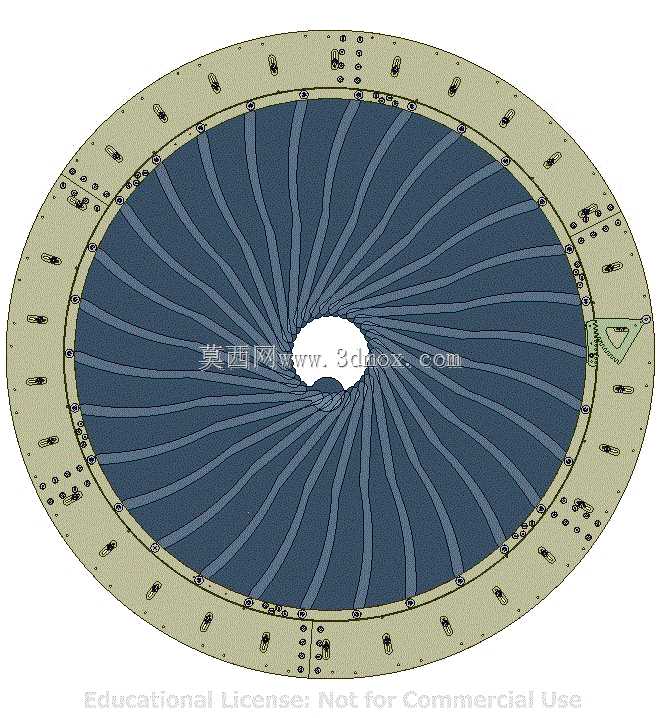

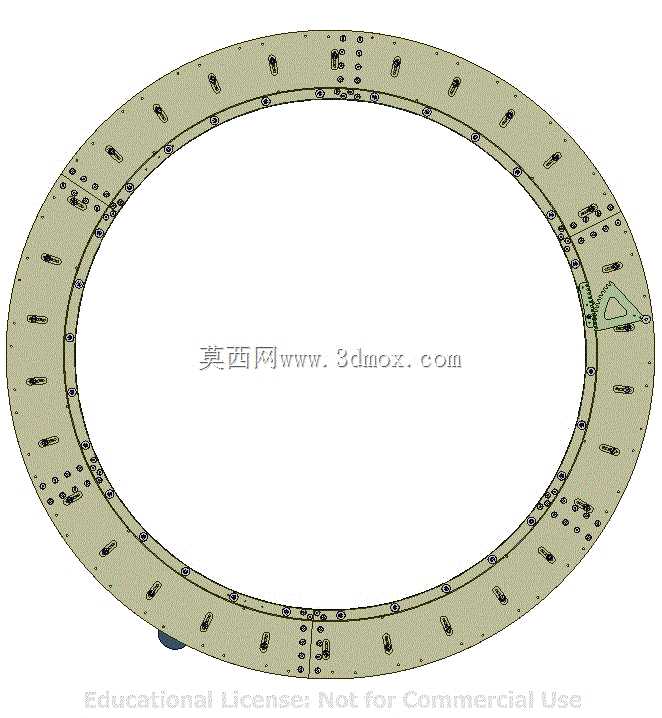

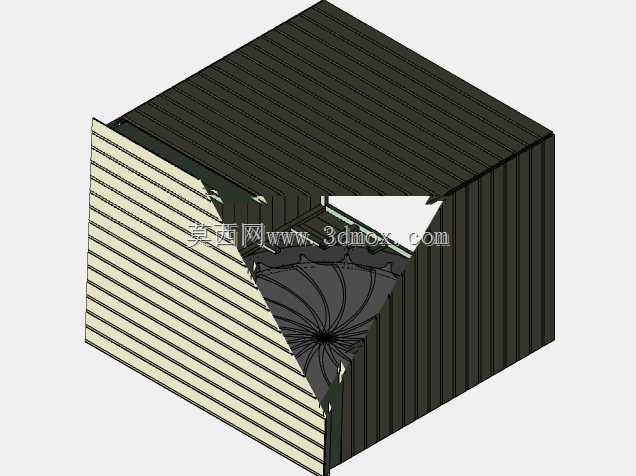

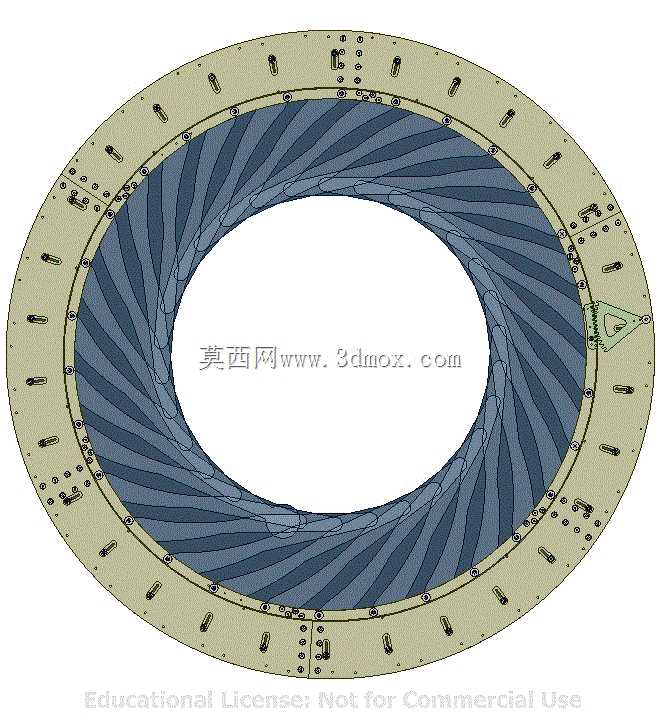

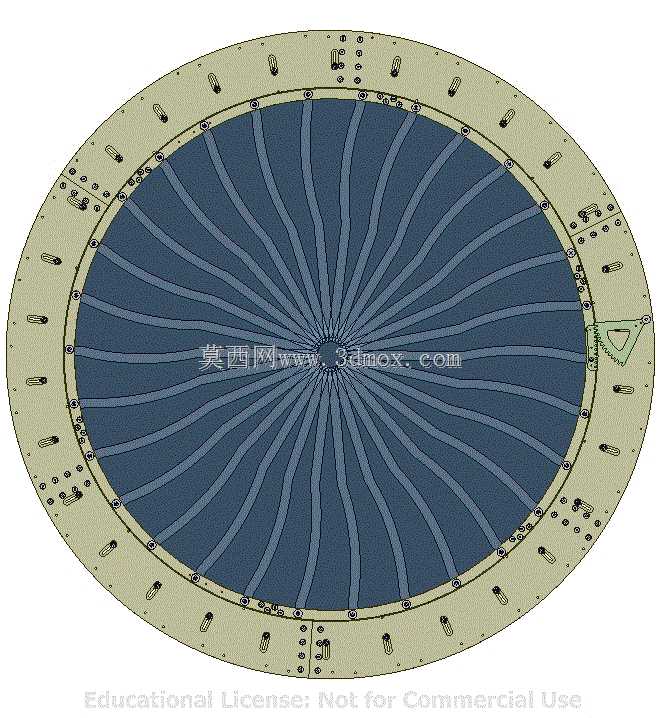

　　这款虹膜式隔扇门的设计初衷，是解决小型无窗附属棚屋日常使用中，普通平开门易被气流吹动闭合、占用侧向开合空间的痛点，在小型户外储物棚、庭院工具间、设备外置防护舱这类场景中，常规平开门需要预留足够的门扇回转半径，在棚屋周边堆放工具、物料时很容易出现开门卡滞的问题，且户外阵风环境下无定位的平开门会突然闭合，对进出人员造成磕碰，也容易损坏门体合页结构。设计过程中首先确定了中心收合的启闭逻辑，参考光圈叶片的运动轨迹，将多片扇形门扇通过导向槽与中心转盘连接，转动驱动件时所有门扇同步沿径向滑移，实现中心通道的开启与闭合，全程门扇仅在门体安装平面内运动，不会向外或向内突出占用额外空间，对于内部净宽有限、外部堆放杂物的小型棚屋来说，这种结构能最大化利用门洞的通行面积，不需要预留门扇摆动的冗余空间。

　　结构设计上，每片门扇的边缘做了叠边搭接处理，闭合状态下相邻门扇的搭接量控制在15mm，避免出现缝隙漏风、钻入小型虫类的问题，导向槽采用内嵌式的耐磨尼龙衬套，减少门扇滑移时的摩擦阻力，手动驱动时仅需要很小的扭力就能完成全行程启闭，不需要额外加装锁具，门扇完全闭合后中心转盘的定位卡槽会自动卡入限位凸台，在无外力驱动的情况下不会被阵风吹开，解决了普通棚屋门容易被风吹闭合的问题。

　　安装边界方面，整套门体的安装厚度控制在80mm以内，可以直接嵌入常规的砖混、彩钢棚屋门洞，不需要额外加厚墙体或加装外置门框，门洞适配尺寸覆盖800mm到1200mm的常规人行通道宽度，门扇采用轻量化的铝合金板材冲压成型，单扇门体总重量控制在12kg以内，手动操作时没有沉重感，即使是没有机械操作经验的普通使用者也能轻松完成启闭。在功能拓展上，这套虹膜结构的驱动端预留了标准的方轴接口，后续如果需要加装电动启闭组件，只需要将方轴与低速减速电机的输出端连接，不需要对现有门体结构做打孔、焊接等改造，就能升级为自动启闭的防护门，适配需要远程控制进出的户外设备舱、小型仓储空间使用。

　　设计过程中也验证了极端工况下的结构可靠性，在门扇承受单侧6级风压的情况下，导向槽的受力均匀分布在6个连接支点上，不会出现单支点受力过大导致的门扇变形、卡滞问题，相比单扇平开门仅靠两个合页承重的结构，受力分布更合理，长期使用的下垂变形量更小。考虑到棚屋使用场景中可能出现的磕碰问题，门扇的边缘做了圆弧卷边处理，没有尖锐的外露棱角，人员进出时即使剐蹭到门扇边缘也不会造成划伤，所有的传动部件都隐藏在门扇与安装背板之间的空腔内，没有外露的齿轮、连杆结构，不会出现衣物、工具被传动结构勾挂的安全隐患。实际测试中，整套门体的启闭行程仅需要驱动转盘转动120度，相比平开门需要转动90度以上的操作角度，操作行程更短，双手搬运物料时可以用手肘轻压驱动拨杆就能完成开门动作，使用便利性更高。
