螺杆式空气压缩机组工业设备三维结构

　　这款螺杆式空气压缩机组的三维结构还原，完全贴合工厂气源供给端的实际安装与运维需求，在建模阶段就充分考虑了车间布局、管线对接、日常检修的各类边界条件，没有做脱离工程实际的艺术化修饰。从应用场景来看，这类37kW级螺杆空压机是中小规模机械加工车间、汽配维修厂、小型自动化生产线的核心气源设备，可稳定为气动夹具、气动扳手、喷涂设备、气动输送管路提供0.7-1.0MPa的洁净压缩空气，相比活塞式空压机具备供气平稳、噪音更低、连续运行时长更长的优势，适合8小时以上连续作业的生产场景。

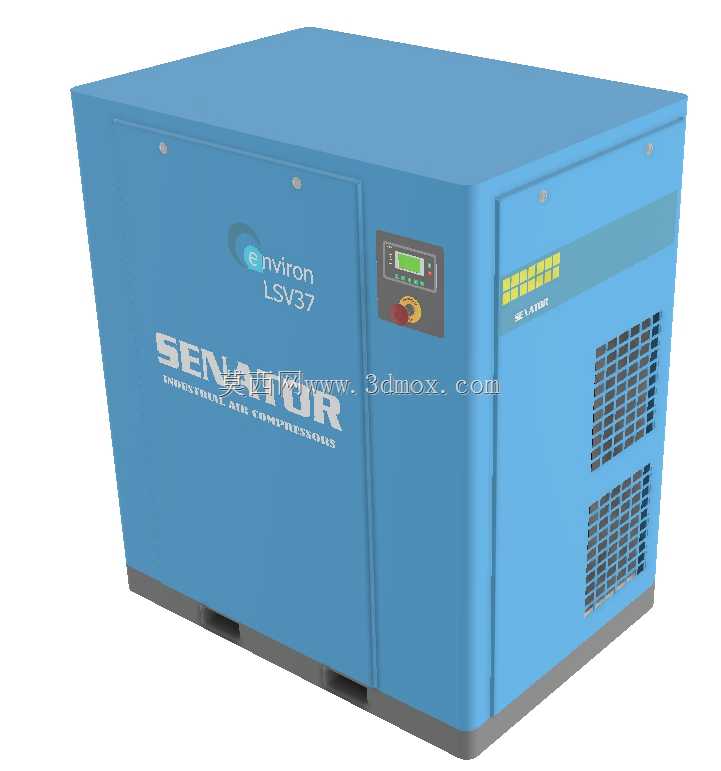

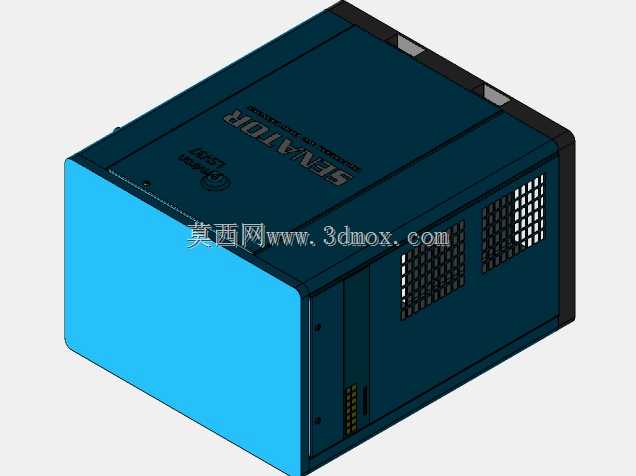

　　建模过程中，机组整体采用一体式箱型结构设计，整体外轮廓做了圆角过渡处理，避免车间内人员巡检时发生磕碰，外壳采用2mm冷轧钢板折弯成型的结构逻辑，所有拼接边预留了密封胶条安装槽，可降低机组运行时的噪音外泄，正面设置的内嵌式操作面板区域，预留了显示屏、急停按钮、状态指示灯的安装位，面板高度设置在1.5米左右，刚好匹配操作人员站立时的视线与操作高度，无需弯腰或垫脚即可完成参数调整与状态查看。机组侧面预留了上下两排通风格栅，格栅开孔方向做了斜向切角处理，既可以保证冷却风的顺畅流通，又能避免大颗粒杂物被吸入机组内部，格栅的开孔率经过匹配冷却风量的核算，不会出现风阻过大导致的油温过高问题。

　　从安装边界来看，机组底部设置了标准叉车孔位，孔位间距匹配常规3吨手动液压叉车的叉齿间距，方便车间内的转运与就位，底部安装脚座预留了膨胀螺栓固定孔，可直接固定在硬化的混凝土地面上，无需额外制作安装基座，机组的外接气源接口、电源接口全部集中在机身背面的下部区域，接口高度距离地面300mm，方便车间内的气管、电缆走线，不会出现管线弯折半径不足的问题。机身侧面的维护门采用快拆式铰链结构，建模时还原了门体的开合角度限位，打开后可完全暴露内部的油滤、空滤、油气分离芯的安装位置，日常更换耗材时无需完全拆卸门板，可大幅缩短运维停机时间。

　　设计思路上，这款机组的三维结构完全遵循现有成熟螺杆空压机的布局逻辑，将主机、电机、油气桶、冷却器、电控元件全部整合在封闭箱体内，内部的走管、走线空间预留充足，不会出现管线干涉的问题，机身表面的标识区域预留了品牌标识、参数标识的粘贴位置，标识位置避开了高温区域与易磕碰区域，长期使用不会出现标识脱落、模糊的问题。机组顶部做了微倾斜的排水坡度，避免车间顶部滴水、积灰在机身顶部留存，同时顶部预留了吊装孔位，方便厂房内有行车的场景下进行整体吊装就位。

　　在结构细节上，操作面板旁的急停按钮采用凸起式设计，外围做了防误触的防护圈，避免日常巡检时误碰导致的停机，机身的所有外露紧固件全部采用内六角螺栓，螺栓头不突出于机身外表面，既提升了整体外观的整洁度，也避免了螺栓头刮蹭过往人员或物料。冷却系统的布局采用侧进风、上出风的风流路径，冷却风从侧面格栅进入后，依次经过电机、主机、冷却器，最终从顶部排出，热风不会在机组周边循环，可有效降低机组的运行温度，延长润滑油与主机轴承的使用寿命。对于三维建模从业者而言，这个模型的结构还原度可直接用于车间布局仿真、设备安装模拟、运维培训课件制作，所有结构尺寸都匹配实际量产设备的参数，不存在比例失调、结构错位的问题，可直接导入各类三维仿真软件中做场景搭建使用，不需要再做额外的结构修正。
