24速液压控制车床齿轮箱结构设计

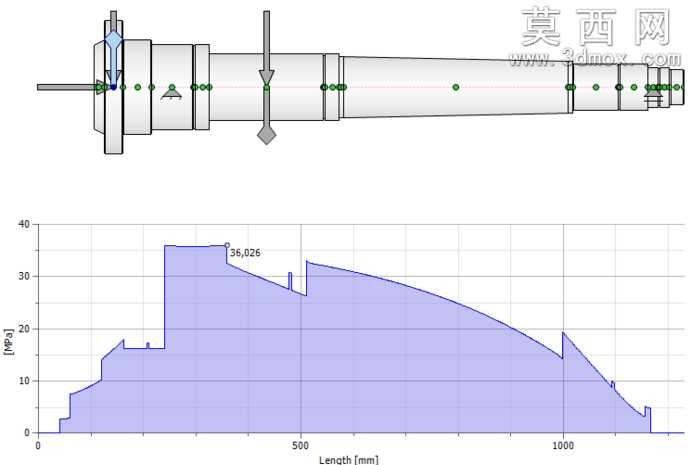

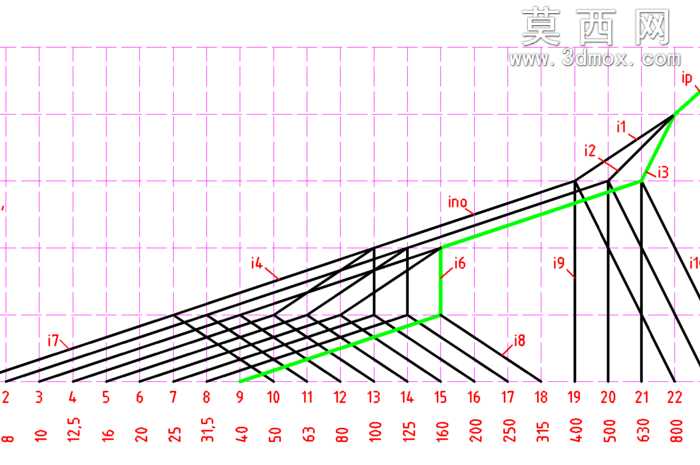

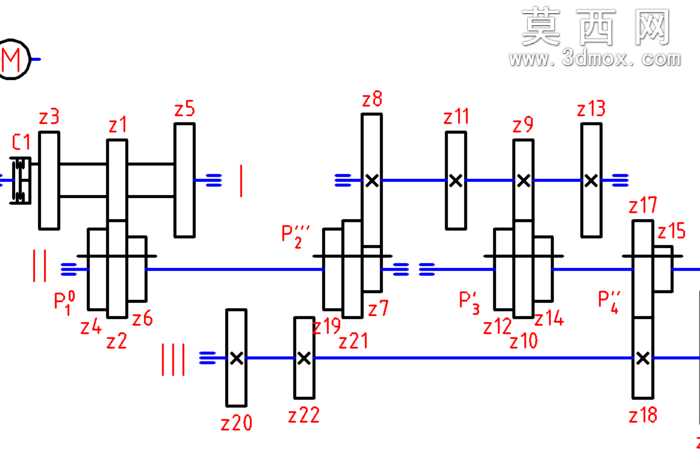

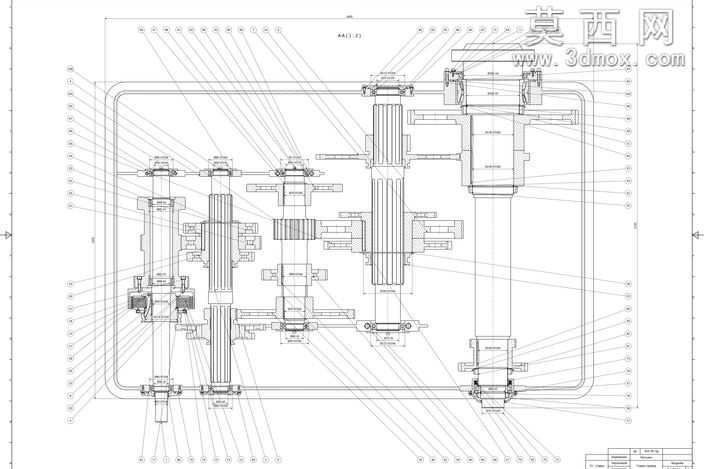

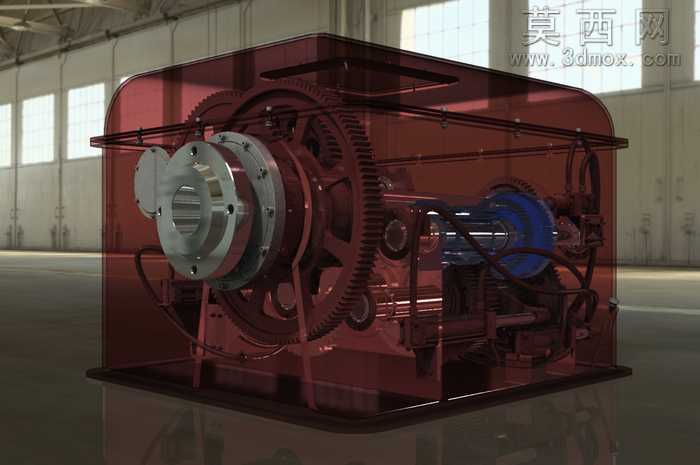

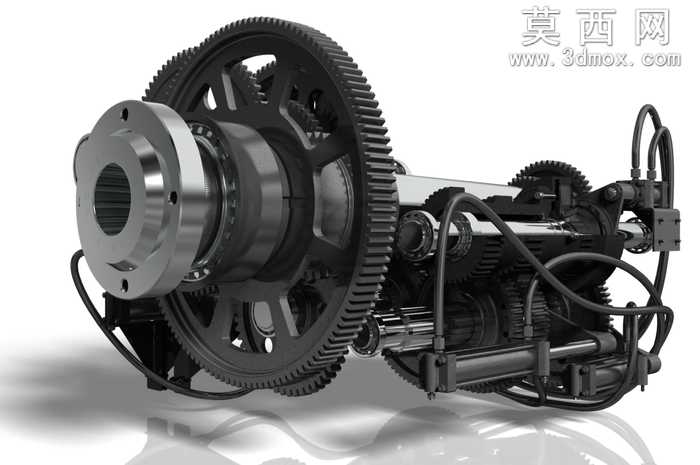

本作品为22kW功率等级的24速度液压控制车床齿轮箱三维设计，整体建模过程严格遵循机械传动设计规范，在三维建模环境中完成了全部零部件的参数化绘制与整机装配。建模阶段首先依据车床主轴传动的转速输出要求，完成各级传动齿轮的参数匹配计算，确定不同模数、齿数的直齿圆柱齿轮的齿形参数，通过特征建模生成带减重孔的辐板式大齿轮、带花键孔的输入输出轴齿轮等核心传动零件，保证齿廓、键槽、安装定位面的尺寸精度符合装配公差要求。针对齿轮箱的支承结构，建模时还原了高精度滚动轴承的内外圈、保持架、滚动体的细节结构，同时完成输入输出端的法兰安装座、密封端盖、紧固件的配套建模，所有零件的装配约束完全按照实际机械装配逻辑设置，可实现传动路径的动态运动仿真，清晰展示24种不同转速下的动力传递路线。渲染阶段针对不同零件赋予了贴合实际工业产品的材质属性：传动齿轮、输入输出轴、安装法兰等钢制零件赋予了经发黑处理或精磨加工的金属材质，还原金属表面的细腻反光与加工纹理；液压控制管路、密封件赋予耐油橡胶的哑光深色材质；箱体支承结构赋予铸铁件的粗糙哑光质感，通过场景光影设置突出齿轮啮合部位、液压控制组件的结构细节，整体渲染效果真实还原了车床齿轮箱的工业外观。设计思路上围绕车床宽范围变速的加工需求，通过多组滑移齿轮与固定齿轮的组合搭配实现24档变速输出，集成液压控制组件实现档位的平稳切换，避免手动换挡的冲击问题，22kW的功率设计可满足中型车床的重载切削传动需求，整体结构布局紧凑，传动路线排布合理，液压管路沿箱体外侧规整布置，兼顾传动性能与装配维护的便利性，可作为车床主轴传动系统设计、齿轮箱结构教学的参考案例。
