哥伦比亚交叉式农用喷药机结构设计

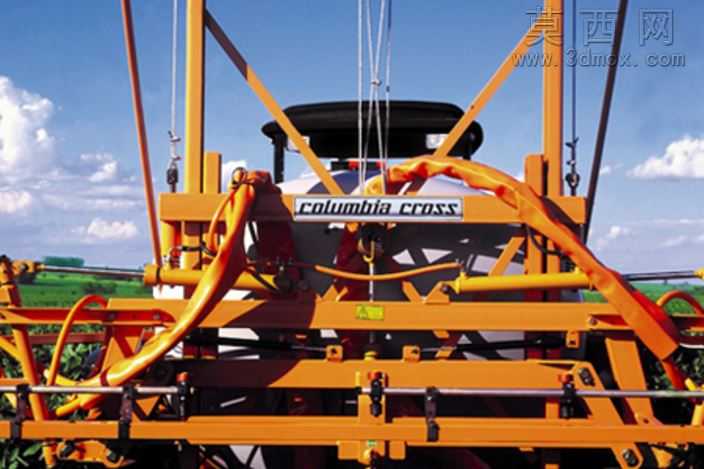

本作品为哥伦比亚交叉款农用喷药机的三维结构设计，建模过程中严格参考实体设备的比例与装配逻辑，首先以机架桁架结构为核心基准开展建模，采用方钢型材的截面轮廓拉伸生成主支撑梁，通过交叉斜撑的布尔合并运算构建出稳固的承重框架，精准还原了设备上标注的columbia cross标识区域的结构特征。建模阶段对各部件的装配约束做了严谨设置，机架上方的药箱安装位预留了精准的定位卡扣结构，两侧伸展的喷杆挂载支架做了铰接结构的还原，可直观呈现喷杆折叠、展开的运动逻辑，橙色的高压输液管路采用扫掠命令生成，沿着机架的支撑梁走向排布，还原了管路与机架固定的卡扣点位，清晰展现药液从药箱输出到各喷头的输送路径。材质渲染环节针对不同部件做了差异化的材质参数调试，机架金属部分采用饱和度较高的橙黄色烤漆材质，调整了金属粗糙度与反光度参数，还原农用设备漆面的哑光耐磨质感；液压管路部分采用半光泽的橡胶材质，添加了细微的表面纹理模拟橡胶管的防滑表层；金属紧固件部分采用镀锌亮面金属材质，与主框架的漆面形成明确的材质区分，提升整体模型的真实感。设计过程中重点还原了设备的核心功能结构，喷杆上的喷头安装座做了等距排布的阵列设计，每个安装位都预留了螺纹连接结构，可适配不同型号的雾化喷头；机架中部的泵体安装位做了减震垫的结构还原，明确标注了动力输入轴的连接点位，符合农用喷药机的动力传输逻辑。模型未包含泵体内部的精细结构，重点聚焦外部装配结构的完整呈现，所有部件的连接关系都符合实际农机的装配工艺，可用于植保机械的结构参考、教学演示以及改装方案的验证，清晰展现了牵引式喷药机的框架承重、管路布设、喷杆挂载的核心设计思路，整体结构布局紧凑，交叉式的桁架设计有效提升了机架的抗扭性能，适配大田作业时的复杂地形颠簸工况。
