蜗轮蜗杆传动结构减速机三维设计

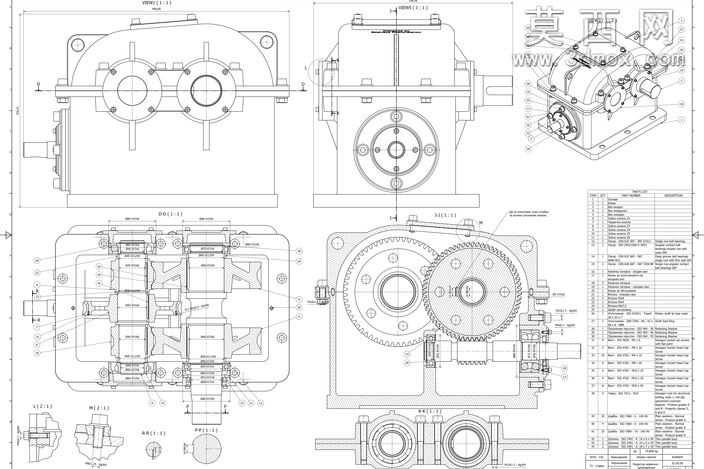

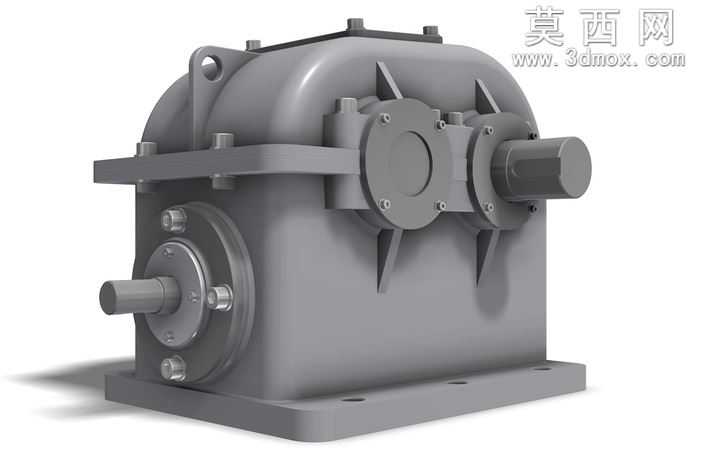

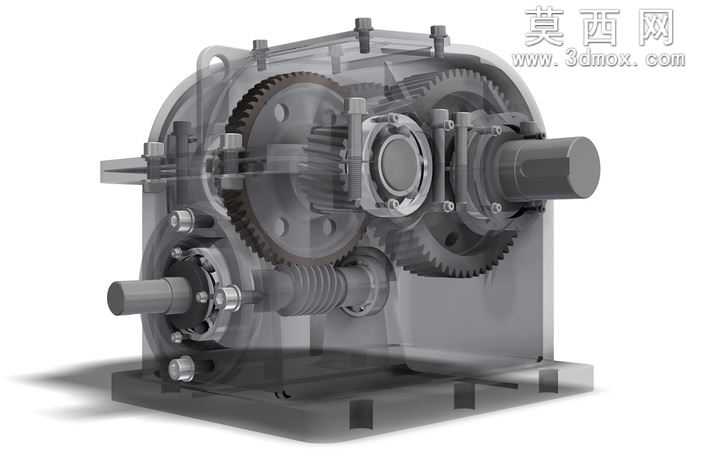

本作品为蜗轮蜗杆结构减速机的三维建模设计，建模过程严格遵循机械设计规范，针对减速机的核心传动逻辑进行精细化还原。建模阶段先完成整体参数化基准搭建，依据给定的传动比、输入功率、转速参数确定各核心部件的尺寸基准：输入侧蜗杆的模数、导程角、齿形参数严格匹配传动需求，与之啮合的蜗轮齿圈、轮毂结构按照啮合传动的中心距要求完成参数化绘制，保证齿面啮合间隙处于合理公差范围。模型完整还原了减速机的内部传动层级，除核心蜗轮蜗杆副外，还包含配套的传动齿轮组、输入输出轴系、轴承定位结构、箱体密封结构、安装底座等全部细节：输入轴、输出轴的轴肩、键槽、轴承安装位均按照机械加工工艺要求设计，轴承位的配合公差、密封件的安装槽位都做了精准建模，箱体采用剖视可视化效果呈现，可清晰观察内部传动链的排布逻辑。材质渲染阶段针对不同部件做了区分设置：传动齿轮、蜗轮蜗杆、轴类零件采用金属钢材材质，调整金属粗糙度、反光参数还原机加工金属的质感；箱体外壳采用半透明工程材质，既保留壳体的轮廓结构，又不遮挡内部传动部件的展示；密封件、紧固件采用对应橡胶、标准件材质，提升模型的真实感。设计过程中重点考量了减速机的传动合理性：蜗杆与蜗轮的啮合位置、齿轮组的传动顺序都经过结构校验，保证动力传递路径顺畅，输入轴的动力经蜗杆传递至蜗轮，再经配套齿轮组完成转速调整后从输出轴输出，可实现大传动比的减速增扭效果，匹配给定参数下的输出转速、扭矩要求。模型的安装底座预留了标准安装孔位，端盖、紧固件的排布符合实际减速机的装配逻辑，各部件之间不存在结构干涉，可直接用于机械原理教学、产品结构展示、装配工艺模拟等场景，完整呈现了蜗轮蜗杆减速机的典型结构特点与传动原理。
