工业级带框金属车库门实体结构设计

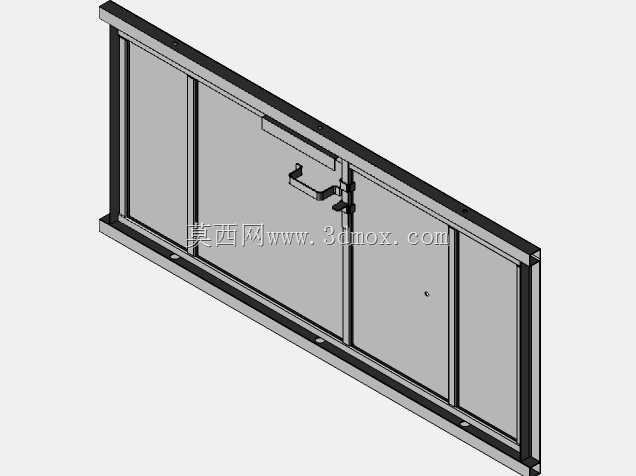

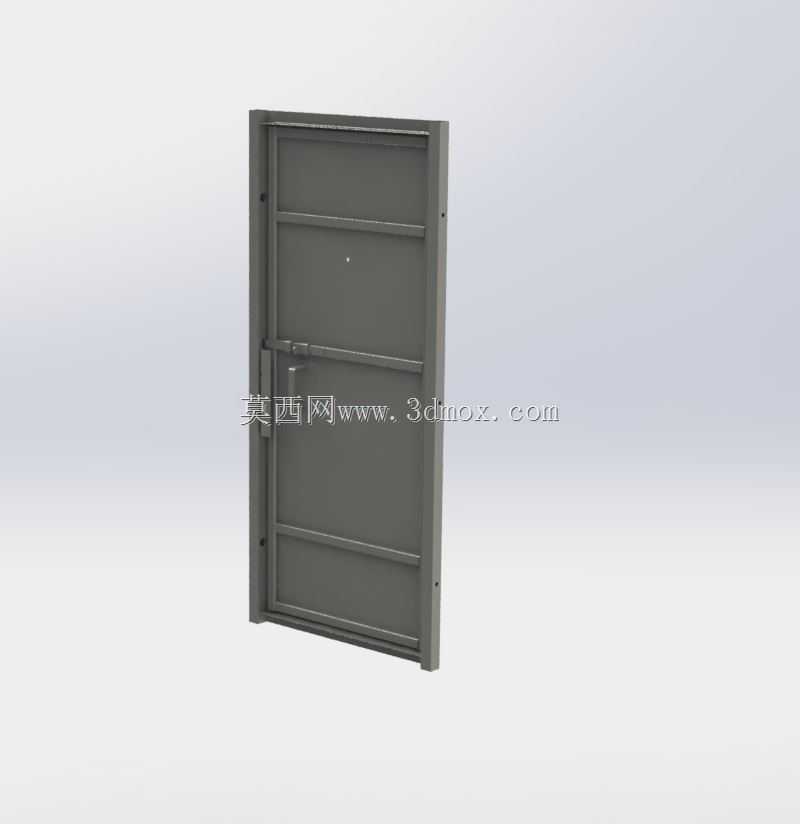

　　在民用独栋住宅、小型工业厂区附属仓储空间、临街商铺后场储物区这类场景中，车库门的使用频率远高于常规入户门，多数场景下门体需要兼顾车辆通行的大开口需求、日常人员进出的便捷性，以及户外环境下的抗形变、防外力破坏能力，带框金属结构的门体正是针对这类需求设计的构件。不同于无框薄板门容易在长期开关震动、外力磕碰下出现边角翘曲的问题，这款带框金属门在设计时首先围绕安装边界做了适配，常规适配的门洞预留尺寸在宽度2100mm至2400mm、高度2400mm至2600mm区间，外框采用一体化折弯的金属型材，框体与墙体连接的固定边预留了均匀分布的螺栓安装孔，孔位间距控制在300mm以内，避免安装后框体因固定点稀疏出现局部松动，安装时框体与墙体缝隙可通过填充发泡胶配合密封胶条完成密闭，阻断户外粉尘、雨水渗入室内的路径。门体本身采用分栏式加强结构，整扇门被横向加强筋分割为四个独立区域，每块区域的面板背后都设置了交叉布置的加强肋，避免大尺寸薄板在风压作用下出现鼓胀或凹陷，即使是户外遭遇强风天气，门体表面也不会出现大面积形变，长期使用后面板平整度保持能力远优于普通平板金属门。门锁结构采用内嵌式安装设计，锁具整体嵌入框体与门体的搭接区域，避免外置锁具受到外力暴力破坏，门把手采用防滑金属材质，握持位置距离地面高度设置在1100mm，符合成年人日常操作的舒适高度，开关门时不需要过度弯腰或抬手。

　　门体与外框的连接采用三组合页结构，上中下三个合页分别对应门体的受力节点，每个合页都配备了可调式偏心轴，安装完成后可以通过调整偏心轴修正门体的下垂偏移，不需要拆卸整扇门就能完成日常维护调整，合页本身采用耐磨金属衬套，长期开关磨损后也不会出现门体晃动、异响的问题。从设计思路上看，这款门体没有采用复杂的电动升降结构，而是采用平开门式结构，一方面降低了后期维护的成本，不需要定期维护电机、传动链条这类易损部件，另一方面在停电、电路故障的情况下也能正常开关，不会出现电动门断电后无法开启的问题，对于没有预留电路布线的老旧车库、仓储空间来说适配性更强。

　　门体的密封结构设置在框体与门体的搭接面，整圈都粘贴了耐老化橡胶密封条，门体关闭时密封条被均匀压缩，既可以降低开关门的碰撞噪音，也能在冬季减少室内热量通过门缝流失，夏季阻挡户外热空气进入，提升空间的密闭保温性能。在实际选型过程中，需要注意门体的开启方向要匹配场地的通行空间，外开式门体需要预留门洞外侧1200mm以上的开门回转空间，避免开门时遮挡外部通行路径，内开式门体则需要确认门洞内侧没有堆放过高的物品，防止物品阻挡门体正常开启。门体表面采用静电喷塑处理，涂层厚度控制在60至80微米，户外使用时可以抵御紫外线照射、雨水侵蚀带来的锈蚀问题，不需要每年重新刷漆维护，日常清洁只需要用湿抹布擦拭表面灰尘即可。

　　不同于普通民用木门、复合门，这款金属带框门的抗冲击能力更强，即使是车辆进出时轻微剐蹭门体，也只会出现表面涂层的轻微痕迹，不会出现门板破损、开裂的问题，适合使用频率高、对门体耐用性要求高的场景。在三维建模过程中，结构设计人员需要重点关注框体与门体的配合间隙，整圈间隙控制在3mm至5mm之间，间隙过小容易出现热胀冷缩后门体卡滞无法开关的问题，间隙过大则会导致密封失效、锁具搭接量不足容易脱开的问题，合页的安装位置需要与门体的重心位置匹配，避免门体长期受力不均出现合页变形、门体下垂的问题，锁具的安装位置需要与框体的锁扣位置精准对齐，保证关门时锁舌可以顺畅弹出锁定，不需要用力撞门才能完成锁闭。
