精密可调式光学镜头对准支撑支架

　　在光学实验、激光加工、光电检测这类对光路同轴度、角度定位精度要求极高的场景里，支撑调整支架的刚性与调节自由度直接决定了整套光学系统的调试效率与最终成像/加工精度。这款可调光学支架的设计，完全围绕光学元件装调的实际工程需求展开，没有冗余的花哨结构，每一处连接、每一个调节点位都对应实际装调过程中的高频操作需求。

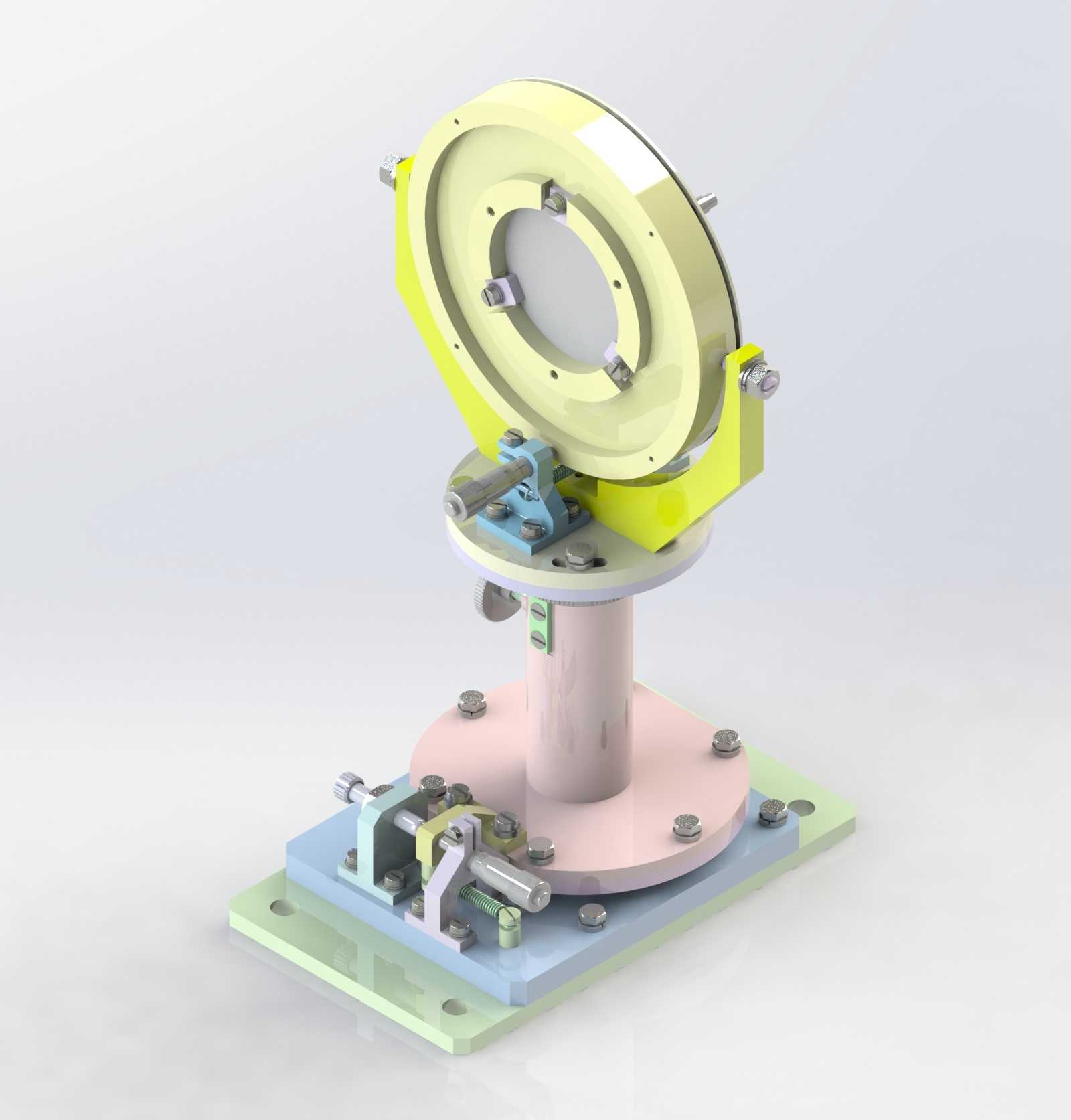

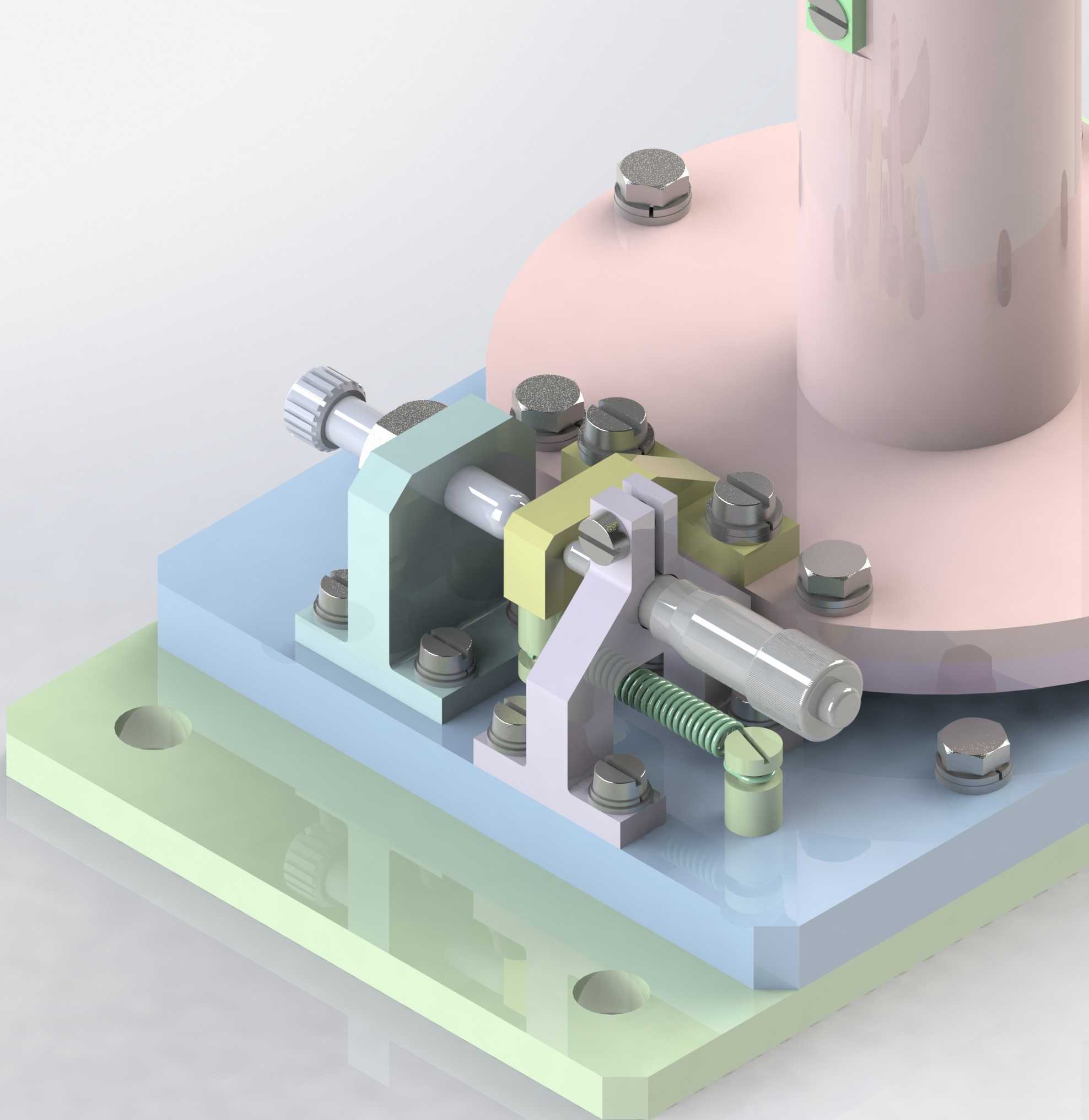

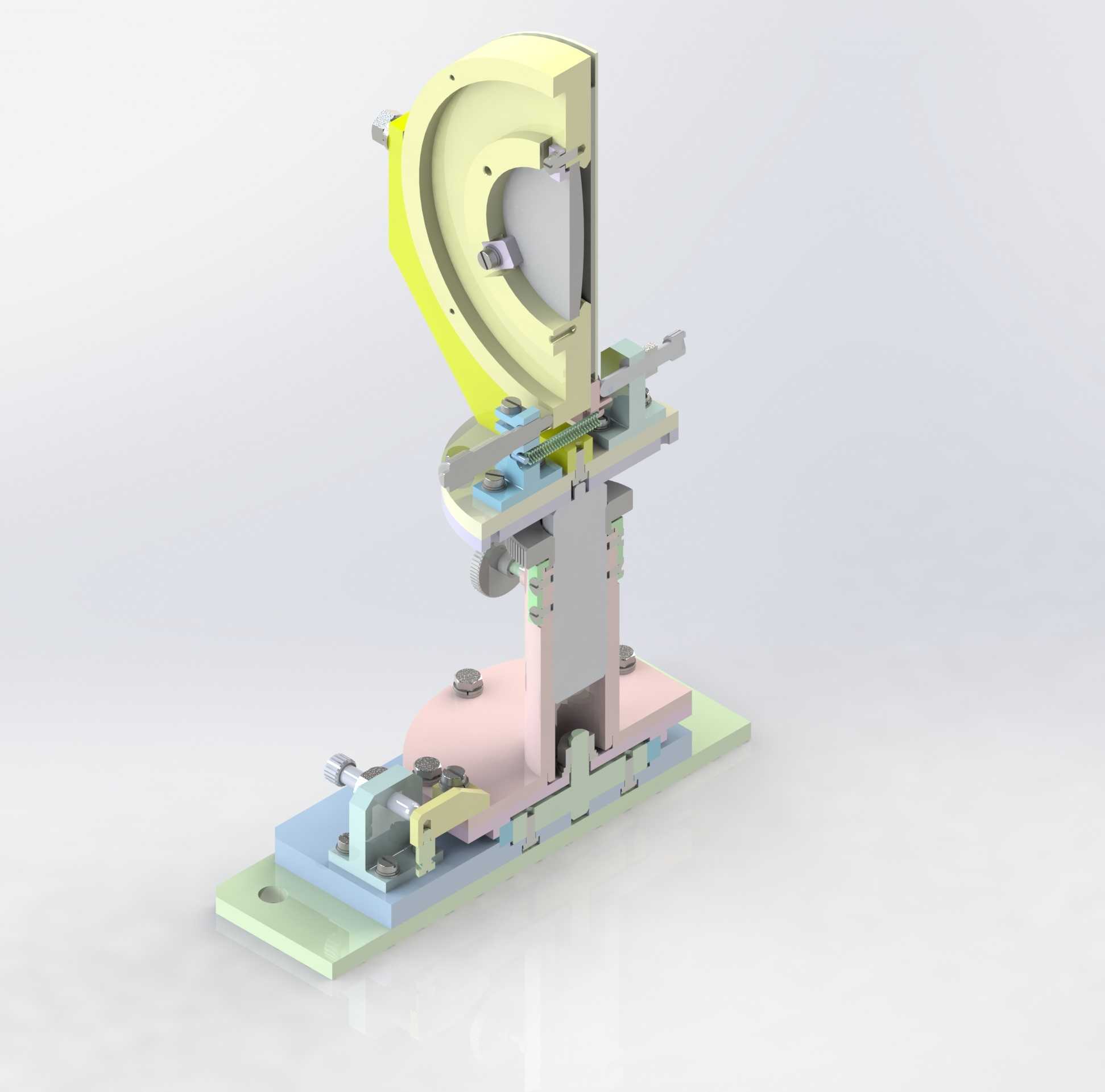

　　从结构分层来看，底部采用方形安装法兰板作为整机承载基础，法兰板上预留了多组沉头安装孔与腰型调节槽，既可以通过螺栓实现与光学平台、设备基座的刚性固定，腰型槽也预留了小范围的水平位置微调余量，避免安装时孔位偏差导致的强制装配应力，这类应力如果残留在支架结构中，长期使用会出现结构蠕变，直接导致光路偏移。法兰板上方设置了粗调锁紧机构，搭配垂直支撑立柱，立柱采用圆柱导向结构，可实现上部光学元件安装座的高度方向粗调节，调节到位后通过侧面的锁紧螺钉实现无间隙锁止，立柱与安装座的配合面经过精磨处理，避免升降过程中出现径向晃动，保证高度调节后上部结构的同轴度不发生偏移。

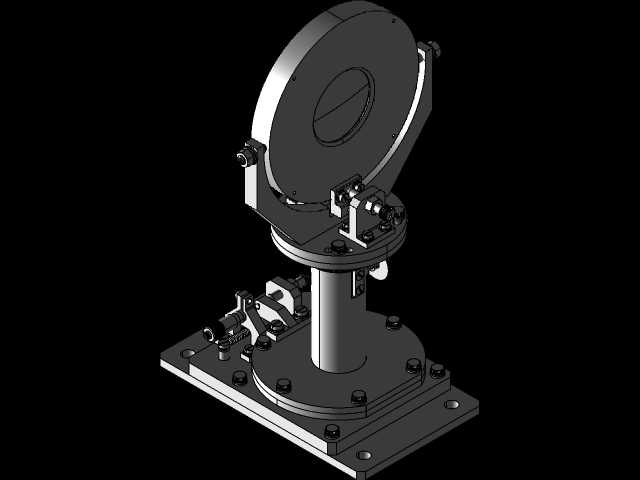

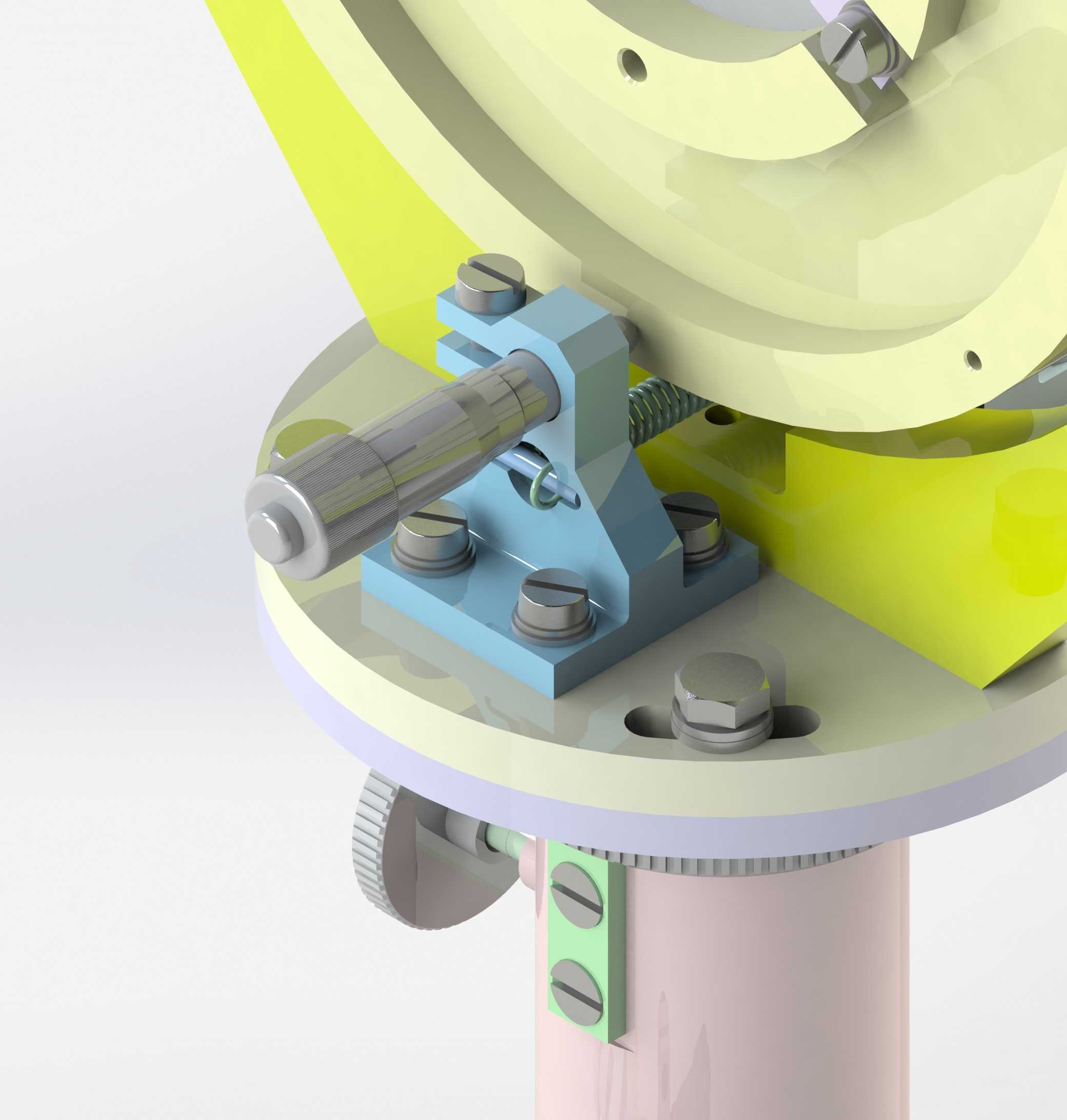

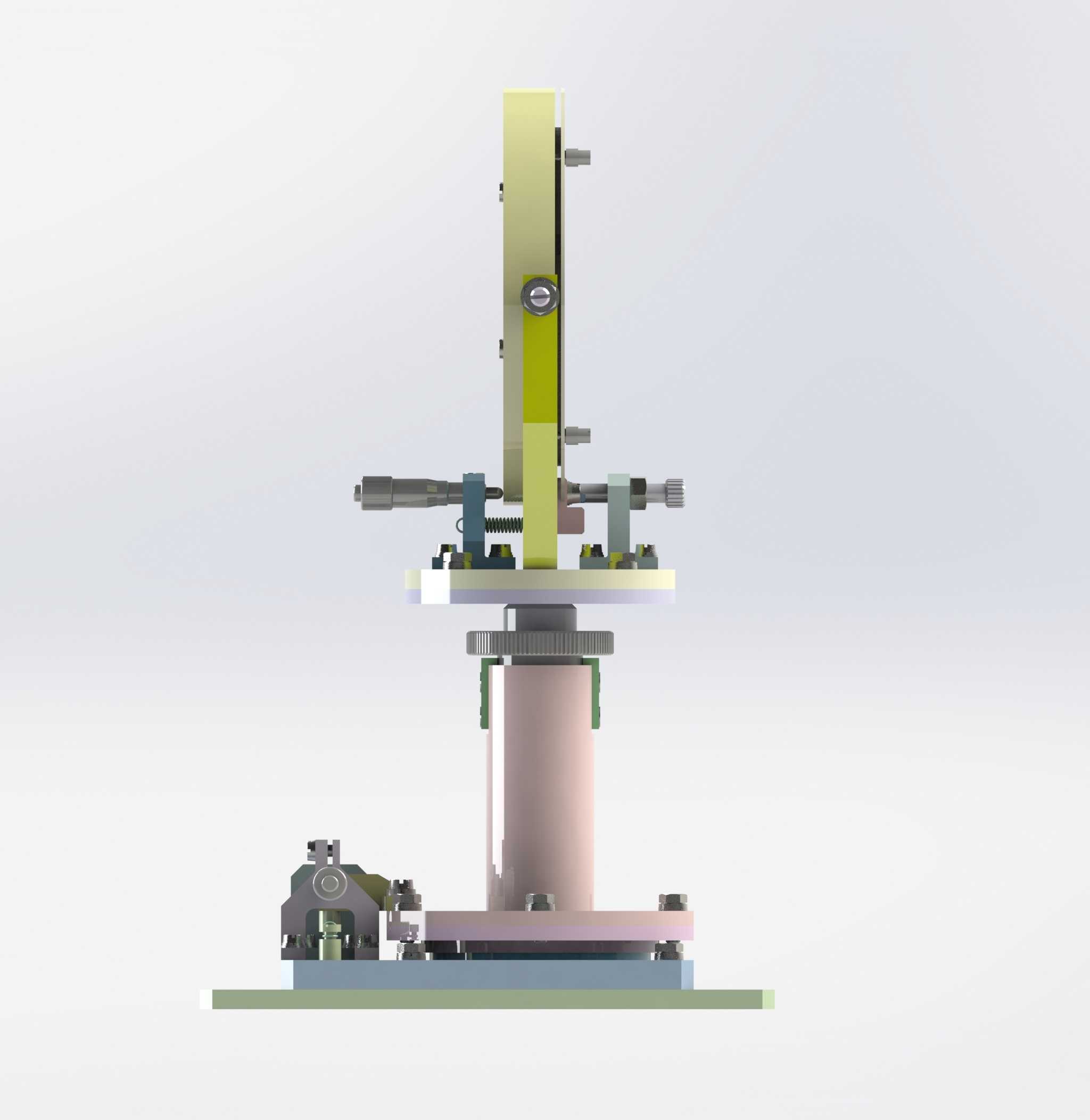

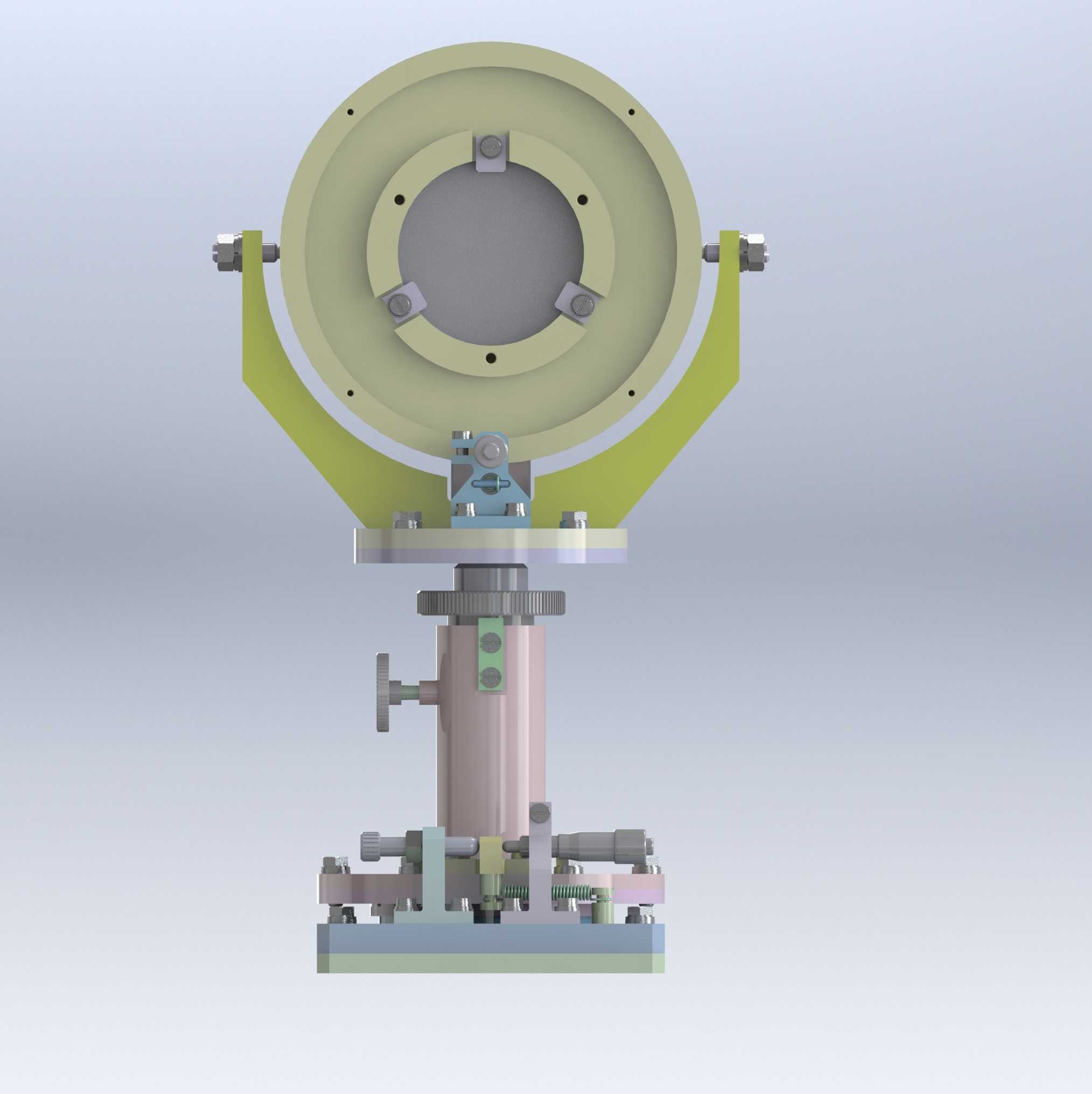

　　中部的俯仰调节组件是这款支架的核心功能区，采用弧形导轨配合微分调节螺钉的结构，可实现光学元件绕水平轴的小角度精密偏转，调节分辨率可满足弧分级的角度调整需求，调节过程中弧形导轨的预紧结构始终保持配合面无间隙，不会出现调节回程差，这对于激光光路对准、光学镜头光轴校准这类操作至关重要——如果调节结构存在回程差，每次调整方向切换时都会出现空程，需要反复补偿才能对准目标位置，大幅降低装调效率。上部的圆形光学元件安装座采用标准的光学元件装夹口径，座圈上预留了多组紧定螺钉孔，可适配不同厚度的光学镜片、滤光片、反射镜等元件，装夹时采用点接触式的紧定端头，避免装夹力过大导致光学元件产生内应力，防止光学元件出现应力双折射影响光路质量。

　　在安装边界方面，底部法兰板的安装孔位间距适配主流光学平台的标准孔距，不需要额外制作过渡连接板即可直接安装；整体结构的重心始终落在底部法兰的支撑范围内，即使将上部俯仰角度调整到最大行程位置，整机也不会出现倾覆风险，不需要额外加装配重块。所有调节螺钉的操作位置都预留了足够的扳手操作空间，不需要在密集的光路结构中探入工具操作，降低装调过程中触碰其他光学元件的风险。结构件的材质选择上，承载部件采用高刚性铝合金材质，经过时效处理消除加工内应力，表面做硬质阳极氧化处理，既降低了整体重量，又保证了长期使用的尺寸稳定性，不会因为实验室或车间的温湿度变化出现明显的结构形变。

　　不同于市面上常见的简易光学支架，这款结构在调节锁紧机构上做了针对性优化，所有锁紧点位的锁紧力都经过设计校核，锁紧时不会带动调节好的角度或位置发生偏移——很多廉价支架在锁紧调节螺钉时，会因为螺钉的顶紧力带动安装座出现微小偏移，导致之前调好的位置失准，需要反复调整才能到位，这款支架的锁紧点采用侧向顶紧配合端面摩擦锁止的结构，锁紧力方向与调节运动方向垂直，从结构原理上避免了锁紧偏移的问题。在实际使用场景中，这类支架既可以用于高校光学实验室的光路搭建，也可以集成到工业激光打标、激光焊接、视觉检测设备的光路系统中，作为固定光路元件的标准支撑部件，其调节范围与精度覆盖了绝大多数可见光、近红外光学系统的装调需求，结构的刚性也能满足工业现场连续生产的稳定性要求，不会因为设备运行的轻微振动导致光学元件位置偏移，减少设备日常维护中的光路校准频次。
