双稳态旋转电磁阀结构三维设计

　　这款双稳态旋转电磁阀的结构设计，核心围绕流体控制回路里的工位切换需求展开，在气动换向、小型流体管路通断控制场景里，这类元件不需要持续通电维持工位，仅靠脉冲信号就能完成状态切换，能大幅降低设备长期运行的功耗，也避免了线圈长期发热带来的寿命衰减问题，在自动化生产线的气路控制单元、小型暖通流体切换装置、便携检测设备的流路模块里都有广泛适配空间。从结构布局来看，主体采用圆柱式封装设计，外壳做了金属包边处理，既可以屏蔽内部电磁组件的信号干扰，也能提升整体结构强度，在设备内部紧凑安装时，能抵御周边其他元件的轻微磕碰，不会轻易出现外壳变形卡滞内部旋转组件的问题。

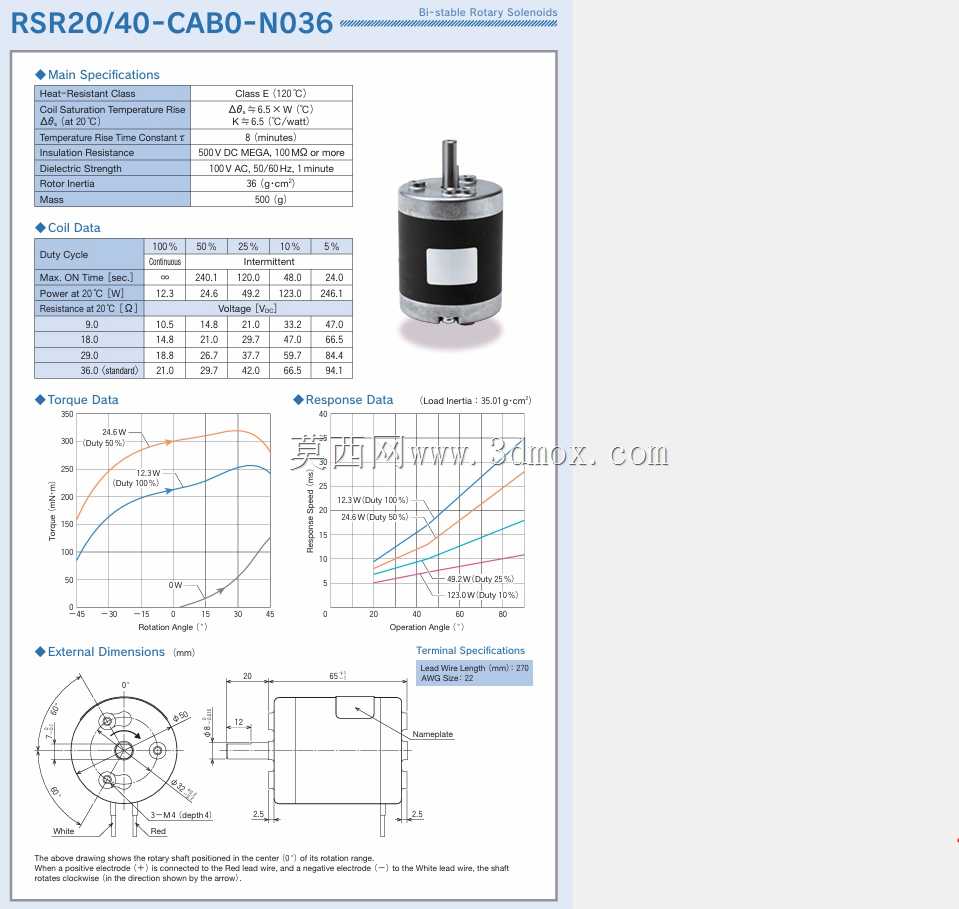

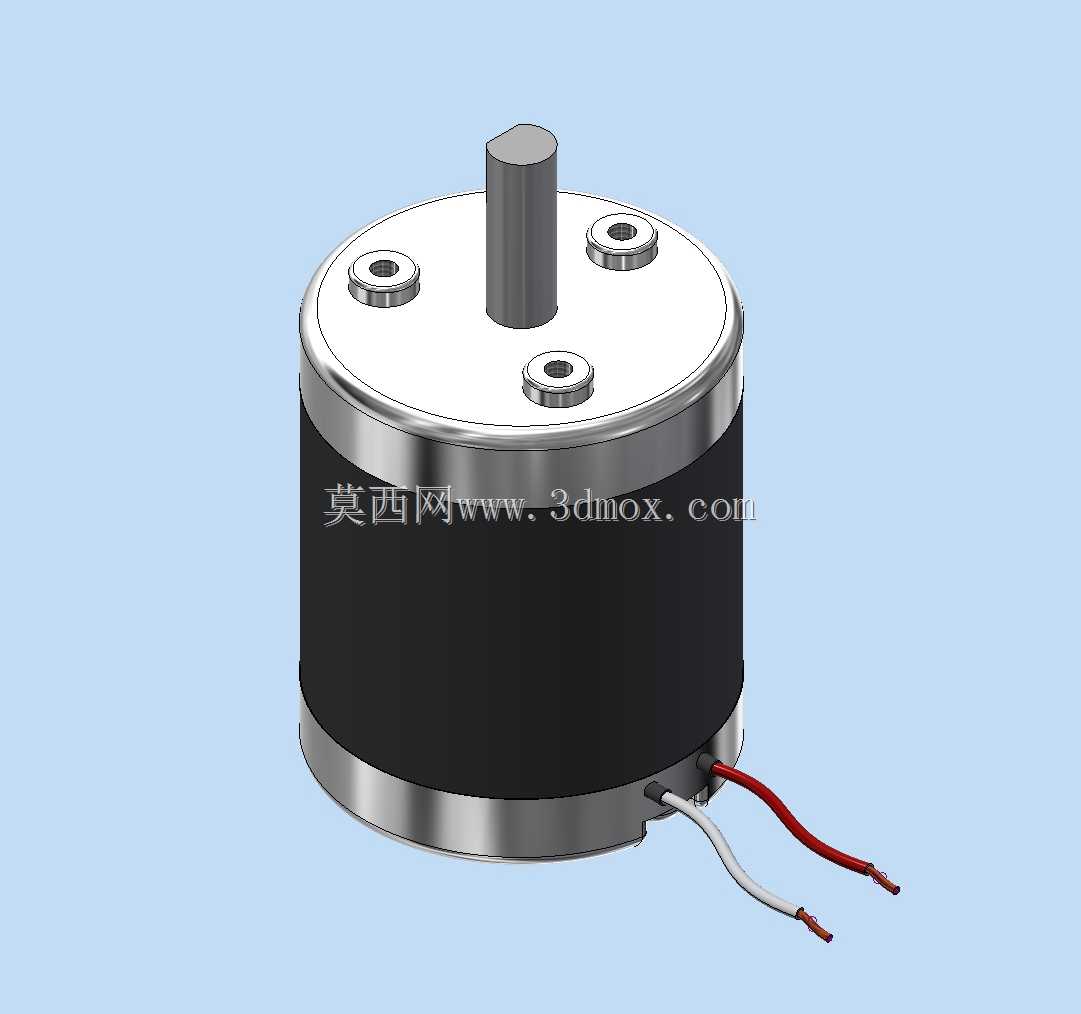

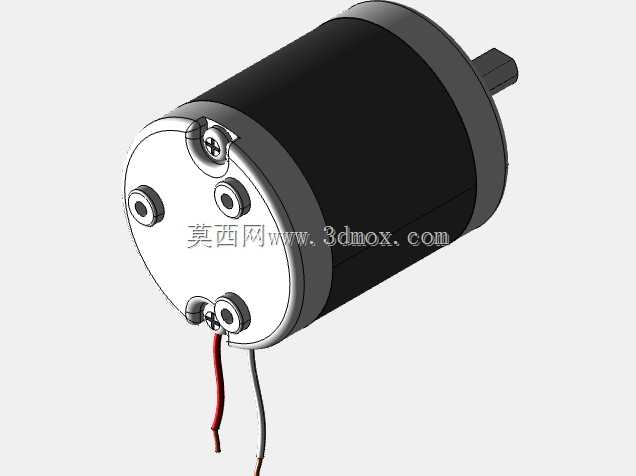

　　顶部的输出轴采用居中布局，三个安装固定孔沿顶面圆周均布，安装时不需要额外做定位工装，只要对准安装面的对应螺孔就能完成同轴度校准，能有效降低现场装配的调试难度，输出轴的直径和伸出长度做了标准化适配，可直接对接常规的旋转拨叉、阀瓣驱动件，不需要额外定制转接结构。出线端采用双引线侧出设计，引线从筒体侧面下部引出，避开了顶部安装面和输出轴的运动区域，布线时可以顺着设备侧壁走线，不会和顶部的运动部件产生干涉，引线端部做了预压接处理，接线时不需要额外做线鼻子压接工序，能提升装配接线的效率。

　　设计过程中优先考虑了内部磁路的闭合效率，永磁体和电磁线圈的布局做了同轴优化，确保脉冲信号触发时，旋转动作的响应延迟控制在毫秒级，同时双稳态的结构特性让阀芯在两个工作位置都能靠永磁吸力保持锁定，不需要持续给线圈供电，哪怕设备出现意外断电的情况，阀芯也能保持当前工位不会误动作，避免流路意外通断引发的生产故障。安装边界上，筒体的外径和整体高度做了紧凑化处理，在多阀组并排安装的场景里，相邻阀之间只需要预留极小的间隙就能完成布线和固定，不会出现空间干涉，侧面的出线位置距离安装底面预留了足够的走线空间，哪怕安装面是贴板布局，也不会压折引线导致绝缘层破损。

　　顶部的固定孔采用沉孔设计，安装螺丝锁紧后螺丝头不会高出顶面，不会和输出轴上连接的驱动件产生刮擦，输出轴的轴向窜动量在结构设计时做了严格限制，确保长期旋转动作后不会出现轴体偏移导致的阀位切换不到位问题。外壳的黑色包覆层采用绝缘耐磨材质，既可以实现线圈和外部金属结构的电气绝缘，也能在轻微的化学腐蚀环境下保持外壳完整性，适配部分有轻度腐蚀性流体的控制场景。内部旋转组件的支撑部位采用低摩擦耐磨结构，不需要额外添加润滑脂就能长期稳定运行，避免了润滑脂挥发污染流路介质的问题，在洁净度要求较高的检测设备流路里也能适配使用。
