M12规格U型紧固螺栓结构设计

　　不同于普通六角头螺栓的单端紧固逻辑，U型螺栓依靠U型弯的环抱结构实现对被固定件的半包围限位，两端的螺纹段配合六角螺母，可从支架另一侧施加锁紧力，安装时不需要在被固定的管件或柱件上开孔，不会破坏被固定件的结构完整性，这也是它在管路固定场景中被广泛选用的核心原因。这款M12U型螺栓的螺纹段做了等长设计，两端螺纹长度一致，锁紧时两侧的螺母旋入深度可保持对称，避免单侧受力过大导致的螺栓变形或被固定件偏移；配套的六角螺母为标准M12粗牙规格，和常规扳手的开口尺寸匹配，现场安装不需要准备特殊工具，普通活动扳手、呆扳手都能完成锁紧作业。在管路敷设、设备机架组装、户外电力设施固定等场景中，U型螺栓是出现频率极高的紧固连接件，这款M12规格的U型螺栓，针对常规中等载荷的固定需求做了结构适配，能覆盖多数民用、工业场景的紧固作业要求。从实际使用场景来看，这类U型螺栓常被用于固定外径适配的圆形管路，比如给排水系统的镀锌钢管、电气布线的穿线管、小型设备的气路管路，也可用于将方形构件、设备底座卡装在型钢支架上，在户外变压器安装、通信基站走线架固定、小型农机机架连接场景中，都能见到同结构紧固件的应用。

　　设计过程中，U型弯的圆弧半径做了针对性控制，圆弧内径和适配的被固定件外径留有合理装配间隙，既不会因为间隙过大导致被固定件在螺栓内窜动，也不会因为间隙过小导致安装时卡滞，无法顺利卡入被固定件；螺栓的直段部分和圆弧段采用平滑过渡，没有应力集中的直角拐点，在承受交变载荷或者冲击载荷时，过渡位置不容易出现疲劳断裂，能提升紧固件的整体使用寿命。从安装边界来看，这款螺栓的螺纹段长度决定了可夹持的支架总厚度，安装时需要保证两端螺母旋入后至少有3到5牙的螺纹啮合长度，避免螺纹啮合不足导致滑牙脱开；U型弯的开口宽度决定了可容纳的被固定件最大外径，选型时需要先确认被固定件的外径尺寸，确保被固定件能顺利卡入U型弯内部，不会出现尺寸干涉。

　　和普通直杆螺栓相比，U型螺栓的受力形式有明显区别，直杆螺栓主要承受轴向的拉应力，而U型螺栓在锁紧后，除了轴向拉应力，圆弧段还会承受被固定件的径向挤压力，所以在建模时圆弧段的曲率做了反复校核，保证冷弯成型后不会出现壁厚减薄、强度下降的问题；螺纹部分采用标准公制粗牙螺纹，牙型角60度，通用性强，现场如果出现螺母遗失的情况，很容易找到同规格的备件替换。在实际设备装配中，这类U型螺栓经常和橡胶减震垫配合使用，在U型弯和被固定的管件之间垫上对应弧度的橡胶垫，既能增大摩擦力防止管件滑动，也能避免金属直接接触产生的电化学腐蚀，还能缓冲设备运行时的振动，减少螺栓松动的概率。

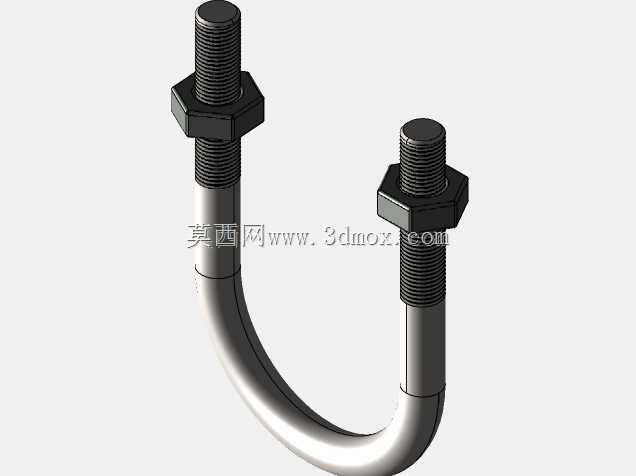

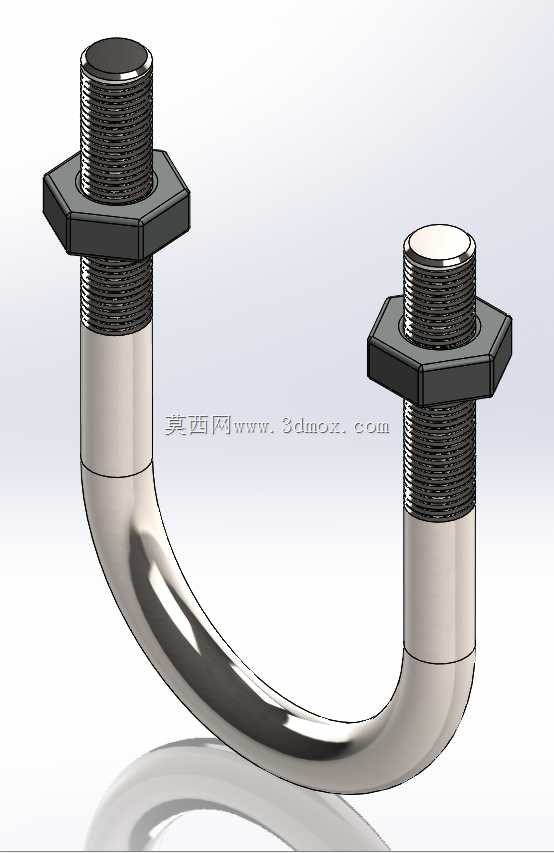

　　建模时还原了螺栓表面的质感差异，螺纹段的金属纹理、直段和圆弧段的光滑金属表面、六角螺母的棱角结构都做了准确呈现，能直接用于装配模拟、安装示意动画制作，也可以作为标准件导入到整体设备的装配模型中，校验安装时的空间干涉情况，确认螺栓和周边构件是否存在位置冲突，提前规避现场安装时可能出现的装配问题。对于结构设计人员来说，这类标准紧固件的模型不需要从零开始绘制，直接调用适配规格的模型即可，能节省大量重复建模的时间，把更多精力放在核心结构的设计优化上；选型时只需要确认螺纹规格、U型弯内径、直段长度这几个核心参数，就能匹配到对应的使用场景，不需要额外做复杂的强度校核，因为这类常规规格的U型螺栓的载荷参数已经经过了大量实际工程验证，能满足常规工况的使用要求。
