25mm孔径剖分式立式轴承支撑座结构

　　在中低速重载传动系统的布局中，轴系的径向支撑稳定性直接决定整套设备的运行寿命与振动控制水平，这类25mm孔径的剖分式立式轴承座，常被应用在小型输送线辊筒支撑、农用机械辅传轴定位、小型风机主轴固定等场景中，相比一体式轴承座，其剖分结构的核心优势在于轴系装配与后期维护的便利性——当整根轴已经完成联轴器、带轮等端部零件装配后，无需将轴上所有零件逐一拆卸，即可直接拆分轴承座上盖完成轴承的更换或间隙调整，大幅缩短产线停机维护的时间成本。

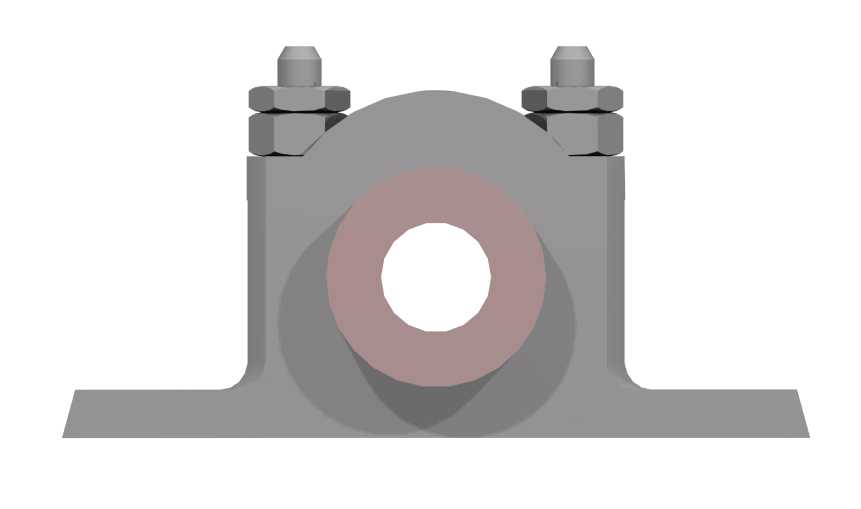

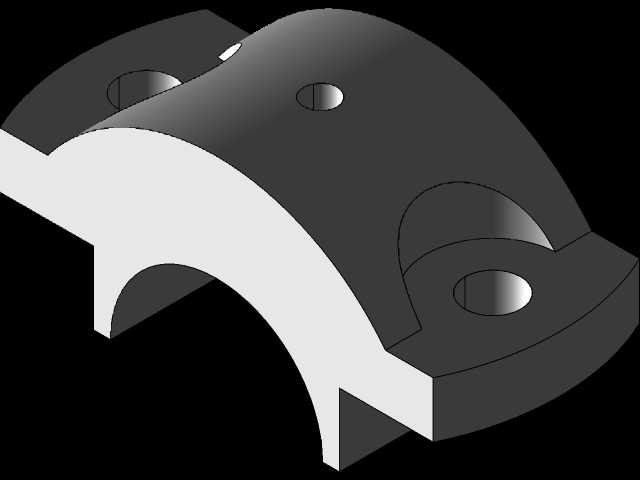

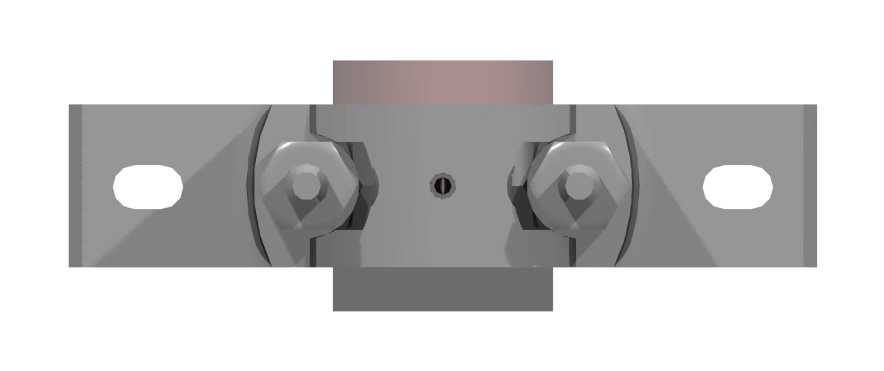

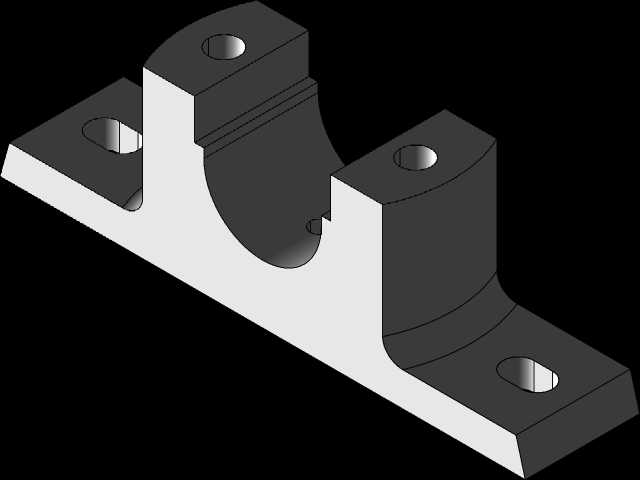

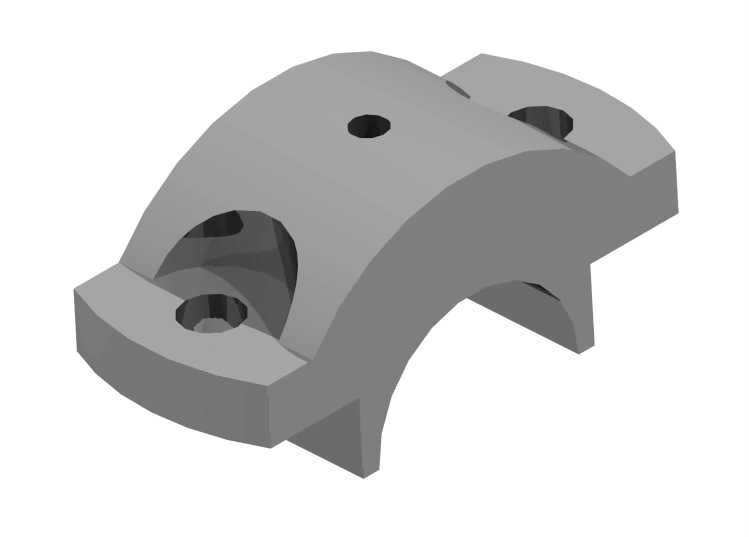

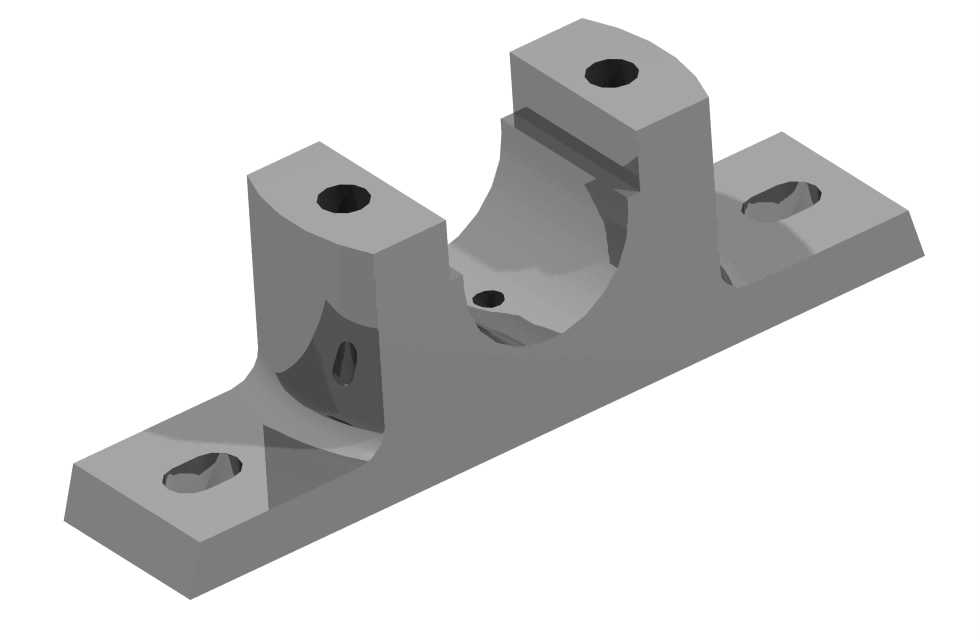

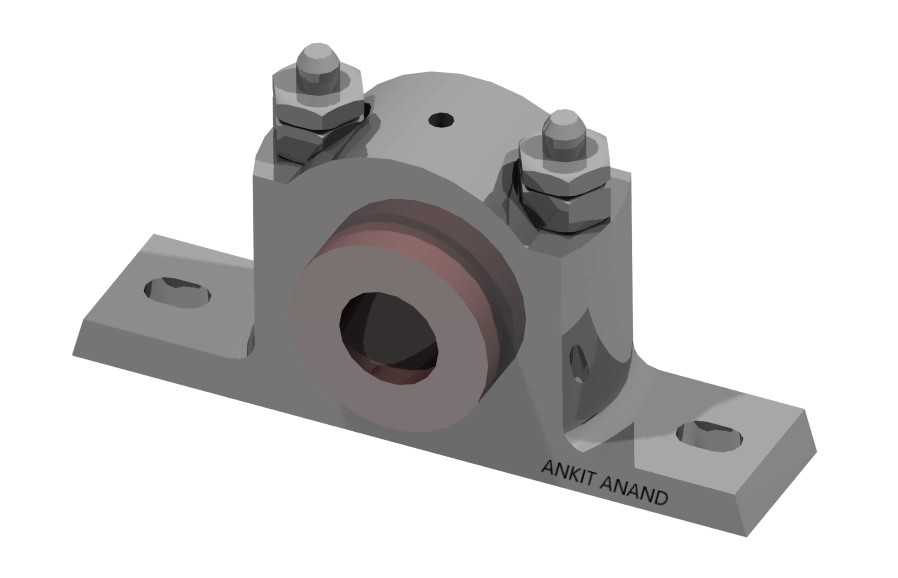

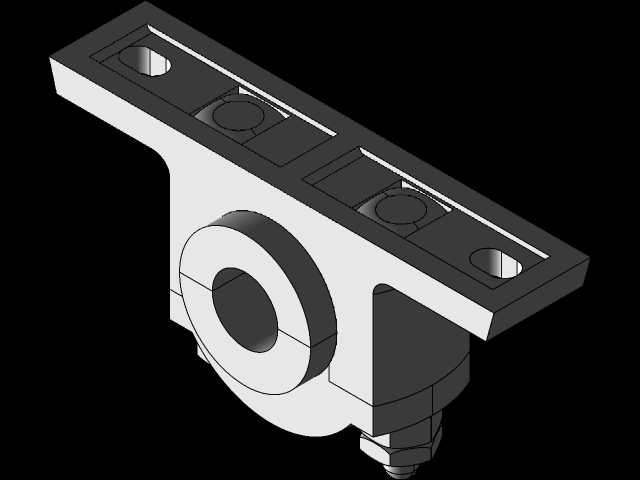

　　从结构设计逻辑来看，该轴承座采用上下剖分的对合结构，结合面通过两个对称布置的六角螺栓实现锁紧，螺栓预紧时可通过控制扭矩来调整轴承外圈的压紧力，避免轴承运行过程中出现外圈蠕动、跑圈的问题；底座部分设置两个长圆形安装孔，这类孔型的设计并非随意选择，长圆孔的长度方向可适配安装基面的孔位公差，在现场安装时允许沿孔长方向微调轴承座的轴向位置，补偿轴系加工或机架焊接带来的装配累积误差，降低现场安装的修配工作量。底座与安装基面接触的平面做了铣平处理，保证支撑面的平面度要求，避免安装后轴承座出现倾斜，导致轴系产生附加弯曲应力。

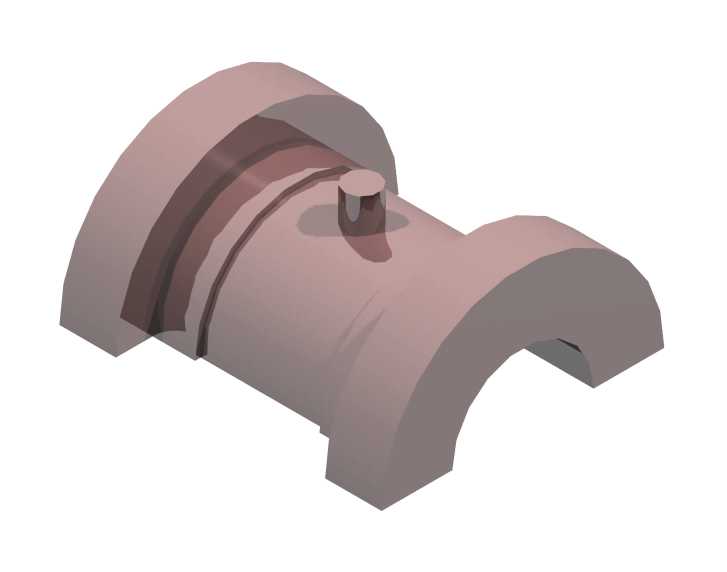

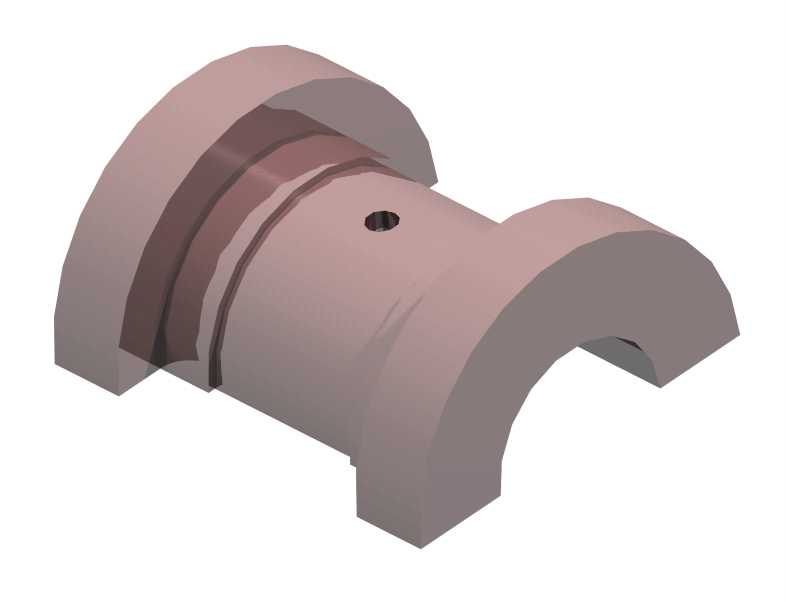

　　轴承座的中心孔为适配25mm直径轴系的轴承安装位，孔腔内部预留了轴承外圈的定位台阶，可限制轴承外圈的轴向窜动，同时孔腔两端预留了密封件的安装空间，可根据应用场景选配毡圈密封或骨架油封，阻挡外界粉尘、切削液或水汽进入轴承内部，延长润滑脂的使用寿命。上盖顶部设置的小型注油孔，可在不拆解轴承座的情况下完成润滑脂的补充，适配长期连续运行的工况需求，减少日常维护的拆解工作量。

　　从安装边界尺寸来看，该轴承座的整体高度需匹配轴系的中心高要求，两个安装孔的中心距需与机架上的预设安装孔位完全对应，底座的宽度方向尺寸需保证安装后螺栓有足够的扳手操作空间，避免出现螺栓无法拧紧的问题；上盖的两个锁紧螺栓突出高度需控制在安全范围内，避免与轴上旋转的带轮、联轴器等零件发生运动干涉。在实际选型应用中，需要注意该类剖分式轴承座适配的轴承类型多为深沟球轴承或调心球轴承，承载方向以径向载荷为主，若存在较大的轴向载荷，需要额外搭配轴向定位结构来分担轴向力，避免轴承座结合面受轴向力出现错位。

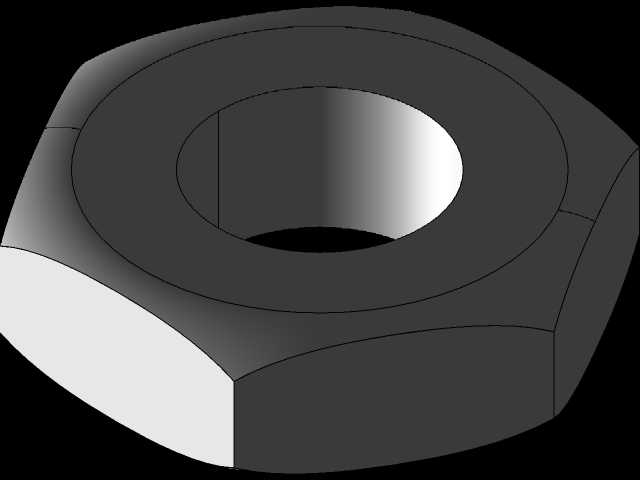

　　在三维建模过程中，这类零件的建模需要重点关注几个配合面的公差要求：轴承安装孔的圆柱度、上下剖分面的平面度、底座安装面的平面度都会直接影响最终的装配精度，建模时需要预留合理的公差带，比如轴承安装孔采用基孔制配合，保证轴承外圈装入后不会出现过松或过紧的问题；长圆孔的尺寸需要匹配对应规格的安装螺栓直径，保证螺栓可顺利穿入同时不会出现过大的间隙导致定位失效。另外，模型中螺栓、螺母等标准件的装配位置需要符合实际装配逻辑，螺栓的伸出长度需要满足螺纹啮合的要求，一般预留2-3个螺距的伸出量即可，避免过长造成材料浪费或干涉风险。

　　这类立式轴承座在实际应用中，常被固定在型钢焊接的机架或者铸造的设备基座上，安装时需要先校准轴承座的中心高与轴系的同轴度，再逐步拧紧安装螺栓与上盖锁紧螺栓，拧紧过程中需要对称施力，避免轴承座出现变形导致轴承卡滞。相比带座外球面轴承，这类剖分式轴承座的成本更低，且可根据实际需求选配不同精度等级的轴承，适配更多样化的工况需求，在中小型机械设备的传动系统中有着非常广泛的应用空间。
