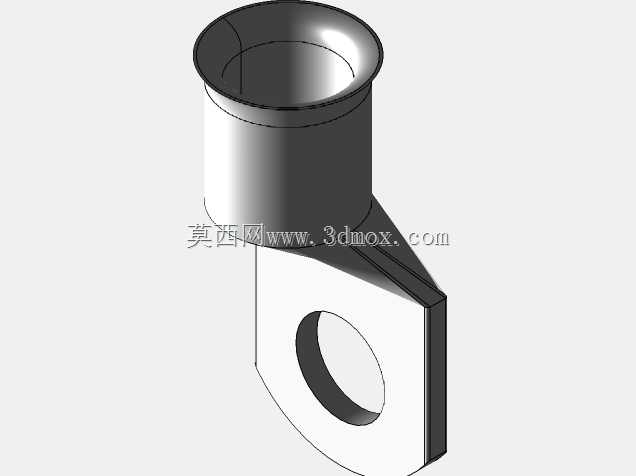

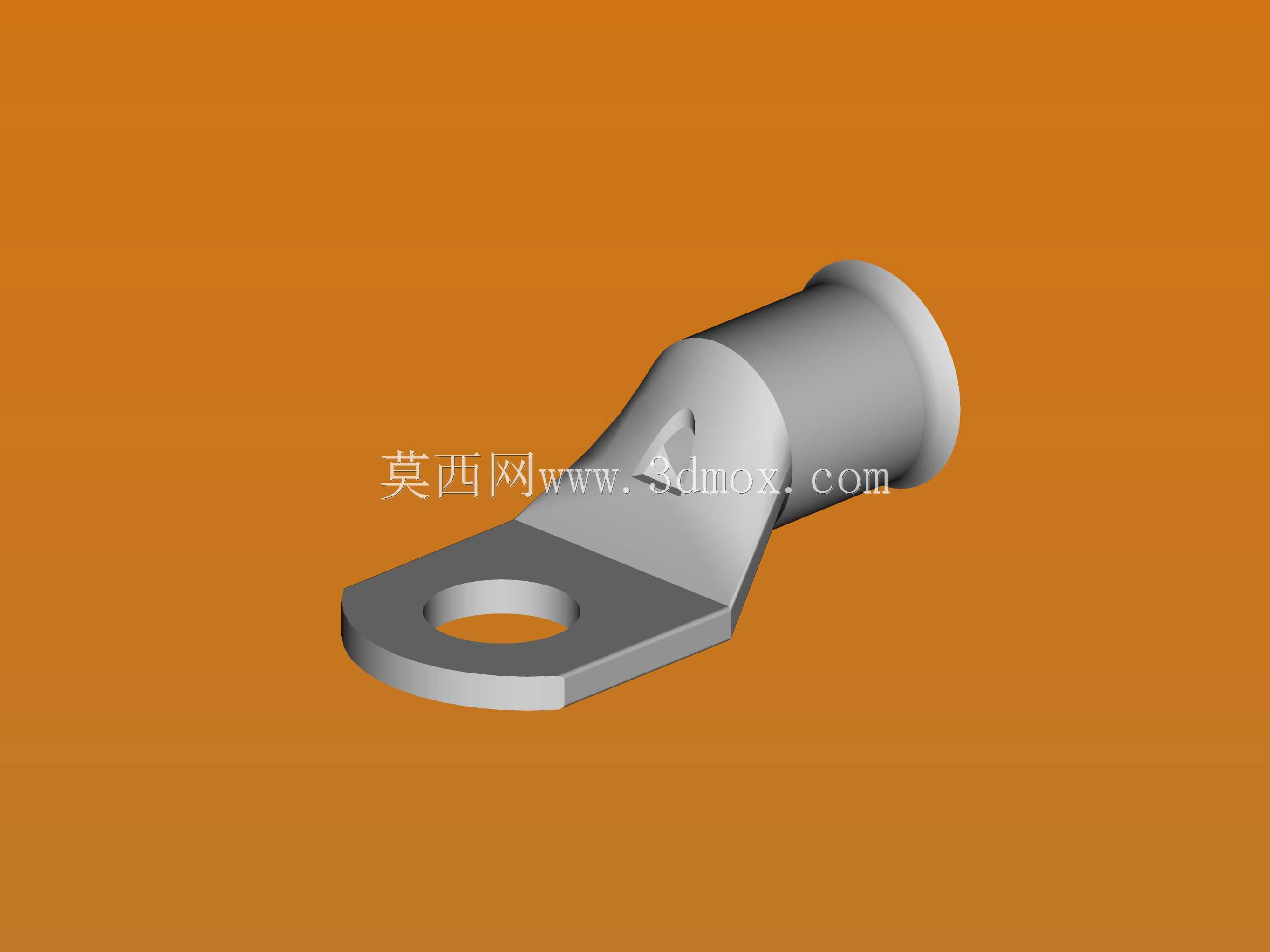

95平方毫米M12孔环形冷压接线端子结构

　　在低压配电、大功率工业设备布线、新能源储能系统线束加工场景中，大平方线缆的端部连接可靠性直接决定整套供电回路的载流稳定性与抗疲劳寿命，95平方毫米规格适配M12安装孔的环形压接端子，正是针对这类大电流导通需求开发的端部连接件。这类端子的压接筒部分采用无缝紫铜拉制工艺成型，内壁预留均匀的咬合齿槽，当配套对应线规的六边形压接模具完成压合后，铜筒壁会均匀嵌入线缆多股铜丝的缝隙中，既保证足够的拉脱力，也能最大化接触面积降低接触电阻，避免长期大电流工况下出现局部过热氧化的问题。

　　端子的环形安装面与压接筒之间采用大圆弧过渡折弯结构，折弯处做了增厚处理，在实际安装拧紧螺栓时，不会因为安装应力集中出现折弯处断裂的问题，同时环形接触面做了平整化处理，能与设备接线柱、铜排表面完全贴合，减少接触间隙带来的电弧隐患。从安装边界来看，环形端的内孔严格适配M12规格的螺栓，安装孔周边的环形法兰外径控制在合理范围，不会和相邻接线位的其他端子产生干涉，压接筒的内径刚好匹配95平方毫米多股铜芯线的线径，既不会因为间隙过大压接后出现松脱，也不会因为内径过小导致线缆插入困难，压接筒的长度经过多轮验证，能容纳整段剥除绝缘层的线芯，压接后不会出现铜丝外露的问题。

　　在实际选型应用中，这类端子常被用在大功率变频器主回路接线、变压器低压侧出线连接、大型电机接线盒内部端子排连接、储能电池簇的主功率回路布线场景，相比同规格的螺栓式线鼻子，这种环形压接结构的安装效率更高，不需要在线缆端部制作复杂的接头，只需要用对应吨位的压接钳一次压合即可完成连接，且抗振动性能更优，在有持续振动的工业设备上长期使用也不会出现接线松动的问题。建模过程中，需要重点还原压接筒与环形法兰的过渡圆弧曲率，这个曲率直接决定端子折弯处的应力分布，如果圆弧半径过小，实际生产冲压过程中会出现铜材开裂的问题，半径过大则会增加整体安装占用空间，容易和周边结构产生干涉；环形安装面的平面度也需要在模型中做严格控制，平面度公差控制在0.1mm以内才能保证安装后接触面的有效贴合；压接筒的内壁齿槽深度也需要精准还原，齿槽过深会降低压接筒的结构强度，压接过程中容易出现筒壁开裂，齿槽过浅则无法和铜丝形成有效咬合，拉脱力达不到行业标准要求。

　　这类端子的表面通常会做镀锡处理，建模时可以预留表面处理的厚度层，避免后续出工程图时尺寸标注出现偏差，同时压接筒的端口处做了微小的倒角，方便现场施工时快速将剥好的线芯插入筒内，减少施工难度。在成套设备布线的三维布线仿真中，这类端子的模型精度直接影响布线干涉检查的结果，如果模型的外形尺寸偏差过大，会导致实际装配时端子和设备外壳、相邻线缆出现碰撞，需要现场返工修改线束长度，因此建模时需要严格按照实物的安装尺寸还原，包括环形端的厚度、压接筒的外径、整体的折弯角度，都要和实际量产的零件保持一致，才能为后续的布线设计提供准确的参考。
