起重作业用带螺纹连接端吊钩结构

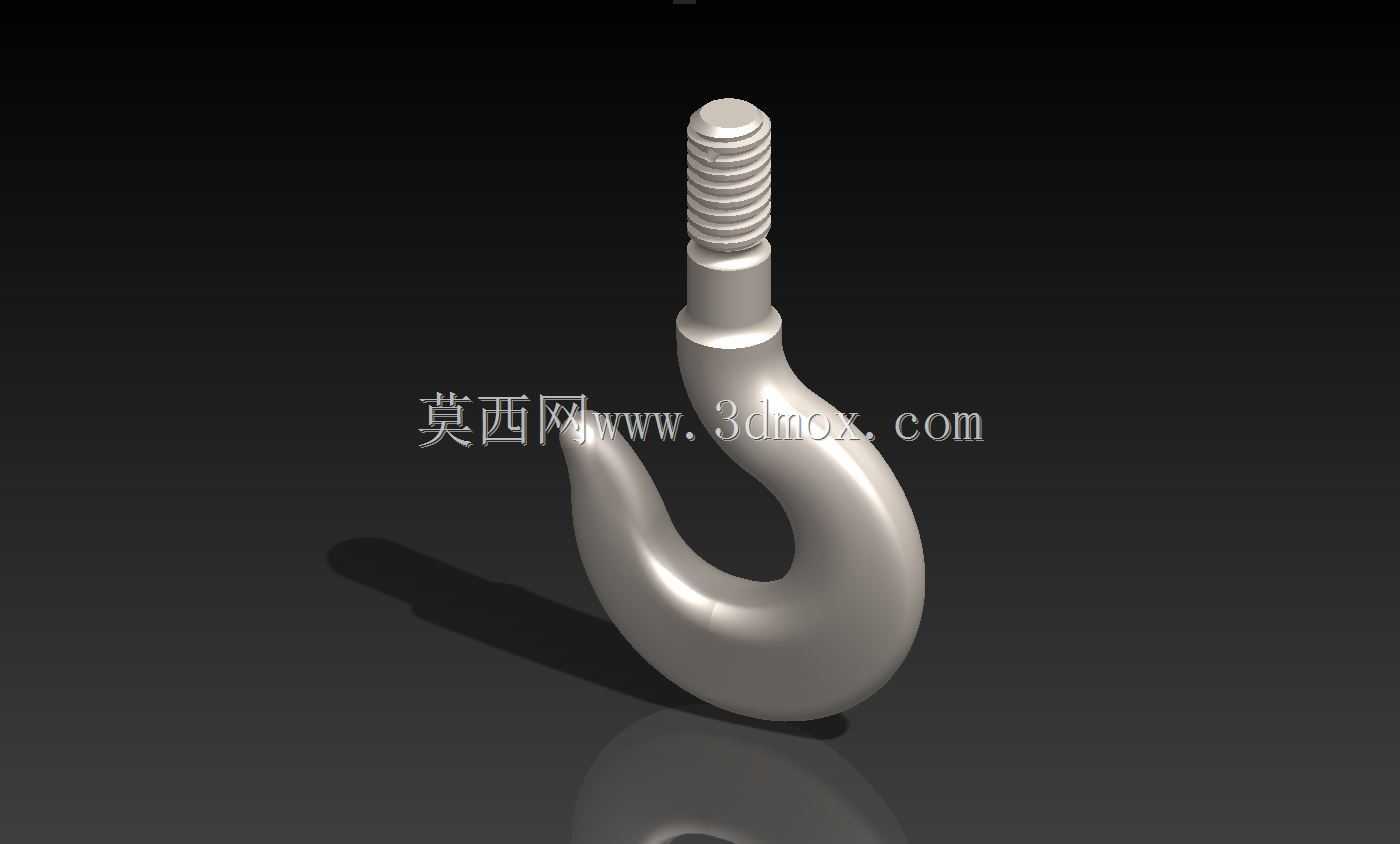

　　在港口散货装卸、车间重型工件转运、建筑工地建材吊装这类需要频繁完成重物起升移位的作业场景里，吊钩作为起重设备直接与被吊物载荷接触的终端受力部件，其结构合理性直接决定整套起重作业的安全冗余度，哪怕是钩身弧度的微小偏差、连接段螺纹的受力角度误差，都可能在长期交变载荷下引发应力集中，最终造成脱钩、断裂这类恶性安全事故。这款吊钩采用上端外螺纹直连的安装结构，区别于传统吊钩搭配滑轮组、吊钩横梁的铰接式安装方案，螺纹连接端可以直接拧入对应规格的起重吊具连接座、电动葫芦输出端或者定制化吊装工装的连接螺孔内，不需要额外配置销轴、锁片等铰接配件，在小吨位定点吊装、专用起重工装集成的场景下，能大幅缩减吊具末端的整体安装长度，给作业空间预留更多操作余量。从结构设计逻辑来看，钩身采用大曲率平滑过渡的弯钩形态，钩尖位置做了向内收的圆弧挡边，没有尖锐的棱角结构，一方面是为了让挂入的吊装带、钢丝绳索具能自然滑入钩身最低受力点，避免索具在起吊过程中向钩尖滑移脱出，另一方面平滑的曲面过渡能消除直角结构带来的应力集中问题，让起吊时的载荷能沿着钩身弧形截面均匀传递到上端的连接螺杆段，不会在局部位置出现载荷峰值超过材料屈服强度的情况。

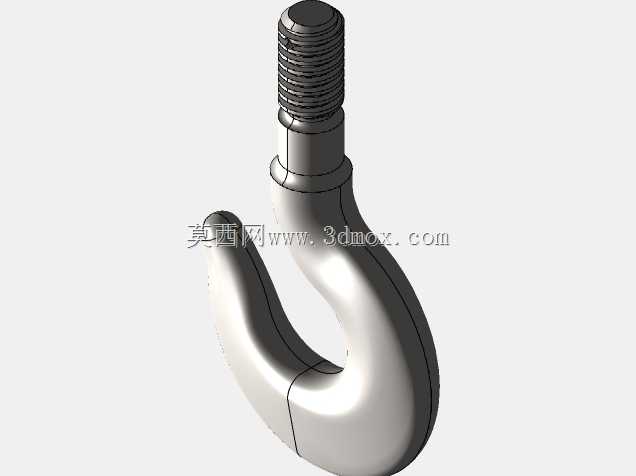

　　上端的连接螺杆采用标准连续三角外螺纹，螺纹段长度经过匹配计算，既保证拧入连接座后有足够的螺纹啮合牙数来承受额定载荷的拉拔力，又不会因为螺纹过长导致安装后螺杆末端顶死连接座内部结构，影响连接紧固度；螺杆和钩身衔接的位置做了直径渐变的过渡轴肩，轴肩端面为平整的加工面，安装时可以紧贴连接座的定位端面，起到轴向定位的作用，避免起吊过程中吊钩出现轴向窜动。从安装边界来看，这款吊钩的整体外轮廓没有外凸的突兀结构，钩身最大外径、螺杆公称直径、整体垂直高度都做了适配性设计，在配套对应规格的连接座时，吊钩360度回转过程中不会和周边的吊具护板、限位结构发生运动干涉，不需要额外对周边配套结构做避让切削加工。

　　在实际选型使用时，需要注意钩身内腔的有效挂接宽度要匹配所用索具的最大外径，避免索具过粗无法完全落入钩身受力最低点，导致索具局部受剪、吊钩受力点偏移的问题；螺纹连接端安装时要保证啮合长度达到螺杆直径的1.2倍以上，必要时可以加装防松螺母或者螺纹锁固胶，避免反复起吊的交变振动导致螺纹连接松脱。不同于大吨位起重机用的叠片式吊钩，这款整体锻造式的吊钩结构更紧凑，自重更轻，适合用在轻小型起重设备、定制化吊装工装、生产线定点工位的起重工位上，比如机加工车间里吊装重型夹具、维修车间吊装设备零部件、仓储区域吊装重型货箱这类场景，既可以单独作为终端吊具使用，也可以作为起重吊梁、组合吊具的分支吊钩来配置。

　　设计过程中需要重点校核几个关键受力位置：一是钩身弯曲段的内侧拉应力，这是吊钩承受载荷时应力最高的区域，曲面曲率半径要结合额定起重量对应的材料许用应力反复迭代，不能为了追求钩身小巧过度缩小曲率半径；二是螺杆和钩身过渡的轴肩位置，这里是截面变化的位置，要做足够大的圆角过渡，避免截面突变带来的应力集中；三是钩尖的挡边高度，要保证在索具出现小幅滑移时不会从钩尖脱出，同时挡边高度不能过高，否则会增加索具挂入时的操作难度。另外，钩身的表面要做光滑的精加工处理，不能有锻造残留的毛刺、裂纹或者凹坑，这些表面缺陷都会成为应力集中的起始点，在长期交变载荷下慢慢扩展成裂纹，最终影响吊钩的使用寿命。
