LR44规格1.5V纽扣式小型供电电池结构

　　这类纽扣式供电单元在消费电子、小型检测仪器、便携医疗设备领域的应用覆盖度极高，从手持数显游标卡尺的供电模块，到儿童电子玩具的内置电源，再到主板CMOS掉电保护回路、汽车遥控钥匙的备用供电位，都能见到同规格产品的身影。做结构设计时，这类小型供电件的尺寸边界是必须卡死的核心参数，LR44规格的纽扣电池整体为标准圆柱薄型结构，直径公差控制在±0.1mm范围内，整体厚度公差不超过0.05mm，设计电池仓时既要保证电极接触弹片有足够的预压量，避免设备跌落时出现接触断电的问题，又要预留合理的装配间隙，方便终端用户自行更换电池时不需要额外工具就能完成拆装。

　　从功能特性来看，这类1.5V的锌锰纽扣电池放电曲线相对平缓，在小电流持续供电场景下能保持稳定的电压输出，不需要额外增加稳压电路就能给低功耗数显芯片、LED指示灯这类负载供电，相比同容量的柱状干电池，它的扁平结构能大幅压缩设备的厚度方向尺寸，这也是很多超薄便携设备优先选用纽扣电池作为供电方案的核心原因。设计配套的电池固定结构时，要注意正负极的防呆设计，通常电池外壳的大面积金属面为正极，带绝缘密封圈的端面为负极，电池仓的结构要做反向防错，避免用户装反电池导致电路烧毁，同时要在电池仓侧壁预留0.2mm左右的排气间隙，避免电池长期使用出现微量漏液时，积液在密闭仓内腐蚀电路板走线。

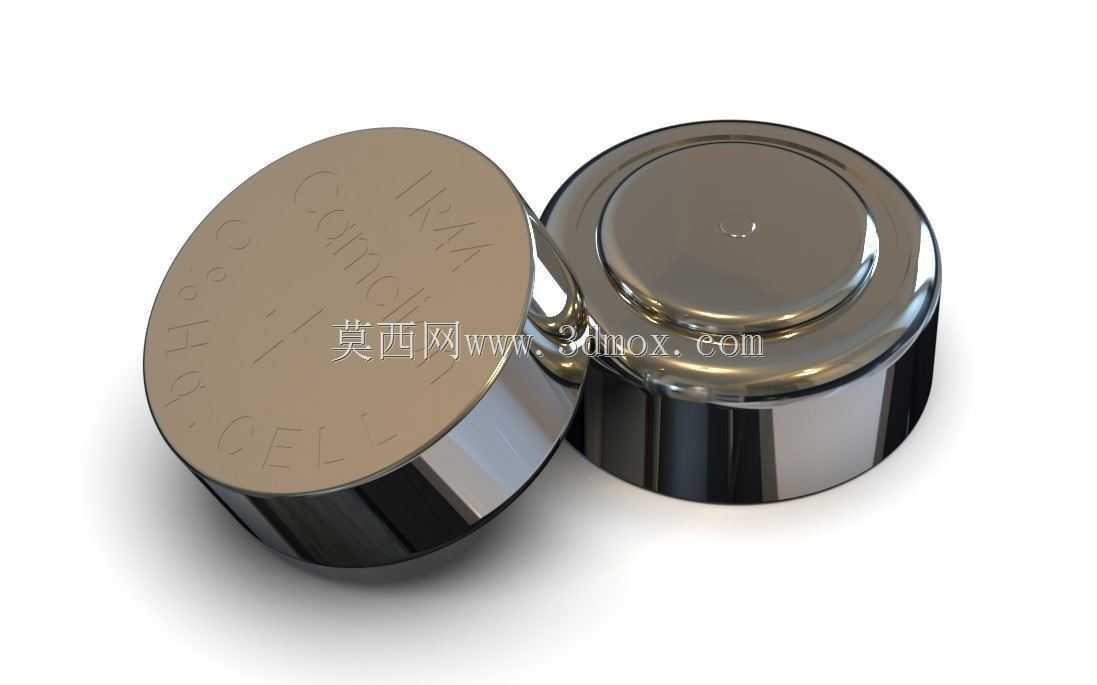

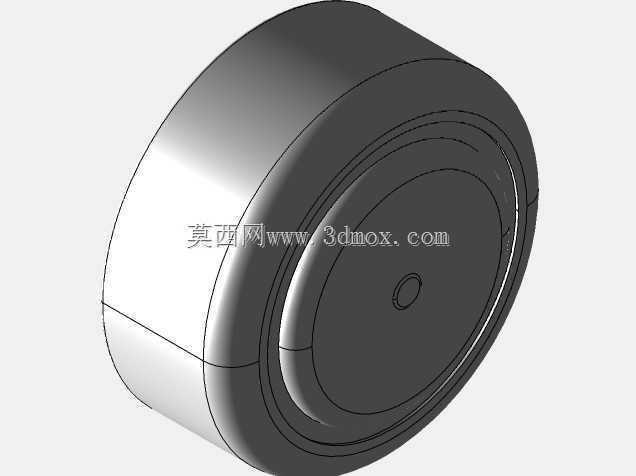

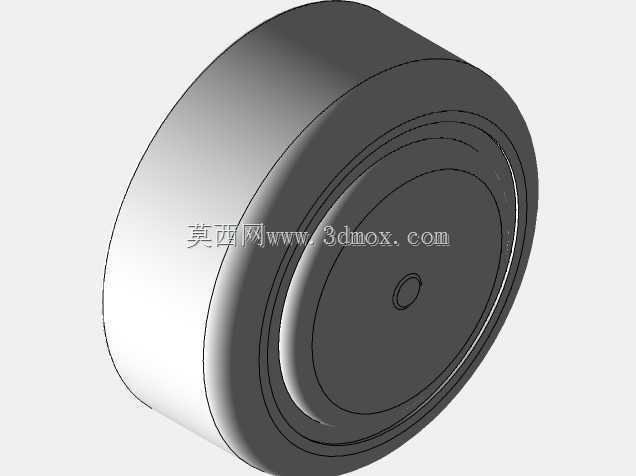

　　建模过程中要重点还原电池外壳的金属质感与端面的标识细节，外壳采用镀镍钢壳冲压成型，表面粗糙度极低，有明显的金属反光特性，端面的喷码标识要符合实际量产产品的印刷规范，不能出现字符错位、比例失调的问题。做装配干涉检查时，要注意电池与周边结构件的安全距离，尤其是带射频功能的设备，电池的金属外壳不能距离天线馈点过近，避免对信号接收造成屏蔽干扰。在工业检测类手持设备的设计中，这类纽扣电池的供电回路通常会串联一个自恢复保险丝，避免电池短路时出现过热漏液的问题，建模时也要考虑保险丝的安装位置，不能挤占电池仓的有效空间。

　　很多刚入行的结构工程师在设计纽扣电池仓时，容易忽略电池的厚度公差累积，比如选用的接触弹片弹力过大，加上电池厚度走正公差，会导致电池仓盖装配后出现凸起，影响设备的外观平整度；如果弹片弹力过小，加上电池厚度走负公差，就会出现接触不良，设备晃动时容易断电。实际选型时要先确认所选电池的实际尺寸公差带，再匹配对应弹力的磷青铜接触弹片，弹片表面做镀金处理降低接触电阻，避免长期使用后出现氧化导致的供电不稳定。另外，这类纽扣电池的存储温度范围通常在-20℃到60℃之间，设计户外使用的设备时，要考虑极端低温环境下电池容量下降的问题，预留足够的容量冗余，避免设备在低温环境下出现续航骤降的问题。

　　从装配工艺角度来说，纽扣电池的安装方式分为焊片式和弹片接触式两种，焊片式通常用于不需要用户自行更换电池的内置供电场景，比如智能电表的备用电池，通过焊片直接焊接在PCB板上，连接可靠性更高；弹片接触式多用于需要用户自行更换电池的消费类电子产品，电池仓通常设计在设备外壳侧面或者背面，带独立的电池仓盖，用卡扣或者小螺丝固定。建模时要根据实际应用场景选择对应的固定结构，不能盲目套用通用模型，比如用于医疗检测设备的电池仓，还要考虑防水密封要求，在电池仓盖位置加装硅胶密封圈，满足IP65以上的防护等级，避免消毒液体渗入仓内造成电路故障。
