锅炉系统用角式进料止回检查阀结构

　　在工业锅炉的给水进料回路里，这类角式结构的进料检查阀是保障管路压力稳定、避免介质倒流的核心承压部件，日常运行中直接衔接进料泵出口与锅炉进水段的管路，承担着单向通断、压力隔断的关键作用。从实际工况适配来看，锅炉运行时内部汽包压力会随负荷波动出现变化，当进料泵因工况调整短暂停转、或者出口压力低于锅炉内部压力时，阀瓣会在压差作用下快速落座密封，彻底切断锅炉侧带压热水、蒸汽向进料泵侧回流的路径，避免泵体叶轮受反向介质冲击出现气蚀、反转损坏，同时也能防止锅炉内部压力非正常卸压，保障汽包水位稳定在工艺允许的区间内。

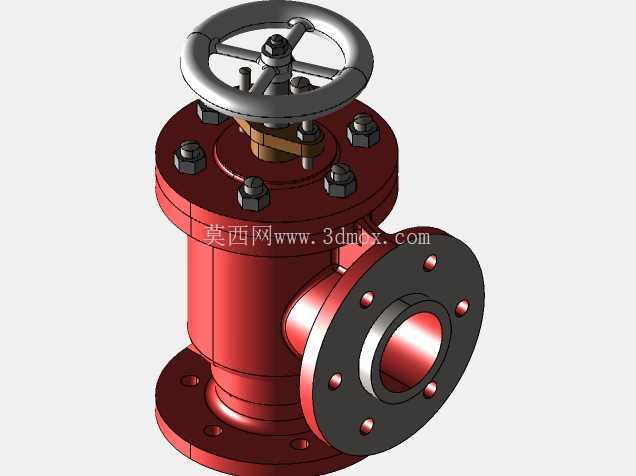

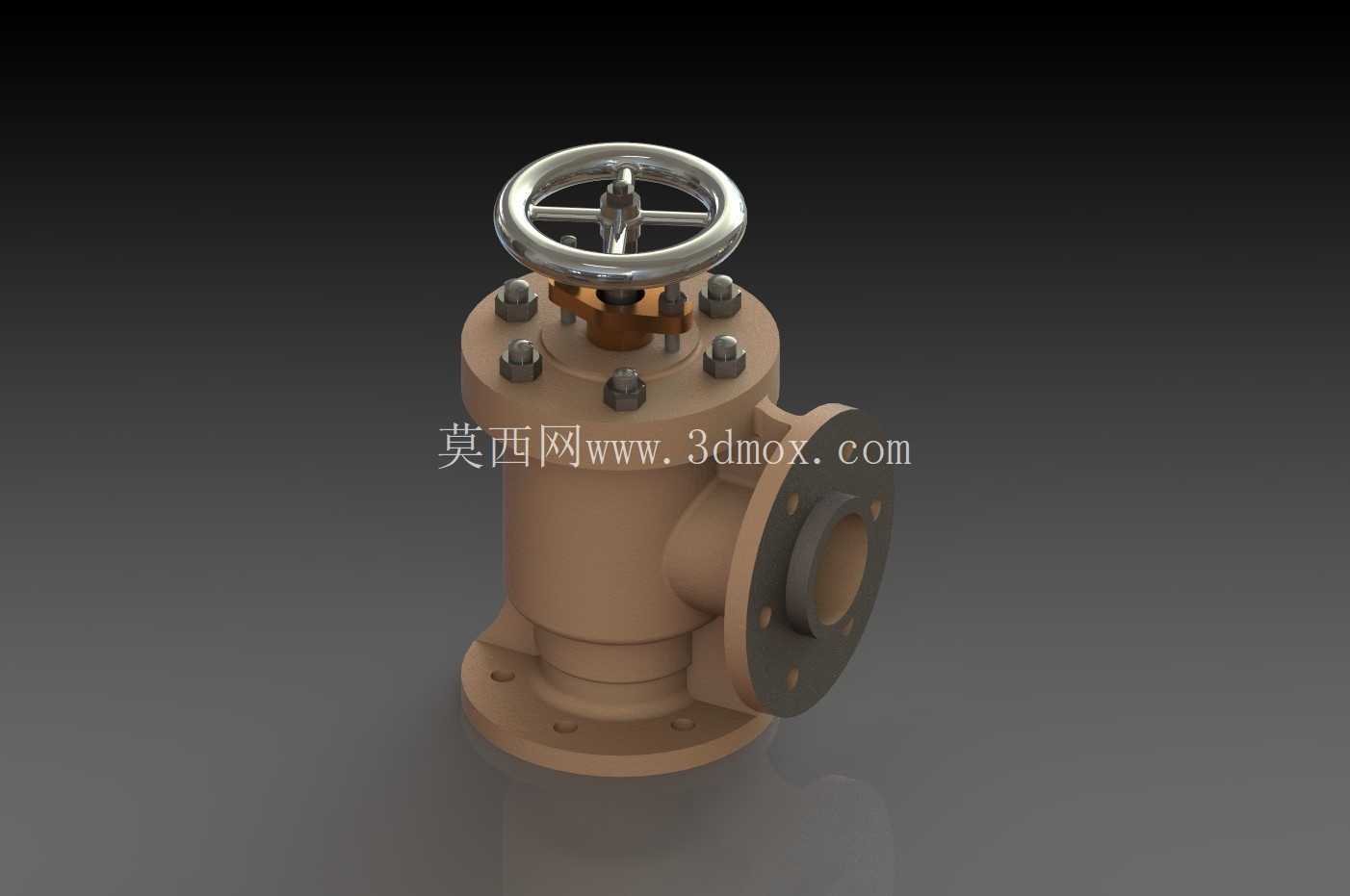

　　从结构设计逻辑来看，这款阀采用角式通径布局，介质从底部法兰垂直进入阀腔，转向90度后从侧方法兰流出，这种流道设计一方面能缩短锅炉进水段的管路排布长度，减少现场安装时的弯头使用量，降低管路沿程阻力损失；另一方面垂直布置的阀瓣导向结构，能让阀瓣在重力与介质压力共同作用下保持对中落座，避免长期运行出现偏磨导致的密封失效。顶部的手轮结构并非用于日常工况调节，而是作为检修、应急截断的辅助操作部件，当需要对进料泵侧管路进行维护、或者阀瓣密封面出现异物卡涩时，可通过旋转手轮带动阀杆下压，强制将阀瓣压在密封座上实现可靠截断，日常正常运行时手轮处于全开位置，不干扰阀瓣的自动启闭动作。

　　从安装边界与尺寸适配角度，建模时严格参照工业锅炉给水阀的通用安装规范，底部采用圆形法兰连接结构，法兰面均布螺栓孔的孔距、孔径匹配中低压锅炉管路的对应通径法兰标准，侧方出口法兰同样采用同压力等级的法兰连接形式，安装时需保证阀腔垂直方向的垂直度偏差不超过1度，避免阀瓣导向卡涩影响启闭灵敏度。阀体外壁的加强筋布局围绕介质转向的高压区设置，在阀腔转角处做了圆弧过渡处理，减少介质高速转向时的湍流冲刷，降低长期运行的局部冲蚀磨损速率。顶部的填料函结构采用多层密封填料设计，可在阀杆上下动作时阻止阀腔内带压介质从阀杆间隙泄漏，填料压盖通过两侧螺栓均匀压紧，避免压偏导致的阀杆卡滞或密封失效。

　　从功能特性的细节设计来看，阀瓣密封面采用堆焊硬质合金的结构，可承受锅炉给水中少量杂质的冲刷，同时在阀瓣与导向套之间预留了合理的配合间隙，既保证阀瓣上下动作的顺畅性，又避免间隙过大导致阀瓣落座时出现偏斜。阀座与阀体采用过盈配合加密封焊的连接形式，杜绝长期运行中阀座松动移位导致的密封失效。手轮采用轮辐式结构，操作时的力臂长度匹配人工操作的力矩需求，无需额外加力杆即可实现强制密封的压紧操作，手轮与阀杆之间通过方榫连接，传递扭矩可靠无打滑风险。在实际选型适配中，这类阀通常适配中低压工业锅炉的给水回路，安装位置需预留足够的顶部操作空间，保证手轮操作时无周边构件干涉，同时侧方出口需与锅炉进水口保持同轴度偏差在允许范围内，避免管路安装应力作用在阀体上导致法兰密封面泄漏。建模过程中对所有配合面的公差、密封面的粗糙度要求都做了对应结构体现，可直接用于管路排布的干涉检查、安装模拟，也可作为同类型阀门结构优化设计的参考基准，还原了实际产品的所有装配关系与外部安装接口尺寸。
