34英寸嵌入式燃气对流烤箱结构设计

　　在商用厨房与高端家用厨装一体化项目的布局设计中，嵌入式厨电的三维建模精度直接决定了现场安装的适配效率，这款34英寸规格的内置燃气对流烤箱，是针对标准橱柜预留位开发的适配型产品，建模过程中需要兼顾设备本身的功能结构与安装边界的公差配合。从实际应用场景来看，这类大尺寸嵌入式烤箱多用于开放式厨房的中岛台、整体橱柜的高柜嵌入位，既可以满足家庭多人口的烘焙、炙烤、食物加热需求，也适配小型私厨、烘焙工作室的日常餐食制作场景，相比台式烤箱，嵌入式安装能够最大化利用橱柜垂直空间，避免台面积攒冗余设备，保持厨房操作面的整洁连贯。

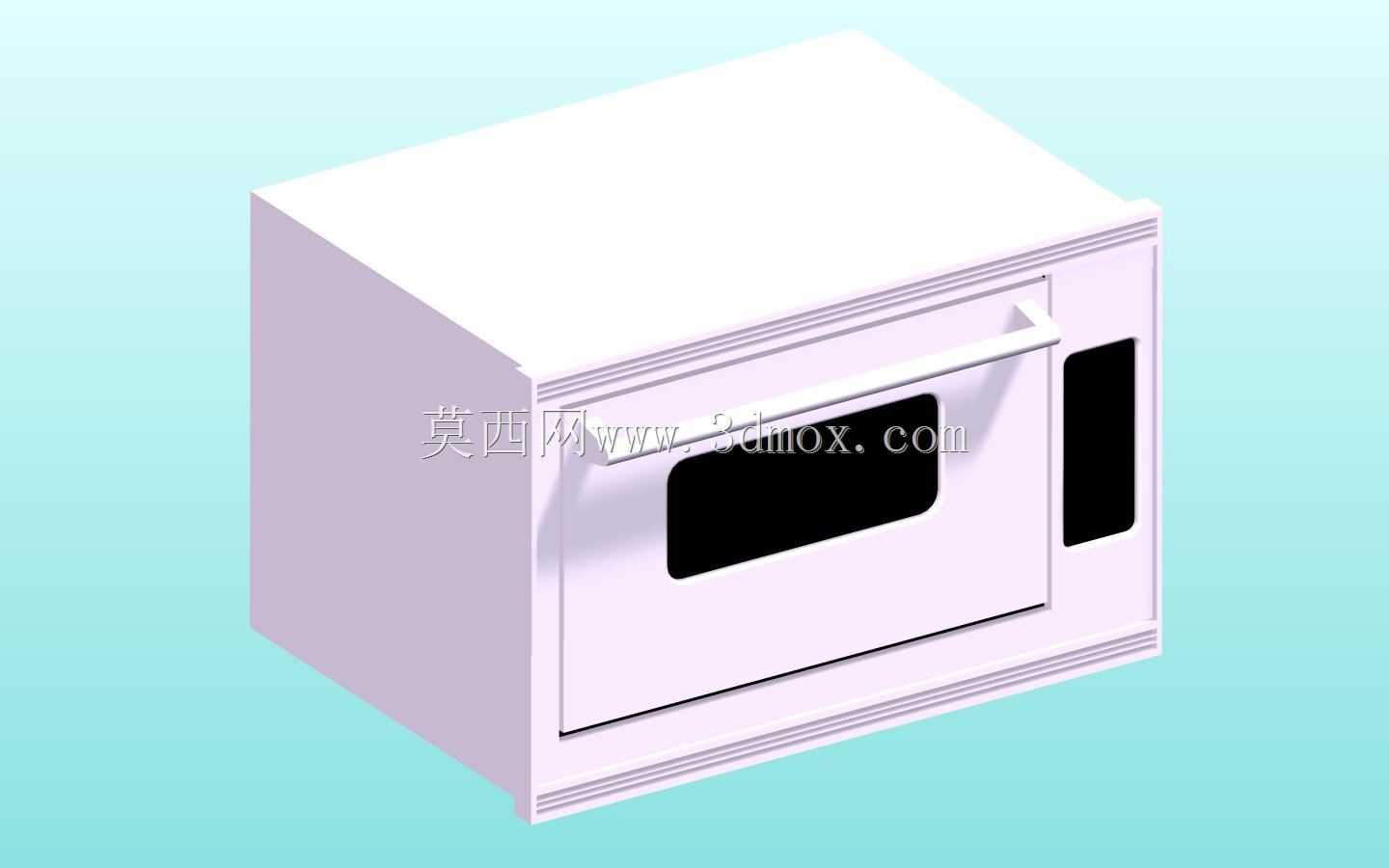

　　从功能特性层面拆解，这款燃气对流烤箱的核心结构包含腔体保温层、燃气燃烧腔、对流风道、门体密封结构、控制面板安装位五个核心部分。建模时首先确定的是34英寸对应的外形安装尺寸，宽度方向匹配标准橱柜的600mm进深柜体预留位，高度方向适配三层抽屉位的竖向空间，设备外壳的侧边预留了2mm的安装调节间隙，方便现场安装时微调水平度，避免与柜体侧板出现硬接触挤压。设备正面的门体采用下沉式把手设计，把手突出门体的距离控制在35mm以内，既保证开门时的握持受力空间，又不会突出过多磕碰过往人员，门体上的观察窗采用耐高温钢化玻璃的安装位预留，玻璃与门体内衬之间预留了密封胶条的安装槽，能够避免腔体热量外泄，提升保温效率。

　　设备右侧的黑色区域是控制面板与散热出风口的集成位，建模时特意将散热口的位置设置在远离橱柜木质板材的一侧，出风口与柜体之间预留了15mm的散热间隙，避免长期高温烘烤导致柜体板材变形。腔体内部的对流风道设计是这款烤箱的核心功能结构，燃气燃烧产生的热量通过背部的离心风机带动，在腔体内部形成循环热流，相比普通直燃式烤箱，对流结构能够让腔体内各点的温度差控制在5℃以内，避免烘焙过程中食物出现局部烤焦、局部未熟的问题，建模时风道的弧度经过多次调整，保证气流循环时没有死角，同时降低风机运转时的风噪。

　　从设计思路的落地来看，这款模型的建模优先级首先是安装边界的准确性，所有外轮廓尺寸严格按照厨装一体化的通用标准设定，橱柜预留位的开孔尺寸可以直接参考模型外轮廓每边预留5mm的安装间隙即可，不需要额外做尺寸转换。其次是功能结构的可装配性，门体的铰链安装位、燃烧器的固定位、控制面板的卡扣位都在模型中做了准确的结构预留，结构工程师可以直接在这个模型基础上拆分零件图，做后续的工程图输出与钣金展开计算。设备的外壳采用冷轧钢板喷涂的工艺预留，模型中外壳的壁厚设定为1.2mm，匹配常规厨电外壳的钣金加工厚度，腔体内部的保温层预留了30mm的填充空间，可以填充硅酸铝保温棉，降低外壳表面的温升，避免使用过程中误触烫伤。

　　在实际的项目选型中，这款34英寸的烤箱适配的橱柜高度一般在850mm-900mm的标准操作台面高度，嵌入后烤箱门体的下沿距离地面的高度控制在750mm左右，符合人体工程学的操作高度，用户取放食物时不需要过度弯腰。设备背部预留了燃气管道与电源的走线位，走线槽的深度设置为40mm，能够容纳燃气波纹管与电源线同时排布，避免安装时出现管线挤压的问题。相比小尺寸烤箱，34英寸的腔体容积可以同时容纳两个60cm的烤盘，满足大批量烘焙的需求，对流风扇的转速预留了三档调节的结构空间，可以根据不同的烹饪场景调整热流循环的强度，比如烘烤酥点时用高转速快速定型，烘烤肉类时用低转速保持肉质水分。

　　建模过程中对细节结构的处理也贴合实际生产需求，比如门体的密封胶条采用嵌入式安装槽设计，胶条更换时不需要拆卸整个门体，直接从卡槽中拉出即可更换，降低后期维护的难度。设备底部预留了四个可调支撑脚的安装位，支撑脚的调节行程为20mm，可以适配地面不平整的安装场景，保证设备放置水平，避免烘烤过程中出现油脂、积液向一侧倾斜堆积的问题。整个模型的结构拆分逻辑完全按照实际生产的装配顺序搭建，从外壳钣金到内部腔体，再到功能组件的安装位，都保留了合理的装配间隙，不存在结构干涉的问题，能够直接用于厨电方案的展示、安装布局的校验以及后续的结构细化设计。
