强制循环超临界卧式蒸汽发生器锅炉结构

　　这套强制循环超临界蒸汽发生设备，核心采用管道膜式壁的承压受热结构，整体为卧式模块化布局，配套单一燃气燃烧器单元，可实现整体移位转场，设计定位面向科技试验类原型验证场景，未配置冗余的外围配套辅机结构。从实际应用场景来看，这类设备主要适配需要高参数蒸汽输出的试验台架、移动式能源供给站点，或是小型分布式能源系统的核心产汽单元，相比传统立式散装锅炉，卧式模块的结构形式能大幅压缩现场安装的施工周期，模块出厂前可完成大部分受热面管路的焊接与密封性检测，现场仅需完成模块间的管路对接、燃烧系统与控制系统的联调即可投用。

　　设备的功能特性围绕超临界参数下的强制循环逻辑设计，膜式壁结构由多排平行的受热管道与鳍片焊接密封组成，既可以构成封闭的炉膛烟气流通通道，减少炉墙的散热损失，又能作为承压受热面直接吸收炉膛燃烧释放的辐射热量，管道内部的工质在强制循环泵的驱动下保持稳定流速，避免超临界参数下因工质物性变化导致的传热恶化问题，单一燃气燃烧器的布置方式简化了燃烧控制系统的逻辑，降低了多燃烧器配风、火焰匹配的调试难度，同时也减少了燃烧侧的故障点。

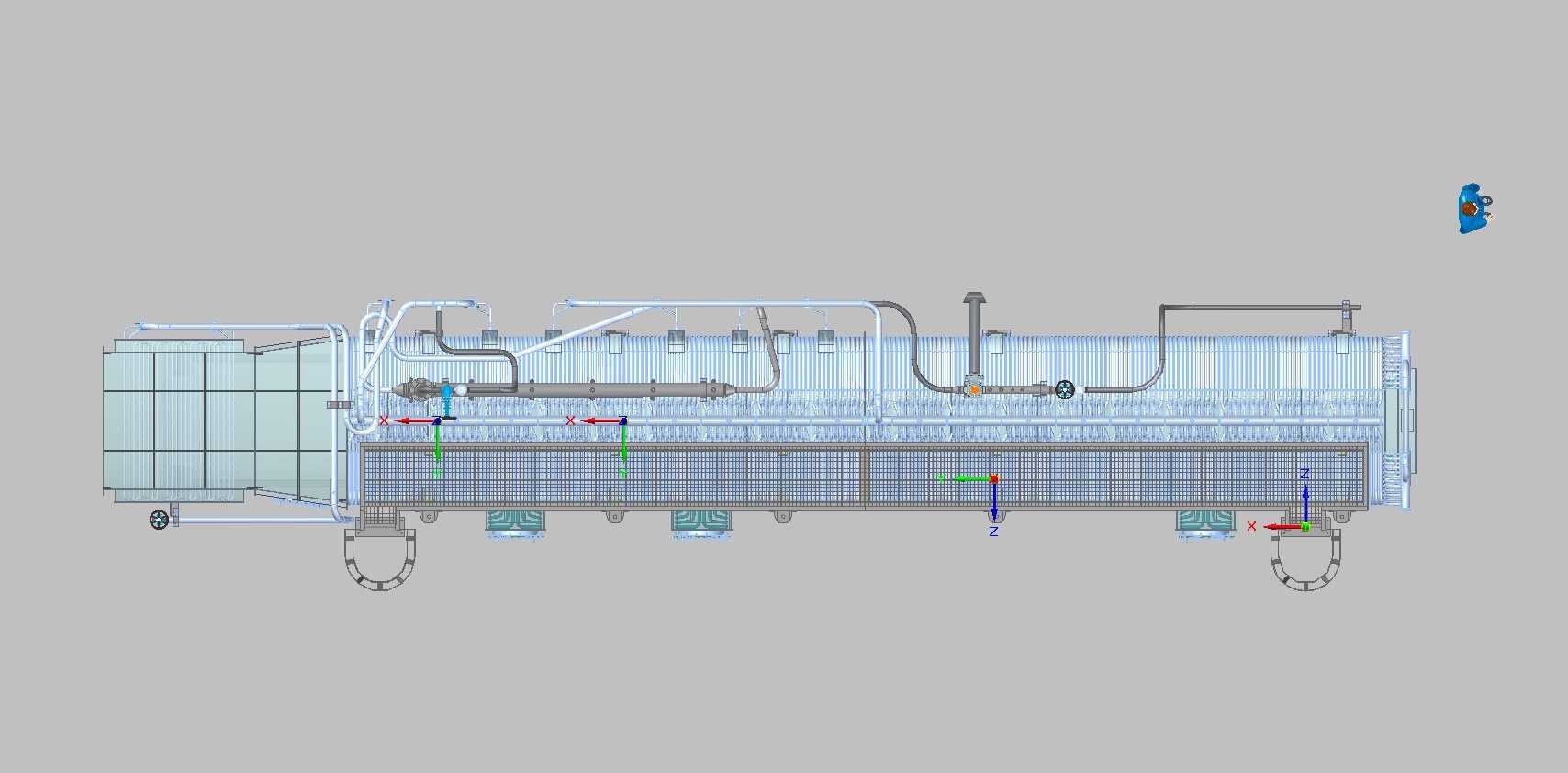

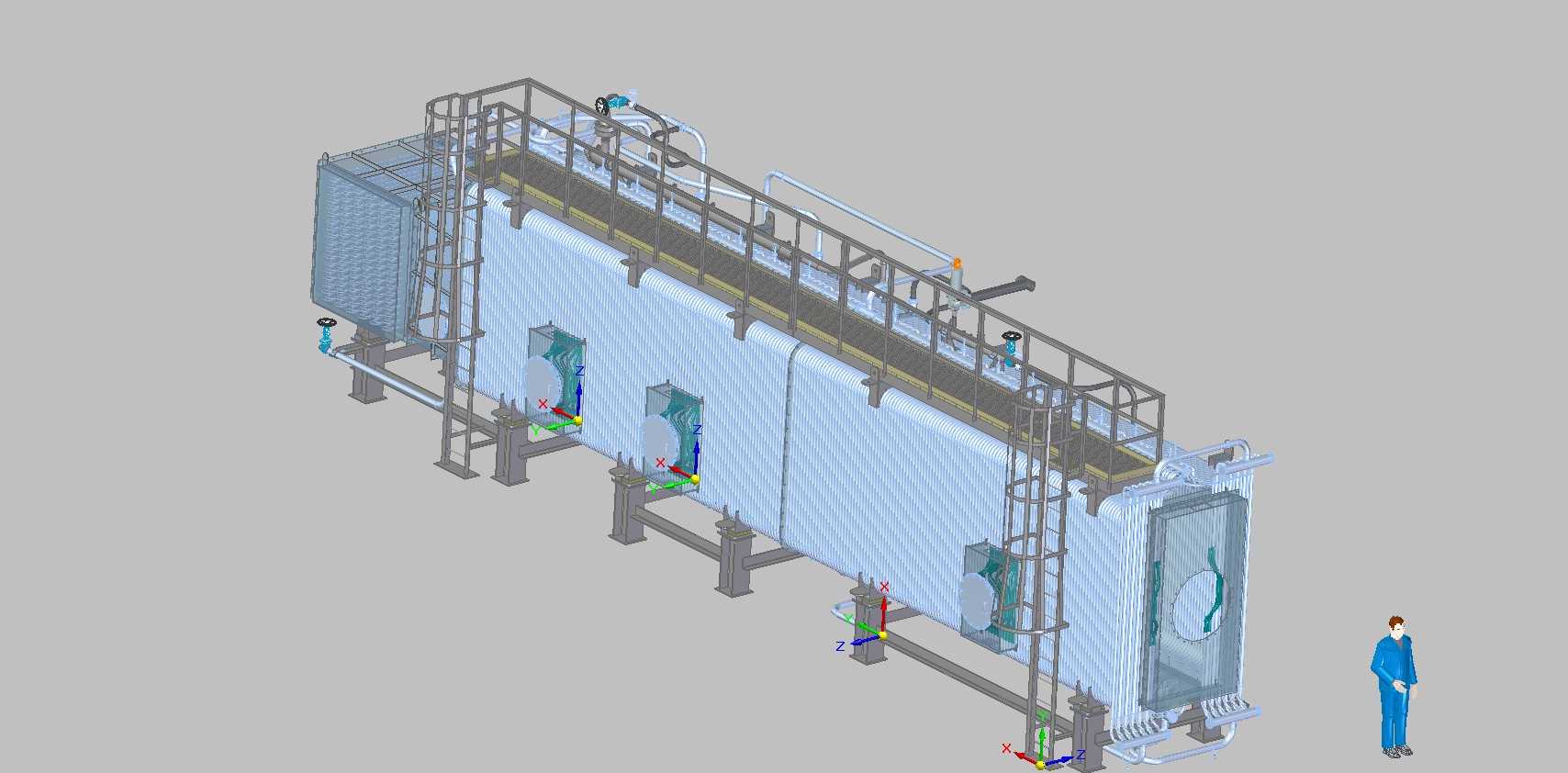

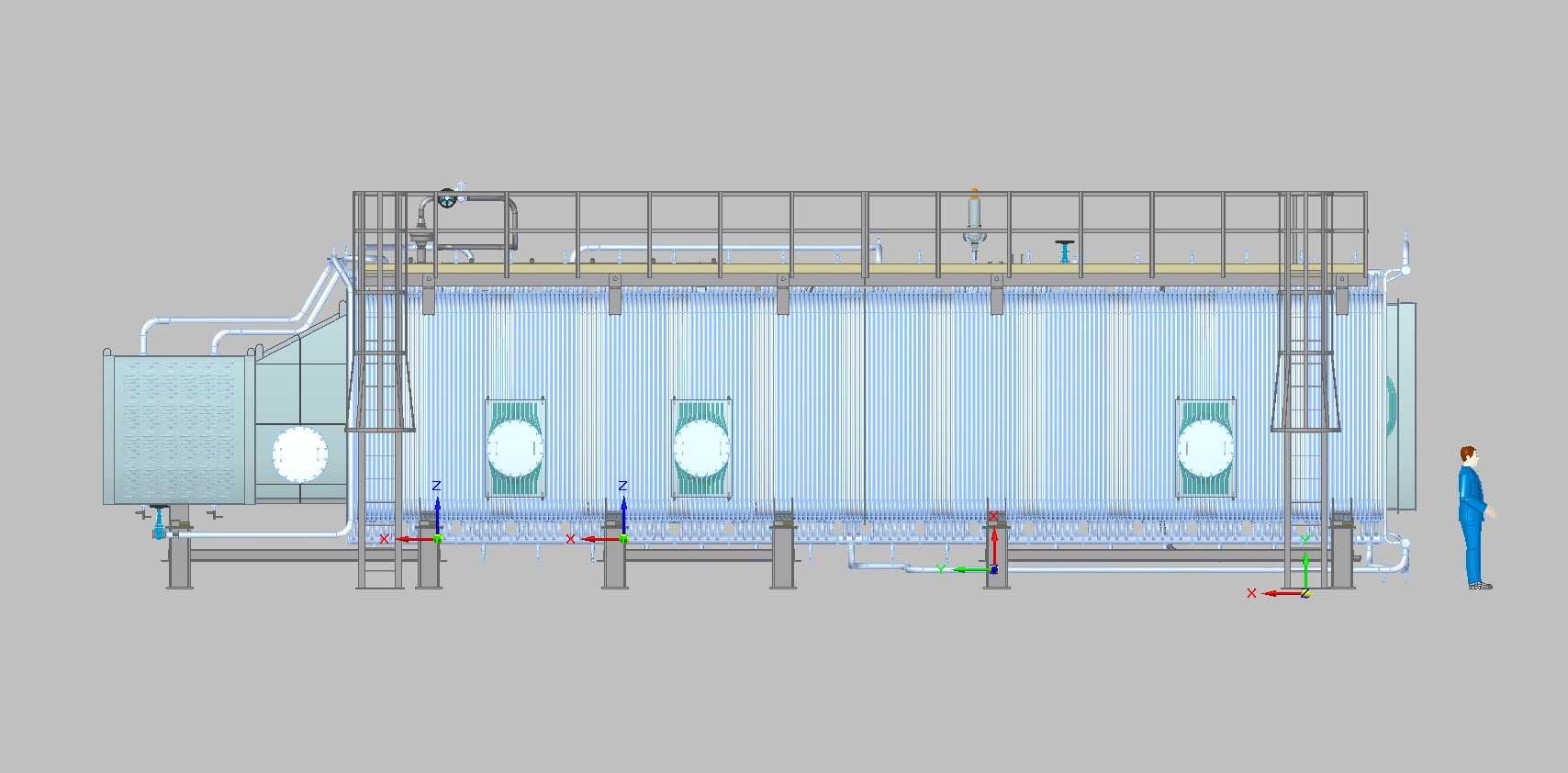

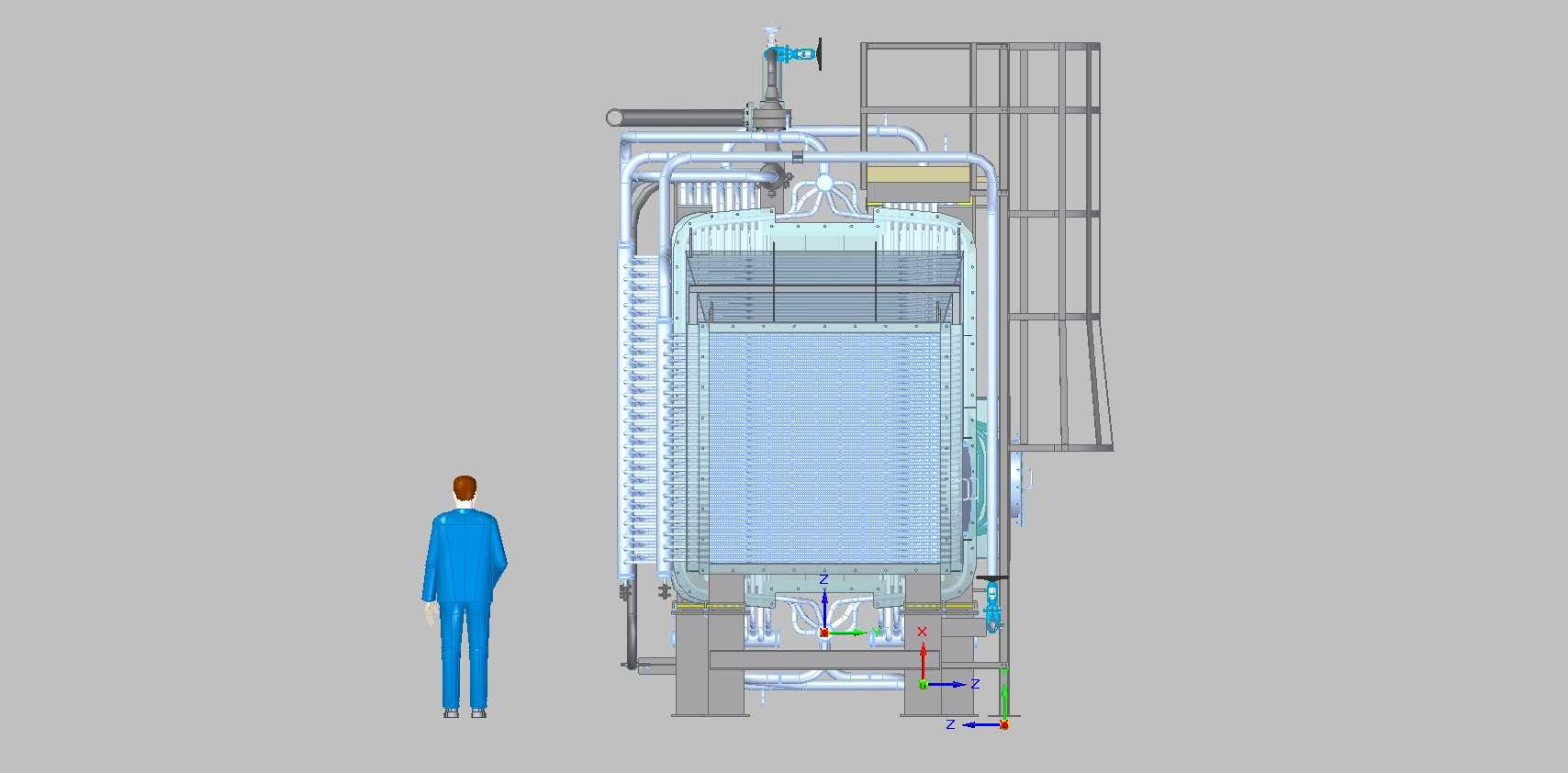

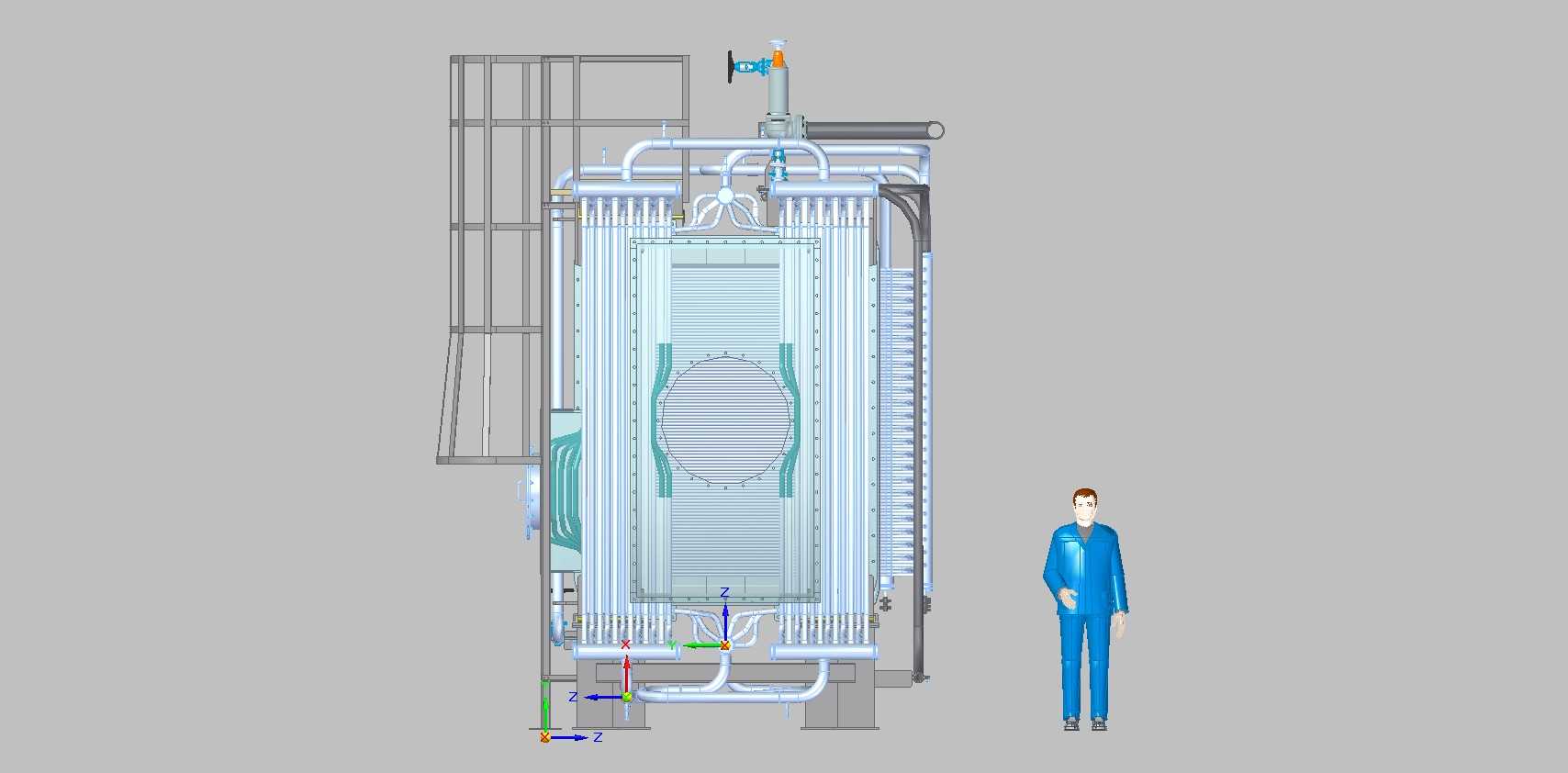

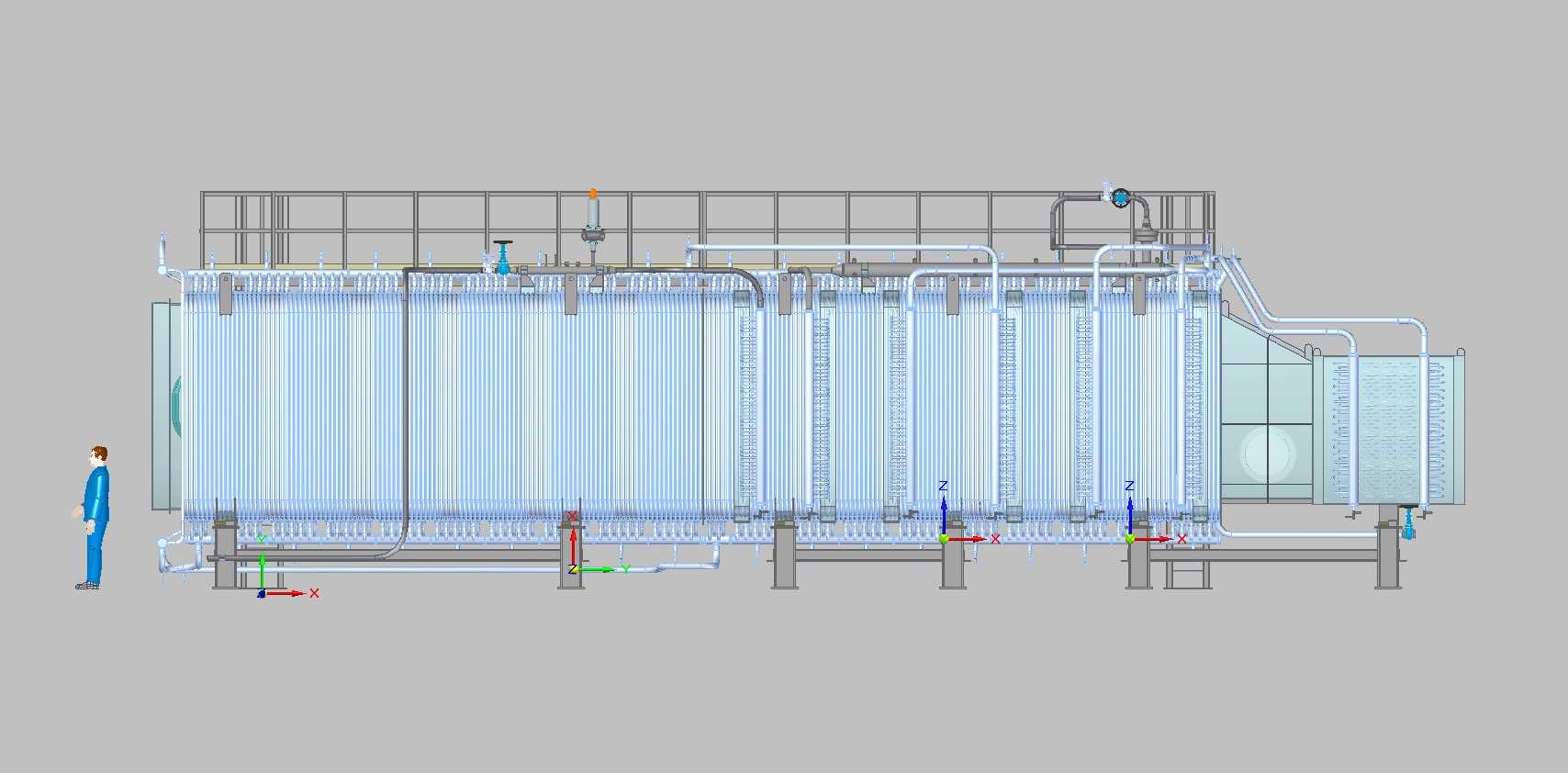

　　从设计思路层面，建模过程中优先保证了受热面管路的走向合理性，所有管道的弯曲半径、支吊架的布置位置都符合管路应力校核的基本要求，顶部设置的检修平台与护栏结构，满足设备运行期间巡检、检修的操作空间需求，底部的支撑钢结构采用分段式设计，每个模块对应独立的支撑立柱，可适配不同平整度的安装基础，同时预留了模块移位时的吊装接口。外形尺寸与安装边界方面，整套设备的横向跨度根据受热面模块的数量确定，单组膜式壁模块的宽度统一，可根据实际产汽量需求增减模块数量，设备的高度方向预留了燃烧器安装、顶部管路巡检的操作空间，底部支撑结构的高度满足下联箱、排污管路的安装与检修需求，设备侧面预留了足够的操作通道，可满足日常巡检、阀门操作、局部检修的空间要求，设备两端的管路接口采用标准化法兰连接形式，对接时无需额外调整管路走向，可直接与外部的汽水系统、烟风系统对接。

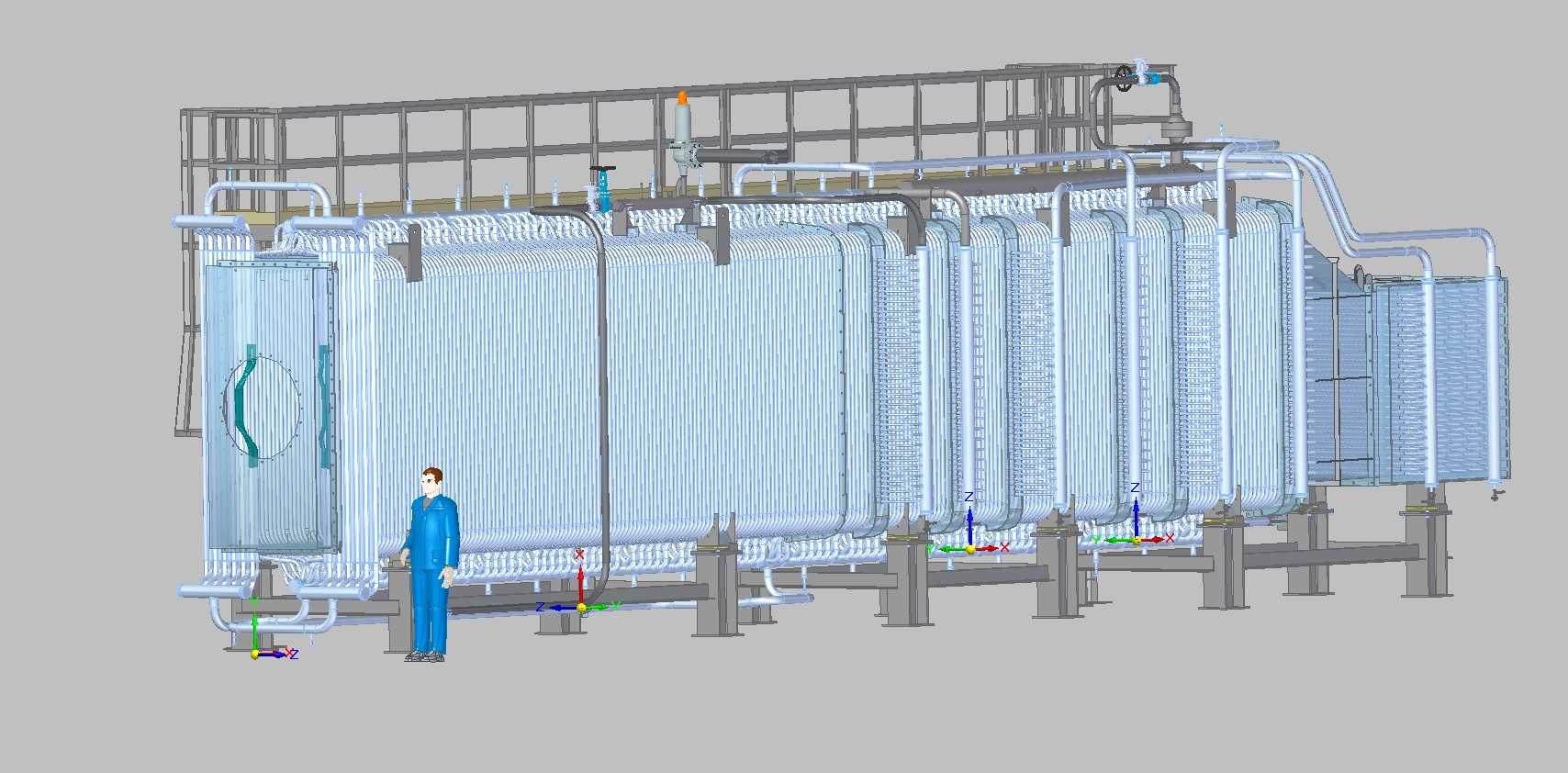

　　建模时对膜式壁的鳍片密封结构、管道与支吊架的连接节点、顶部平台的护栏连接结构都做了精细化还原，可直接用于设备的结构展示、安装方案模拟，或是后续的管路应力分析、受热面传热计算的基础模型参考，对于从事锅炉结构设计、模块化能源设备研发的工程人员来说，该模型可直观呈现卧式强制循环超临界锅炉的整体布局与核心结构细节，为同类型设备的方案设计提供结构参考。
