带侧部阻挡结构的动力滚筒输送线

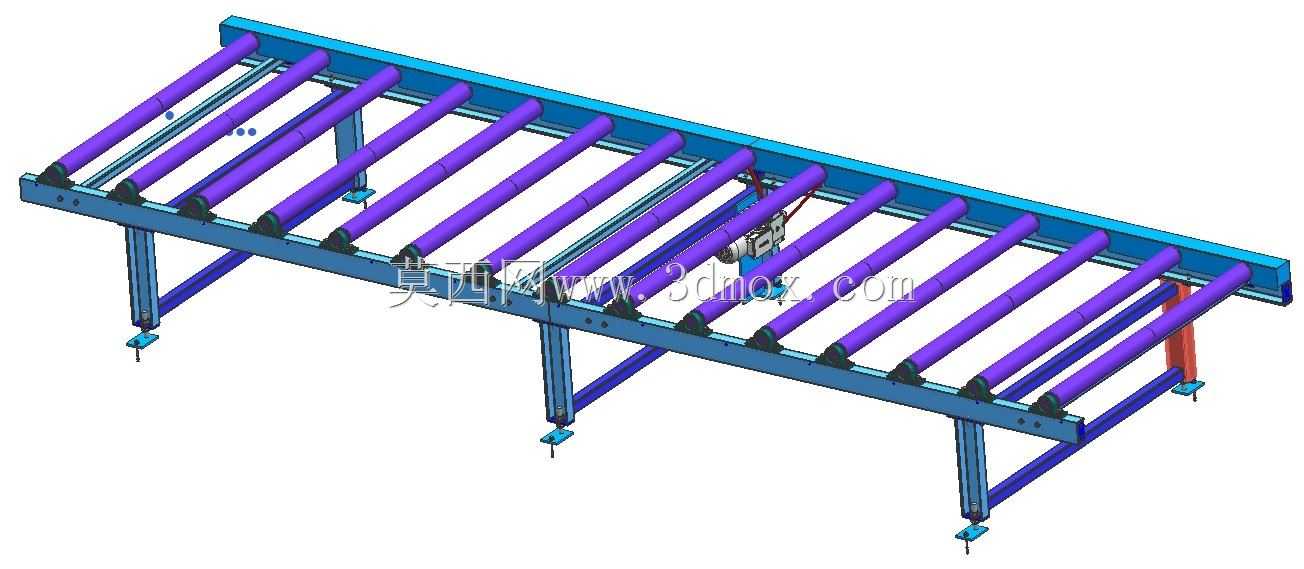

　　这款滚筒输送结构主要面向车间内的平面物料转运场景，常见于包装产线末端、仓储分拣区、零部件加工工序间的物料衔接环节，可承载箱装件、托盘类工件、成型加工件的水平输送需求，替代传统人工搬运的低效模式，适配连续化生产的节拍要求。从结构设计来看，主体框架采用型钢焊接成型，两侧设置通长的侧边挡板，既可以作为滚筒安装的基准支撑，也能避免输送过程中物料从侧边滑落，支腿部分采用可调节脚杯结构，安装时可根据现场地面平整度调整整体高度，保证输送面的水平度，支腿间设置横向斜撑加固，抵消设备运行时的振动偏移，提升整体机架的刚性，避免长距离输送时出现机架侧弯变形。

　　滚筒采用平行排布方式，滚筒间距根据常规输送物料的最小底面尺寸设定，保证最小规格的工件也不会卡在滚筒间隙中，滚筒端部通过轴承座固定在侧架上，转动阻力小，长时间运行也不会出现卡滞问题，其中部分滚筒位置预留了动力安装位，可根据实际使用需求加装链轮或者同步带传动结构，实现动力输送，无动力场景下也可直接作为重力式辊道使用，适配不同的投资预算与使用场景。设计过程中优先考虑了安装边界的适配性，设备整体宽度根据常规托盘与周转箱的尺寸设定，支腿的安装孔位预留了横向调节余量，可对接不同高度的上下游设备，比如包装机出料端、分拣台、提升机入口等，不需要额外做复杂的转接结构。侧架上预留了传感器安装支架的固定位，可按需加装光电传感器实现物料到位检测，对接自动化产线的控制系统，实现物料输送的启停控制，避免物料在末端堆积。滚筒表面采用硬质处理，耐磨性能优异，可承载一定重量的金属工件输送，不会因为长期摩擦出现滚筒表面凹陷影响输送平稳性。设备整体采用模块化设计思路，单段输送线可通过端部的连接法兰实现多段拼接，根据车间的实际布局延长输送距离，也可拼接成转弯段（需配套转弯滚筒）组成环形输送回路，适配不同的车间布局需求。

　　在实际使用中，这类输送结构可大幅降低工序间的搬运人力投入，比如在五金加工车间，可将冲压完成的工件直接通过该输送线转运到下一焊接工序，不需要人工反复搬运料箱；在仓储物流场景中，可对接入库分拣线，将打包完成的货品直接输送到扫码分拣工位，提升分拣效率。设计时充分考虑了维护便利性，滚筒采用快拆式固定结构，单根滚筒出现磨损损坏时，不需要拆解整体机架，仅需拆下端部的固定卡簧即可更换滚筒，大幅降低后期维护的时间成本。机架表面采用喷塑处理，防锈性能优异，可适配潮湿或者多粉尘的车间环境，不会因为长期使用出现锈蚀掉渣污染输送物料的问题。

　　支腿的脚杯采用防滑橡胶底座，安装在水泥地面上不需要打膨胀螺栓也可保证设备稳定性，临时调整产线布局时可直接移位重新调平即可投入使用，不需要复杂的二次安装。输送面的高度设定符合人工操作的 ergonomic 要求，当需要人工在输送线两侧取放物料时，作业人员不需要过度弯腰或者抬手，降低长期作业的疲劳感。整体结构没有冗余的设计，所有型材与部件都采用标准件，加工制作难度低，普通的机加工车间即可完成生产组装，不需要特殊的加工设备，制造成本可控，适合中小批量的产线配套使用。
