标准19英寸4U机架式设备安装机箱

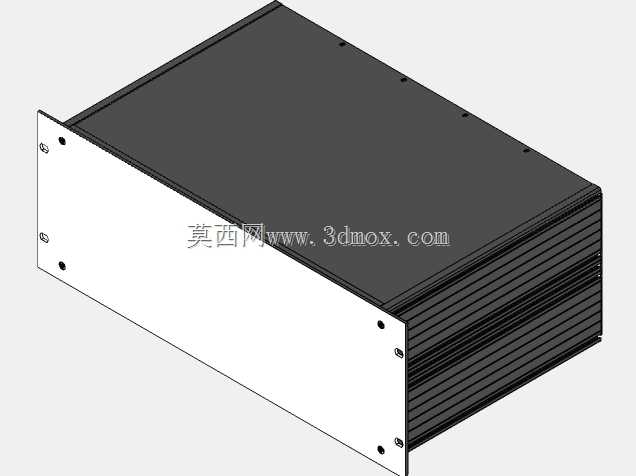

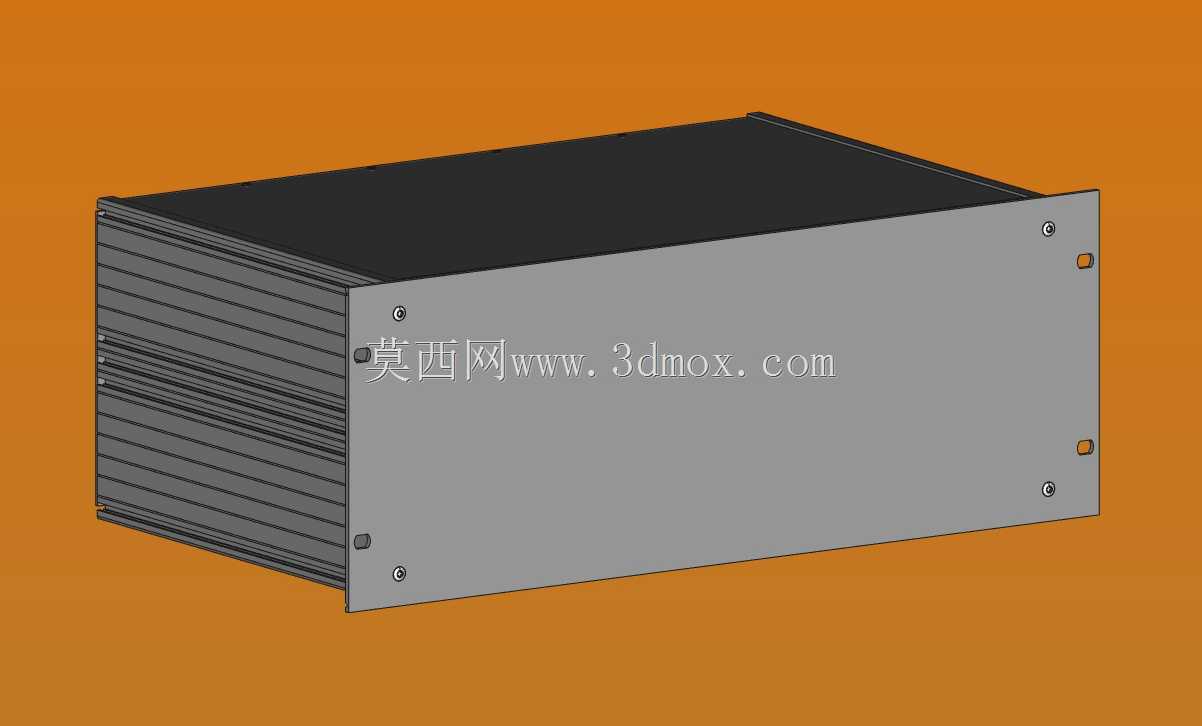

　　在数据中心、工业控制机柜、通信基站机房的标准19英寸机架部署场景中，这类4U规格的机架箱是承载电子设备、电源模块、工控板卡的核心安装载体，其设计完全遵循通用机架安装的规范要求，可直接适配市面上绝大多数标准19英寸服务器机柜、开放式机架的安装立柱间距，无需额外定制转接配件。从实际工程应用来看，这类机箱的深度尺寸匹配常规280mm深度的机架安装空间，安装时仅需通过机箱前面板两侧的固定孔位，使用M6规格的机柜螺丝与机架立柱锁紧，即可完成设备的固定，前后预留的通风间隙可满足内部设备的自然散热或强制风冷需求，不会因为安装贴合度过高导致风道堵塞。箱体主体采用拼接式铝型材结构设计，侧壁的叠层筋条一方面提升了整体结构的抗形变能力，在4U高度对应的安装空间内，即使堆叠放置多台同规格机箱，也不会出现箱体受压变形挤压内部器件的问题；另一方面筋条形成的凹凸结构可作为辅助散热筋，将内部器件产生的热量通过侧壁传导至外部环境，降低内部积热的风险。前面板采用平整的金属板材加工，预留的固定孔位除了用于机架安装外，还可根据实际使用需求加装状态指示灯、电源开关、接口面板等配件，面板边角做了小尺寸的倒角处理，避免安装维护过程中划伤操作人员。

　　箱体顶部采用封闭盖板设计，通过侧边的快拆螺丝固定，日常维护时无需将整个机箱从机架上拆下，仅需拧下顶部盖板的固定螺丝即可打开箱体，对内部安装的板卡、电源模块进行检修或更换，大幅降低机房运维的操作难度。从设计思路上看，这类机架箱完全围绕标准机架的安装兼容性展开，所有安装孔位的间距、机箱的宽度尺寸都严格遵循19英寸机架的通用规范，4U的高度规格对应177.8mm的垂直安装空间，可容纳常规尺寸的ATX电源、多块工控主板、交换板卡等器件，内部预留的安装柱位可根据器件尺寸调整固定位置，适配不同规格的电子模块安装需求。

　　在实际选型过程中，这类机箱常被用于工业控制机房的PLC模块承载、通信基站的传输设备安装、小型数据中心的边缘计算节点部署，也可作为实验室测试设备的承载外壳，其标准化的安装尺寸可大幅降低设备集成的适配成本，无需针对不同品牌的机柜做定制化修改。箱体两侧的橙色固定块为辅助定位件，在将机箱推入机架的过程中，可先通过该定位块与机架立柱的导向槽对齐，避免机箱推入过程中出现偏移导致内部接线磕碰，待机箱完全推到位后再锁紧前面板的固定螺丝，单人即可完成设备的上架安装操作，无需额外人员辅助托举。

　　箱体表面采用哑光喷塑处理，既可以提升金属表面的抗氧化能力，适应机房长期恒温恒湿的运行环境，也可避免金属表面反光对运维人员的视线造成干扰，整体外观简洁规整，符合工业设备的设计审美。从安装边界来看，该机箱安装后前面板与机架立柱齐平，不会突出机架表面影响机柜前门的关闭，后部预留的接线空间可满足电源走线、网线光纤布线的弯曲半径要求，不会出现线缆过度弯折导致信号衰减或线芯断裂的问题。在结构强度设计上，箱体的承重能力可满足满配15kg内部器件的承载需求，即使长期安装在机架上也不会出现底部下垂变形的问题，适配长期固定安装的使用场景，无需定期对安装固定件进行紧固调整。
