带复杂曲面叶片的涡轮叶轮结构设计

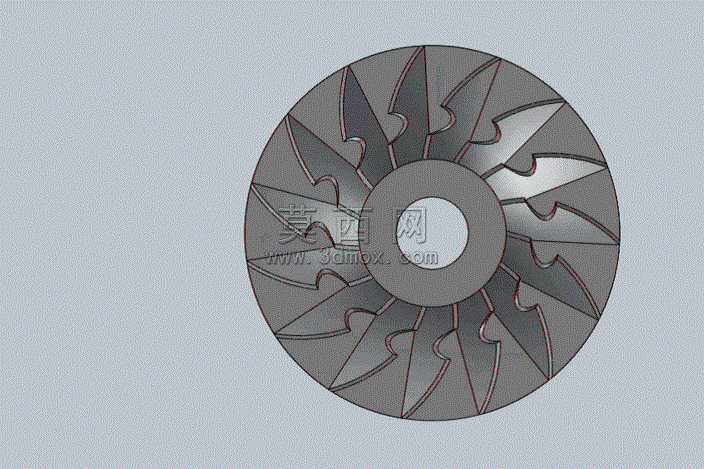

本涡轮叶片模型采用SolidWorks进行全参数化三维建模，整体围绕中心轮毂做圆周阵列布局，建模初期先完成中心轮毂的基体绘制，以回转特征构建出带中心安装孔的轮毂主体，精准控制轮毂的内外径尺寸与轴向厚度，保证后续叶片安装的基准精度。叶片部分采用曲面建模思路，先绘制叶片的翼型截面轮廓，结合流体力学特性设计叶片的前缘、后缘弧度与叶身扭曲角度，通过放样、边界凸台等特征完成单个叶片的实体构建，确保叶片型面顺滑无棱角，既满足流体通过时的导流需求，也兼顾结构强度要求。完成单个叶片建模后，以轮毂中心轴为阵列轴，按照等角度圆周阵列规则生成全部叶片，阵列过程中严格校验每个叶片与轮毂的衔接位置，通过合并实体、圆角过渡处理消除叶片根部的应力集中隐患，让叶片与轮毂的连接部位过渡自然。模型渲染阶段采用金属哑光材质模拟高温合金的质感，对叶片表面做细微的纹理处理还原真实加工质感，通过环境光遮蔽效果凸显叶片之间的间隙层次与曲面弧度，清晰呈现叶身的弯曲走向与型面变化。结构设计上充分考虑涡轮的工作场景，中心安装孔预留了键槽位置，方便后续与传动轴的装配定位，叶片的厚度从根部到前缘做渐变处理，根部加厚提升连接强度，前缘减薄优化流体切入角度，整体结构对称度高，旋转动平衡性能优异。设计过程中反复调整叶片的安装角与重叠度，在保证叶片数量合理的前提下，优化流体在叶轮流道内的流动路径，减少气流扰动带来的能量损失，同时控制整体重量避免转动惯量过大，模型所有特征均保留参数化编辑能力，可根据不同的功率需求、工况参数调整叶片数量、扭曲角度、轮毂尺寸等关键参数，适配不同规格的涡轮设备使用需求。
