电火花线切割用旋转夹具结构设计

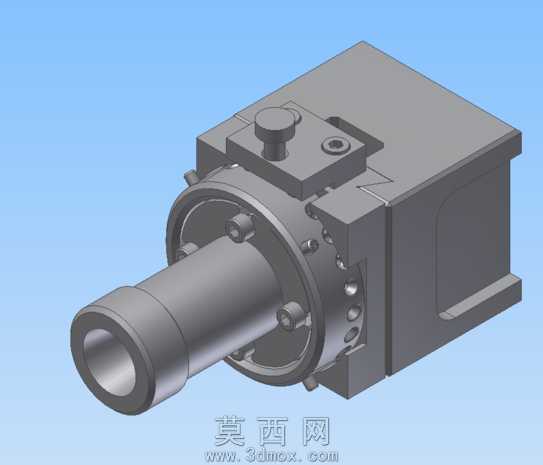

本作品为电火花线切割加工配套的旋转夹持装置，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工装配公差要求，对每一处配合面都做了公差适配的结构预留。整体模型采用实体建模结合装配约束的方式搭建，从后端的驱动安装基座到前端的工件夹持轴段，所有零部件均按实际加工工艺拆分建模，可直接导出工程图用于生产加工。渲染阶段采用哑光金属材质模拟实际调质钢的表面质感，对轴承安装位、锁紧旋钮、定位销孔等细节结构做了边缘倒角的光影强化，清晰展现各部件的装配层级与位置关系。结构上，后端方形基座用于与线切割机床工作台做定位固定，基座端面设置有定位销孔与锁紧螺孔，保证安装后无窜动间隙；中间回转主体采用多组精密轴承做回转支撑，保证旋转过程的同轴度精度，外圈设置有分度定位孔与锁紧旋钮，可实现指定角度的锁紧固定，满足斜度、异形面的线切割加工需求；前端伸出的轴段为工件夹持端，内孔做锥度适配设计，可配套不同规格的夹头实现不同直径工件的装夹，轴端外圈设置锁紧螺母结构，装夹操作便捷可靠。设计过程中充分考虑WEDM加工的工况特点，整体结构做了防水密封设计，在回转配合处设置密封圈槽，避免加工工作液渗入轴承部位影响回转精度与使用寿命；同时对整体重量做了优化，在保证结构刚性的前提下对基座非受力部位做了减重处理，降低装置自身负载对机床工作台的影响。模型的每一处细节都对应实际加工的可行性，不存在无法加工的异形结构，所有螺纹孔、销孔、轴承位均采用标准件参数建模，可直接调用标准件库完成装配，大幅缩短后续生产的出图周期，能够帮助线切割加工场景实现多工位、多角度的工件装夹加工，拓展普通线切割机床的加工范围，解决异形回转类零件难以在线切割机床上稳定装夹加工的痛点。
