带集成蒸发器撬装底座液氮存储装置

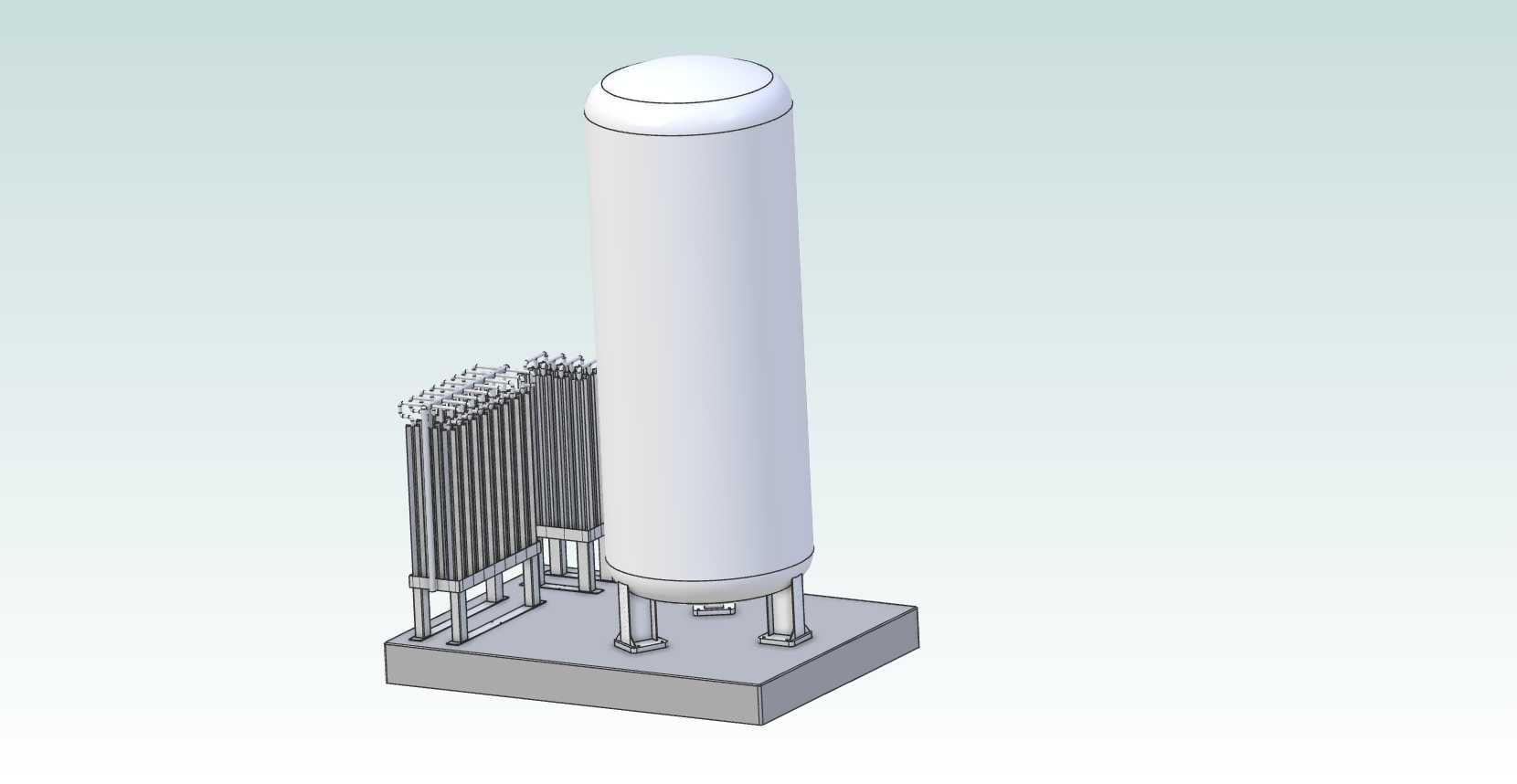

　　这套低温存储气化集成装置，核心围绕液氮介质的常压存储与空温气化需求做整合设计，区别于传统分体式布置的液氮存储系统，把立式真空储罐、空温式气化器、支撑基座全部集成在统一的钢制撬装底座上，从根源上减少现场安装的配管、找平、对接工作量，适配实验室、工业生产线、医疗存储站点等多种需要稳定液氮供给的场景。日常运行中，储罐部分承担低温液氮的静态存储功能，罐体采用立式椭圆封头结构，相比平底储槽更适配中小储量的快速部署需求，支腿采用三点式均布支撑，每根支腿底部配置带地脚螺栓孔的安装脚板，可直接通过膨胀螺栓与撬装底座的预埋安装位锁固，不需要额外现场焊接支架，支腿与罐体下封头的连接位置做了圆弧过渡加强，避免低温工况下应力集中导致的结构变形。

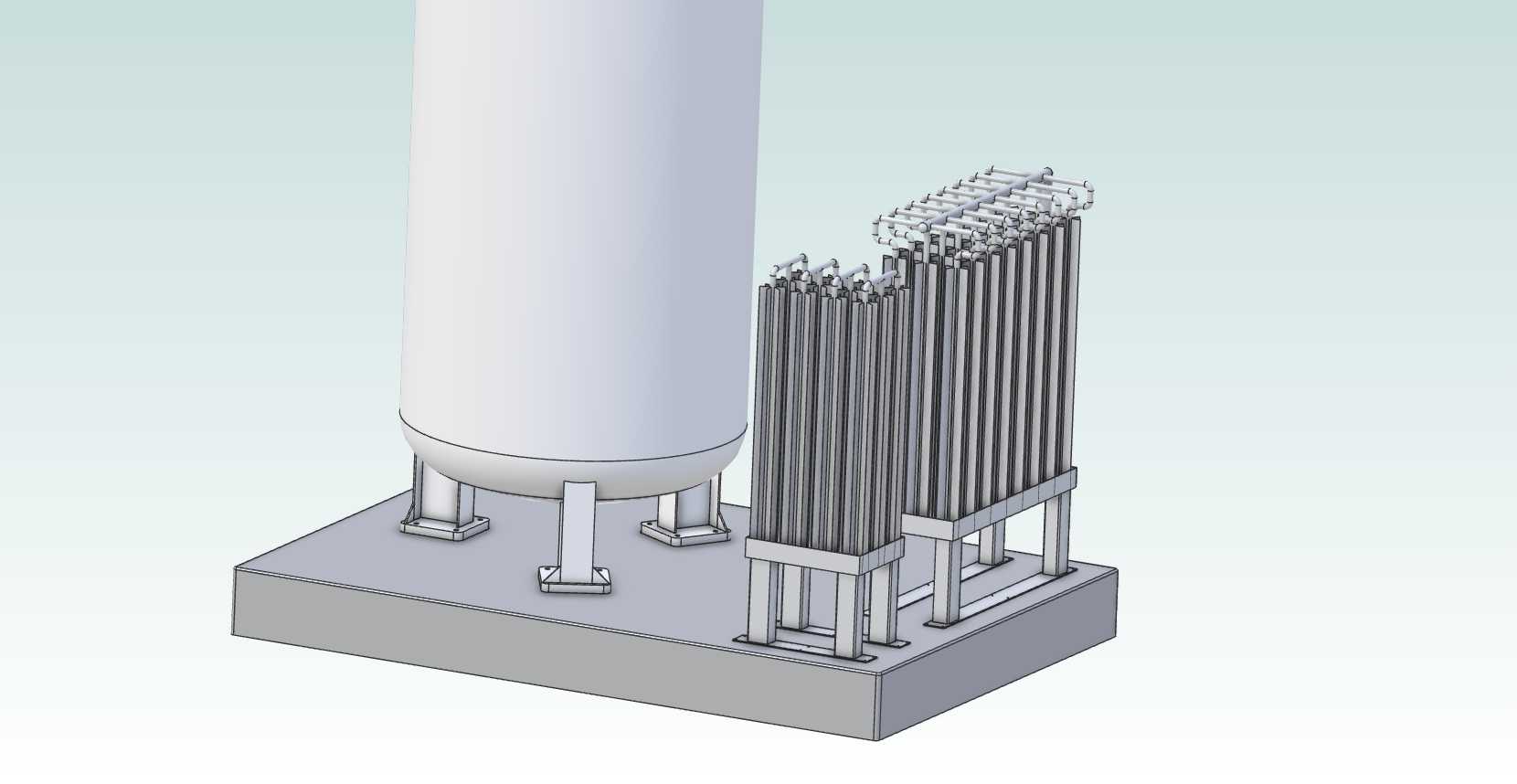

　　配套的空温式气化器采用翅片管组阵列结构，紧邻储罐布置在撬座一侧，通过短程低温管道与储罐出液口连通，省去了长距离输冷管道的冷量损耗，翅片管采用立式排布，支架采用型钢焊接框架，底部同样通过螺栓与撬座固定，气化器的高度略高于储罐筒体顶部，既保证自然对流的空气流通空间，也避免整体装置重心过高带来的运输晃动风险。撬装底座采用厚钢板焊接的箱型基座结构，上表面按照储罐支腿、气化器支架的安装位置预先加工了定位孔与安装基准面，基座的边缘预留了叉车叉取孔位与吊装吊点，方便整装置的转运与现场就位，基座内部做了加强筋网格排布，即使在满液状态下也不会出现基座挠曲变形，保证储罐与气化器的安装垂直度偏差控制在允许范围内。

　　设计过程中优先考虑了现场运维的操作空间，储罐顶部的阀门操作区、气化器的进出口管路位置都预留了足够的人员操作站位，不会出现部件过于紧凑导致的阀门操作、仪表读数困难的问题，同时所有外露的管路接口都做了统一的高度对齐，方便后续外接用气管道的对接。从安装边界来看，整套装置的占地尺寸控制在常规工业设备的标准运输单元范围内，不需要拆分部件即可通过普通货运车辆转运，现场就位后仅需要连接外接用气管道、安全泄放管路即可投入使用，相比分体采购、现场组装的系统，整体安装周期可缩短七成以上，也避免了现场安装过程中低温管道焊接质量不稳定带来的漏冷、泄漏隐患。

　　装置的结构设计充分考虑了低温工况的材料适配性，所有与低温介质接触的结构部件都预留了冷收缩的补偿余量，支腿与底座的连接位置采用腰型孔设计，可抵消罐体降温过程中的微量收缩位移，避免结构应力拉裂连接焊缝。气化器的翅片管组支架与撬座的连接位置也设置了隔热垫片，减少冷量向撬座传递导致的基座结霜、冻胀问题。日常使用中，储罐内的液氮通过静压进入气化器翅片管，与环境空气自然换热后气化为常温氮气，通过出口管路输送到用气点位，整个过程不需要额外的动力输入，依靠自然对流即可完成气化，运行过程无额外能耗，适合需要连续、稳定小流量氮气供给或者液氮中转存储的场景，比如材料深冷处理工位、生物样本库配套供气、电子生产线惰性保护等场景都能适配。
