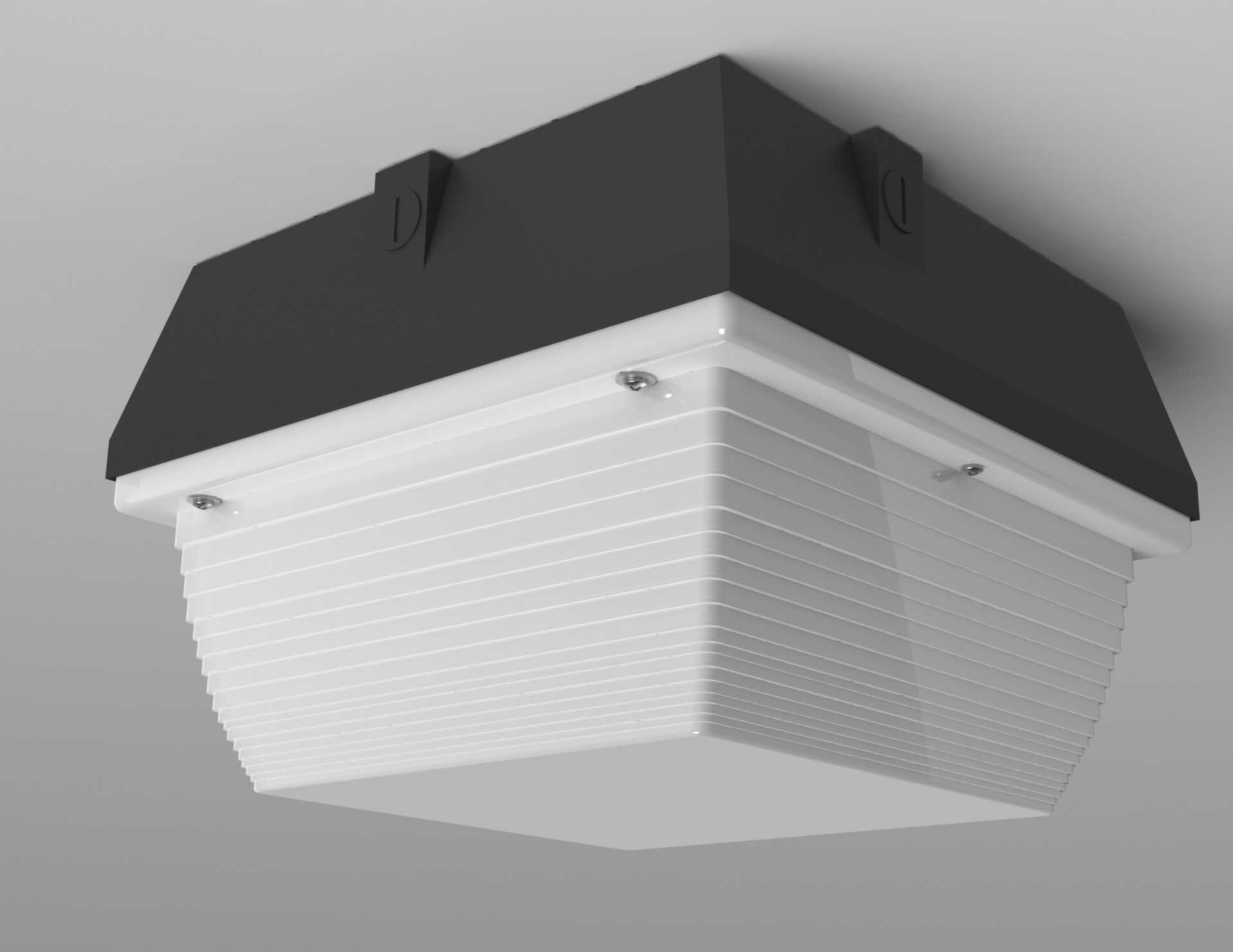

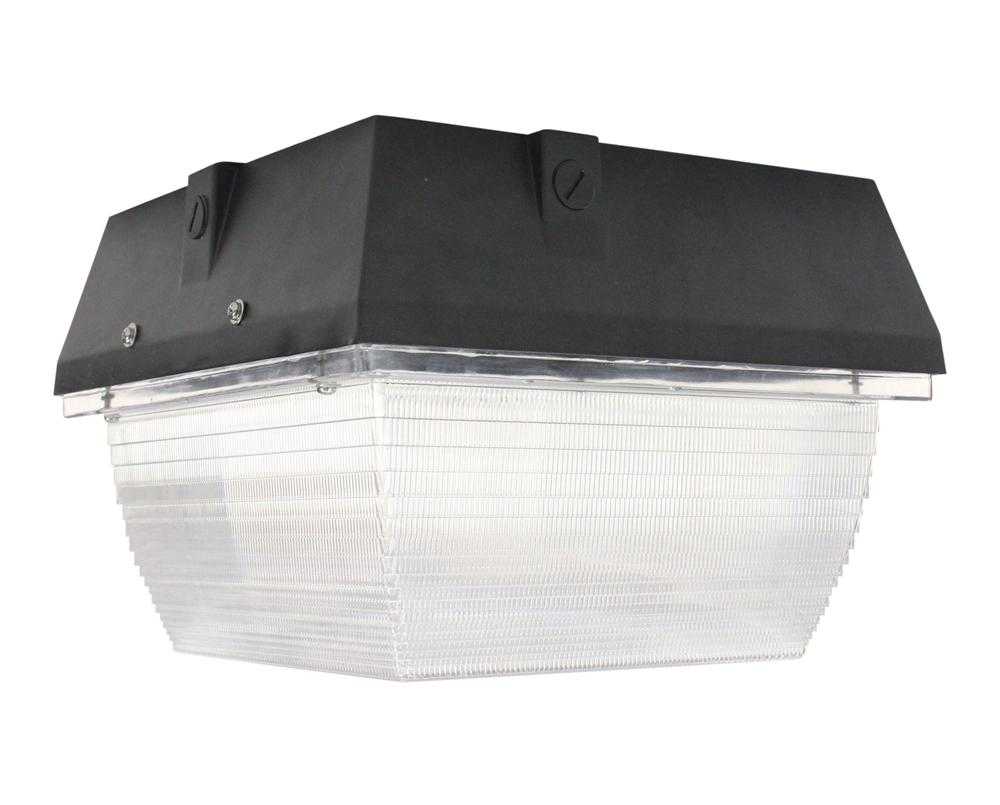

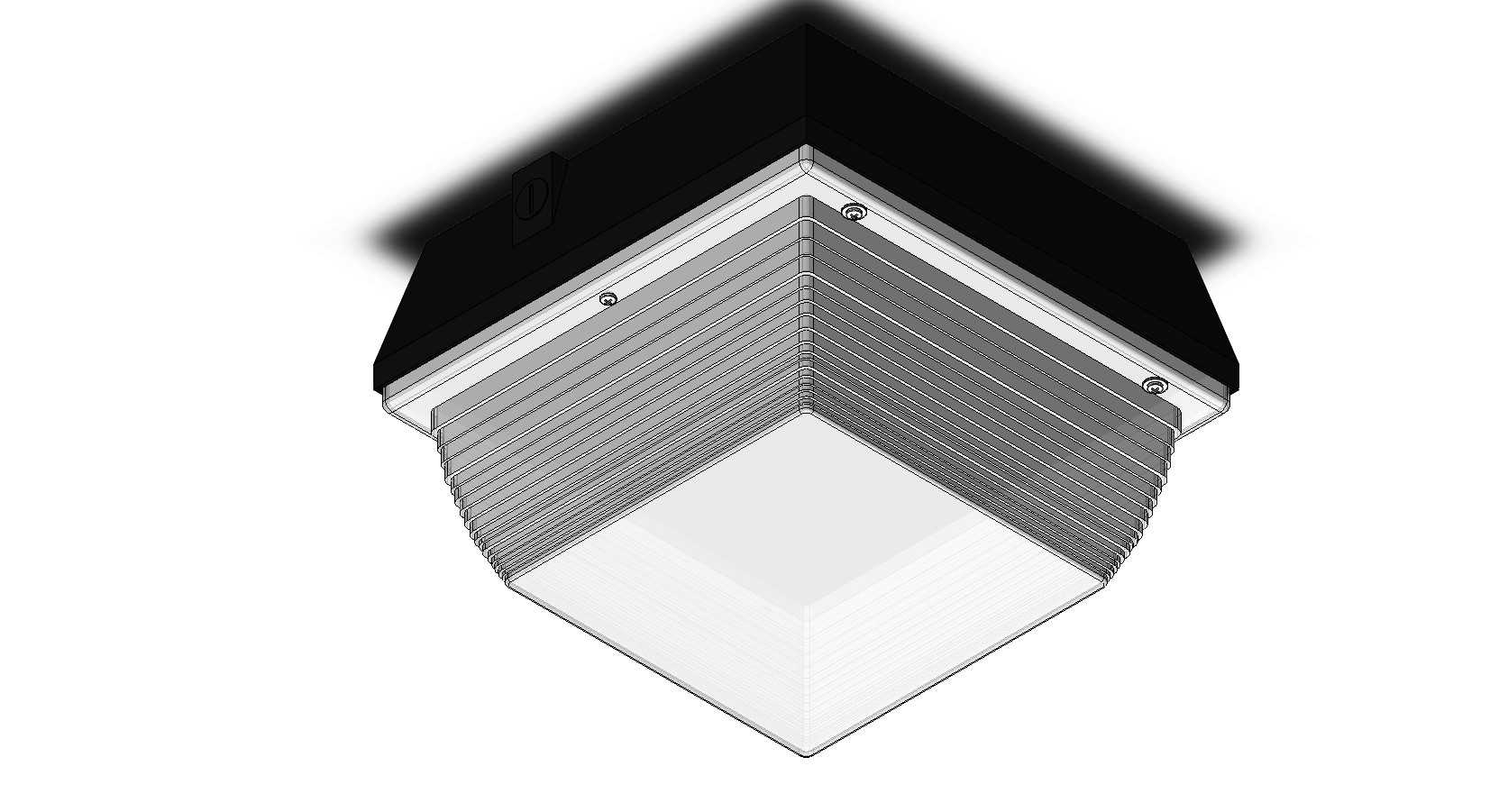

90瓦替代400瓦金卤灯LED天篷灯结构

　　这款LED天篷灯的三维结构设计，核心瞄准传统高能耗金属卤化物天篷灯的替换场景，在加油站顶棚、大型工业厂房高顶区域、车站雨棚、物流仓储高位照明这类长期需要持续高照度输出的场景中，原有400瓦金卤灯存在发热量大、寿命短、结构易碎、能耗偏高的普遍痛点，这款90瓦规格的LED灯具在输出等效光通量的前提下，将能耗压缩至原有产品的不到四分之一，同时规避了金卤灯启动慢、含汞、后期维护频繁的工程问题。

　　从结构设计逻辑来看，整灯采用两件式分体外壳架构，上半部分为压铸铝合金成型的上盖，下半部分为带密集散热鳍片的灯体基座，上下壳体结合处设置注塑橡胶密封圈，整灯达成IP65防护等级，可直接在室外露天雨棚、多尘厂房、存在轻度腐蚀氛围的工业场景下长期使用，无需额外加装防护外罩。散热结构的设计是这款灯具的核心考量点，下半部分灯体的鳍片采用等距阵列排布，鳍片厚度与间距经过热流仿真优化，在自然对流条件下即可将LED灯珠工作时产生的热量快速导出，避免灯珠结温过高导致的光衰过快问题，整灯设计寿命可达100000小时，远高于传统金卤灯的平均使用寿命。

　　光学部分采用棱形聚碳酸酯透镜，透镜通过一体式注射橡胶密封件直接固定在下壳体上，无需额外打胶密封，既简化了装配工序，也避免长期使用后胶体老化开裂导致的进水隐患。透镜的光学曲面经过配光设计，输出宽幅泛光光束，在天篷安装高度下可覆盖更大的地面照明区域，光分布均匀度优于传统金卤灯的点光源配光，不会出现中心区域过亮、边缘区域照度不足的问题。

　　安装接口的设计充分考虑了旧灯替换的兼容性，灯具三个侧面与背面共设置四个1/2"NPT螺纹孔，作为电源进线的密封接口，施工时可根据现场布线方向选择对应位置的接口进线，其余接口用密封堵头封堵即可，无需额外改造安装基座，可直接适配原有金卤灯的安装点位，大幅降低旧灯改造的施工成本与工时。上盖部分采用平整方正的造型，贴合顶棚安装面后可保持建筑外观的整体性，不会出现突出结构破坏原有顶棚的视觉一致性，外壳表面经过粉末涂层处理，可耐受户外紫外线照射、轻度酸碱腐蚀，长期使用不会出现涂层脱落、壳体锈蚀的问题。

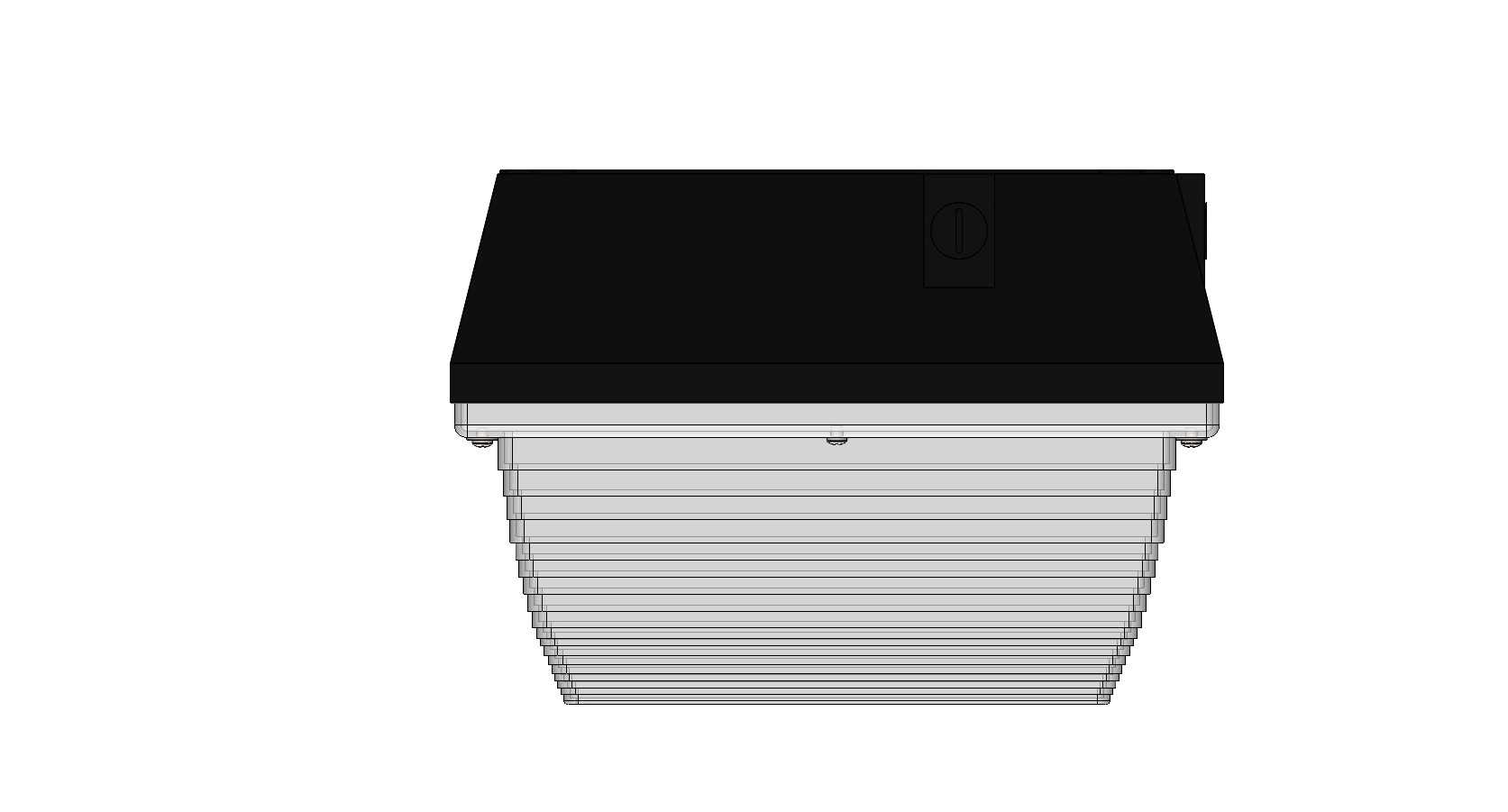

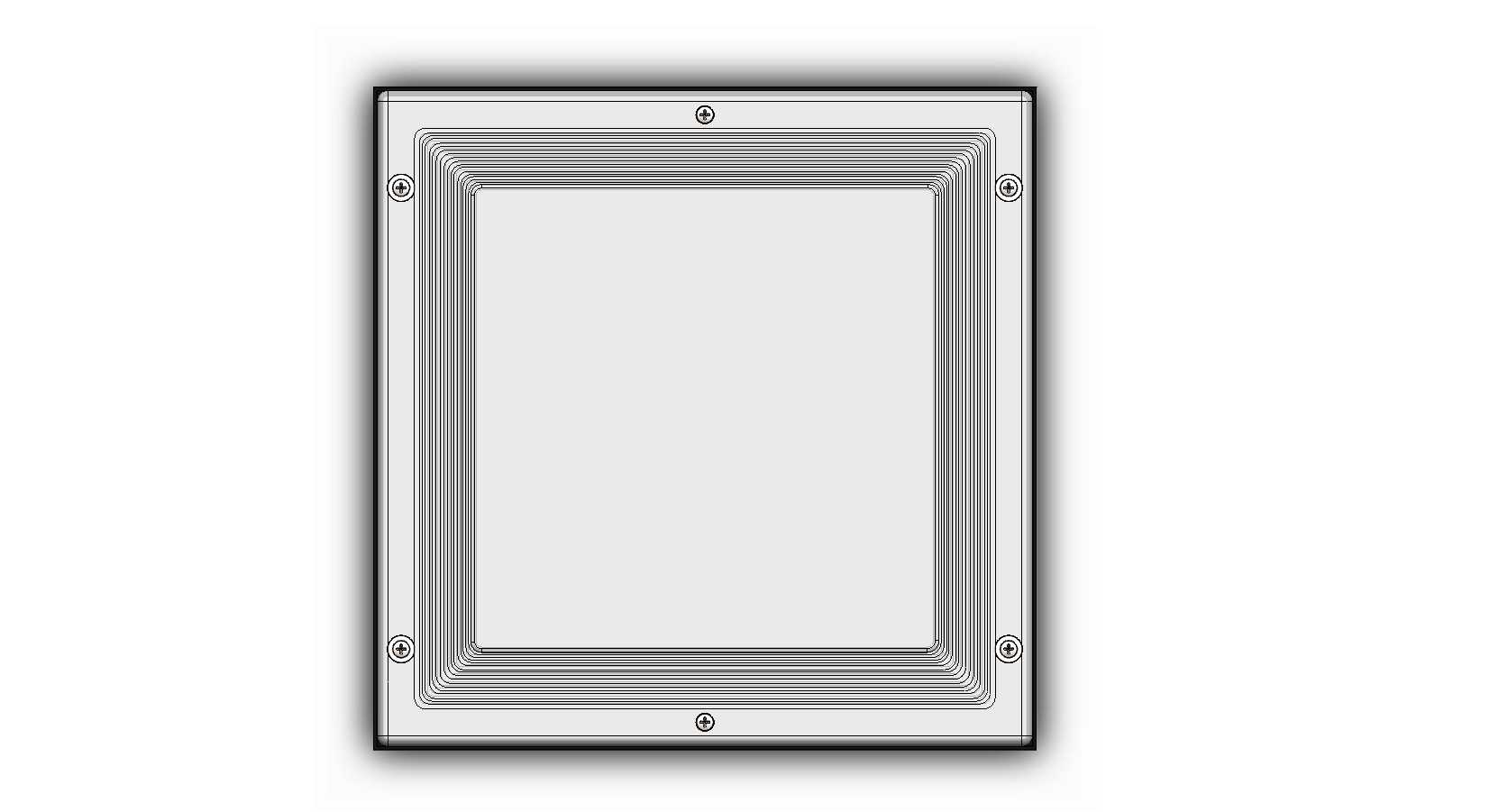

　　从安装边界尺寸来看，整灯上部为方形安装贴合面，下部散热鳍片段为逐层收窄的梯台结构，安装时仅需预留上部方形区域的安装空间，下部梯台结构不会与周边顶棚龙骨、管线产生干涉，适配绝大多数现有天篷灯的安装预留空间，无需对顶棚结构进行裁切改造。内部LED组件与驱动电源采用分体式布局，驱动电源安置在上盖内部的独立腔室，与LED发光腔室通过隔热结构分隔，避免LED产生的热量传导至驱动电源，延长电源元器件的使用寿命，两个腔室分别做密封处理，即使其中一个腔室出现密封失效问题，也不会波及另一部分的元器件，提升整灯的运行可靠性。

　　在结构强度设计上，压铸铝合金壳体的壁厚经过受力仿真验证，可承受常规户外场景的风压、积雪载荷，以及安装过程中的夹持受力，不会出现壳体变形导致的密封失效问题。透镜选用的耐候聚碳酸酯材料，抗冲击性能远高于传统金卤灯的玻璃外罩，不会因为飞石撞击、温度骤变出现碎裂问题，适合在工业厂区、交通场站这类存在一定外力冲击风险的场景使用。整灯的电气连接部分全部设置在密封腔室内，所有进线接口都采用密封锁紧接头，可满足户外使用的耐压要求，不会因为雨水喷淋、粉尘堆积导致电气短路问题。
