约克螺杆式水冷冷却器结构设计

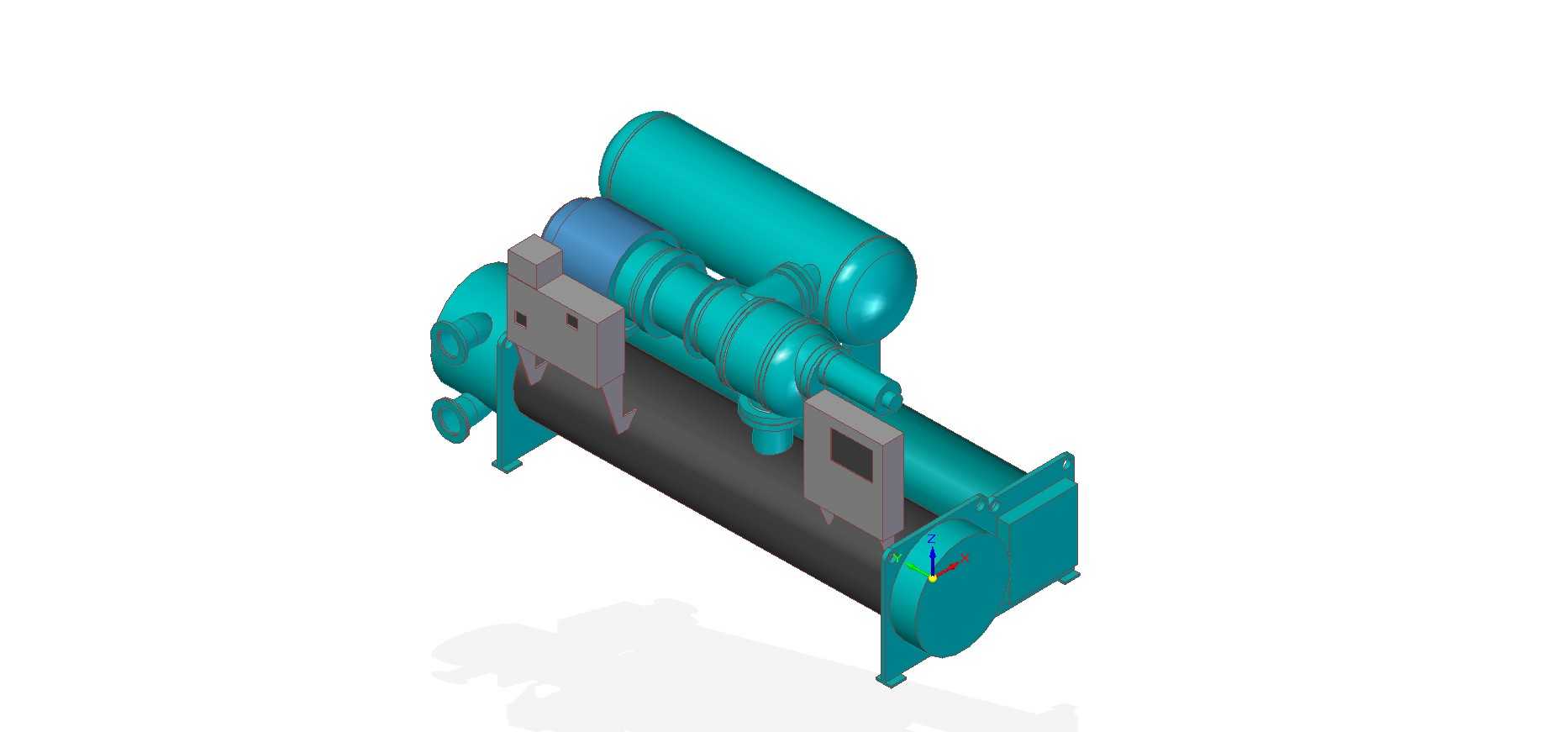

　　在商用中央空调、工业工艺冷却场景中，螺杆式冷却器是核心换热供冷单元，本次呈现的约克YC EB S5 6 CH E冷却器结构，完整还原了设备的整机装配逻辑，可直接用于制冷站布局校核、管路对接模拟、运维拆装演练等工程场景。从实际应用来看，这类设备常部署在大型商业综合体地下制冷机房、数据中心冷却泵站、工业制程冷却车间，承担冷冻水制备、工艺介质降温的核心功能，运行时通过螺杆压缩单元驱动制冷剂循环，在筒状换热腔体内完成与循环水的热量交换，持续输出设定温度的低温冷媒水，为末端空调系统或生产设备提供稳定冷源。

　　从结构设计逻辑来看，整机采用卧式筒装布局，核心换热筒体为长圆柱承压结构，外部设置多组安装支脚，支脚位置经过载荷校核，可匹配常规混凝土设备基础的预埋螺栓间距，安装时无需额外定制过渡支架，降低现场施工的改造成本。筒体上方集成的螺杆压缩单元采用同轴布局，压缩段与电机段通过法兰刚性连接，减少传动环节的能量损耗，同时压缩单元与换热筒体之间设置减震垫连接位，可阻断运行时的振动传递，避免振动沿管路传导至整个管网。筒体侧面预留的检修口位置经过空间校核，在设备靠墙安装时，预留的操作空间可满足检修人员更换密封件、清理换热管束的操作需求，无需额外预留过大的检修通道，节省机房的有效使用面积。

　　从功能特性来看，设备的进出水管路接口设置在筒体端盖侧，接口采用标准法兰连接尺寸，可直接匹配同管径的国标管路，现场安装时无需单独加工转接接头。顶部的气液分离罐体与压缩单元采用一体化焊接结构，可在制冷剂进入压缩段前完成气液分离，避免液态制冷剂进入压缩腔造成液击损伤，提升设备运行的可靠性。设备外部的电控接线盒采用凸起式安装，接线口朝向设备外侧，现场布线时可直接沿桥架敷设线缆，无需在设备侧额外做线缆弯折处理，降低布线施工难度。

　　从安装边界维度来看，整机的长度、宽度、高度尺寸适配常规制冷机房的设备运输通道，设备进场时可直接通过标准宽度的机房门、货梯，无需拆解核心部件，减少现场二次装配的工作量。设备底部的支脚高度预留了隔振器安装空间，用户可根据机房的减震要求，选择不同厚度的橡胶隔振器或弹簧隔振器，无需调整整机的安装基准。设备两侧的管路接口预留了足够的法兰操作空间，安装螺栓时可正常使用扭矩扳手，不会出现操作空间不足导致的螺栓紧固不到位问题。

　　在建模过程中，所有部件的装配关系严格按照实物的装配公差设置，运动部件的相对位置完全还原实际设备的运行行程，可直接用于干涉检查模拟，比如在做机房整体布局时，可直接导入该模型，校核管路安装空间、设备检修空间、运输通道宽度，避免后期施工时出现设备与梁柱、管路碰撞的问题。对于制冷系统设计人员来说，该模型可直接用于系统阻力校核、管路应力分析的基础模型，减少从零开始建模的重复工作量，提升设计效率。
