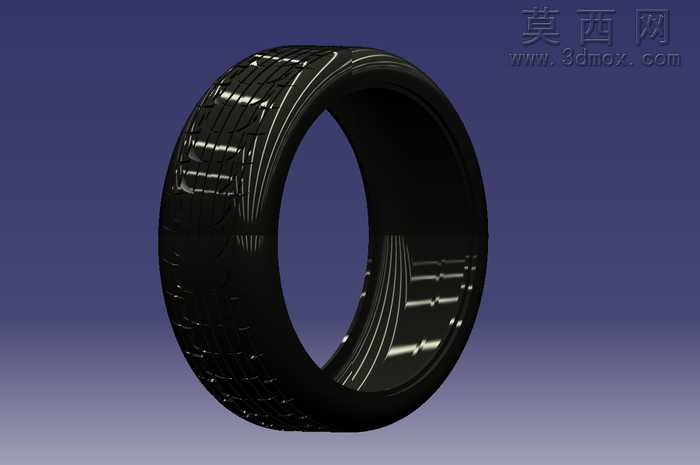

乘用车橡胶轮胎外观结构三维数模

本作品为乘用车配套橡胶轮胎的外观结构三维建模成果，建模过程依托三维设计软件完成全参数化特征构建，完整还原了民用乘用轮胎的真实外观形态与细节结构。建模初期参考量产乘用子午线轮胎的实物测绘尺寸，先绘制轮胎的中心旋转基准轴，通过旋转凸台特征生成轮胎的基础环形胎体，精准控制胎面宽度、胎侧厚度、胎圈内径等核心尺寸参数，确保整体环形结构的比例符合常规家用乘用车辆的轮胎规格。胎面花纹部分采用多步特征组合建模方式，先绘制单组纵向排水沟槽的截面轮廓，通过沿胎面弧面的投影曲线完成切除扫描，生成连续贯通的纵向主排水槽，再针对横向花纹块、细缝花纹的形态，绘制对应截面后通过阵列、镜像、曲面切除等操作，还原胎面交错分布的花纹块结构，精准复刻花纹块的倒角、沟槽的深度变化，还原真实轮胎的胎面防滑排水结构特征。材质与渲染环节，针对轮胎的橡胶材质特性，调整材质的漫反射颜色为深炭黑色，设置适度的高光反射参数与低粗糙度数值，模拟橡胶材质略带光泽的哑光质感，同时针对胎侧的光滑曲面与胎面花纹的凹凸面做差异化的材质细节调整，让渲染效果更贴近真实橡胶轮胎的视觉表现。建模过程中对胎侧的弧形过渡、胎圈位置的加厚结构都做了细节处理，避免出现曲面破面、特征错位的问题，整体模型结构完整，曲面过渡顺滑，既可以用于汽车整车装配的外观匹配验证，也可作为轮胎相关结构设计、产品展示的基础参考模型，完整呈现了民用乘用轮胎的外观结构特点，建模逻辑清晰，特征参数可编辑调整，能够适配不同规格轮胎的改型设计需求。
