手动螺旋式管子夹持固定工装结构设计

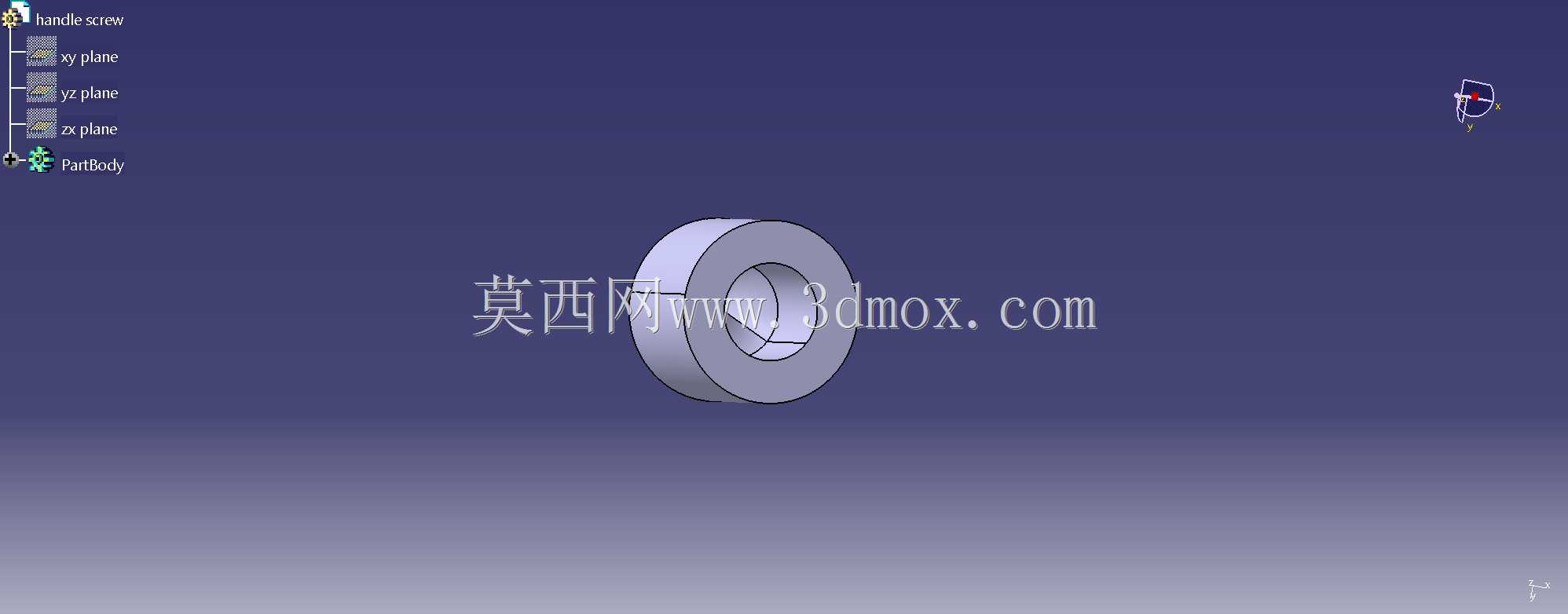

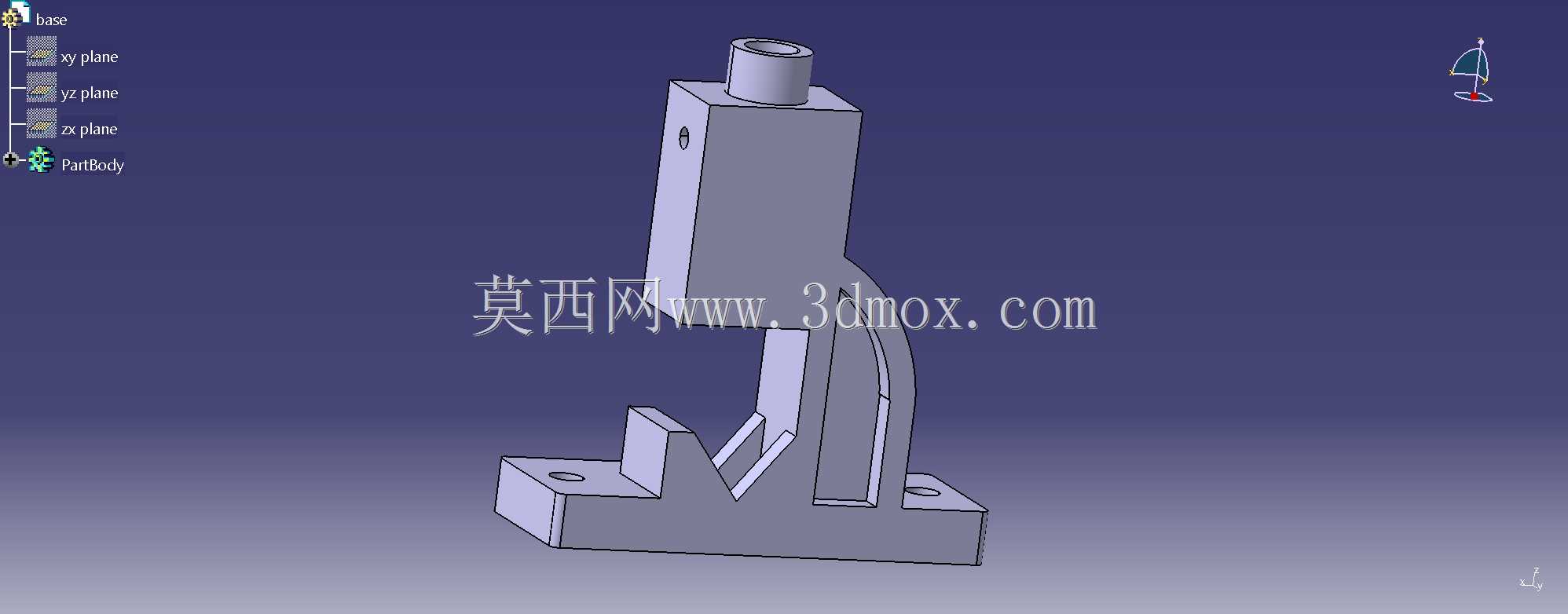

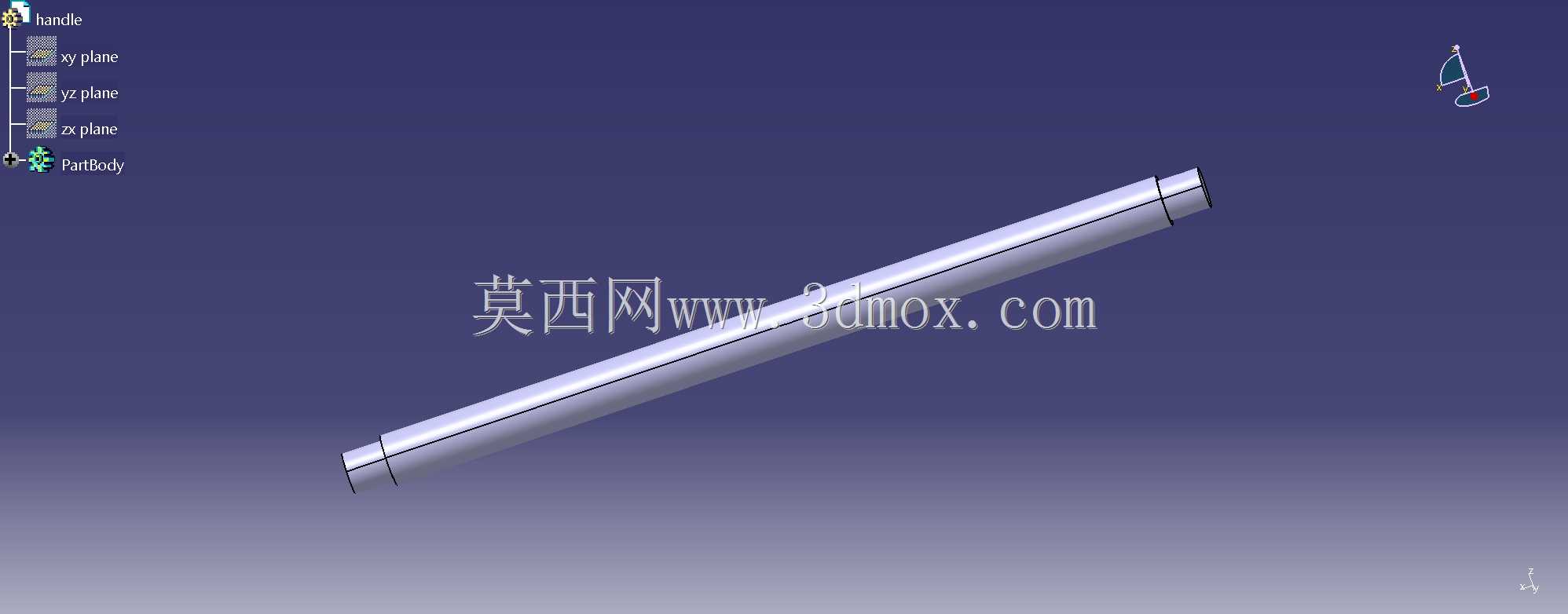

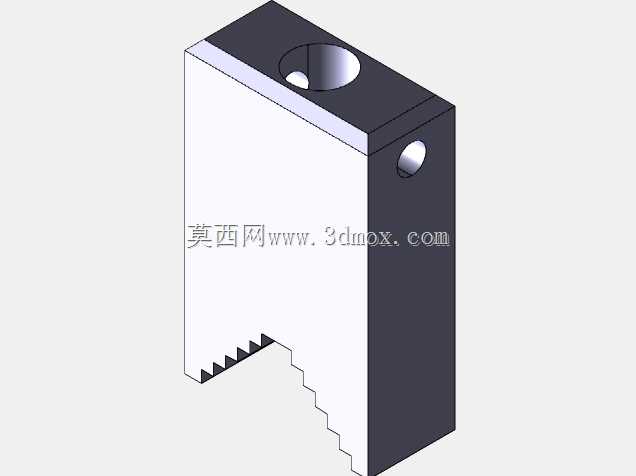

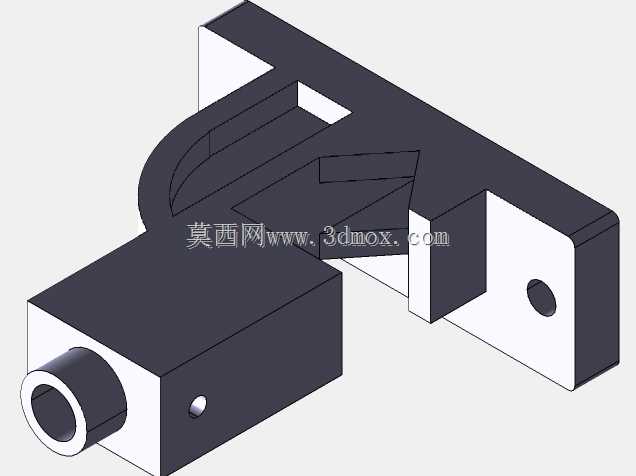

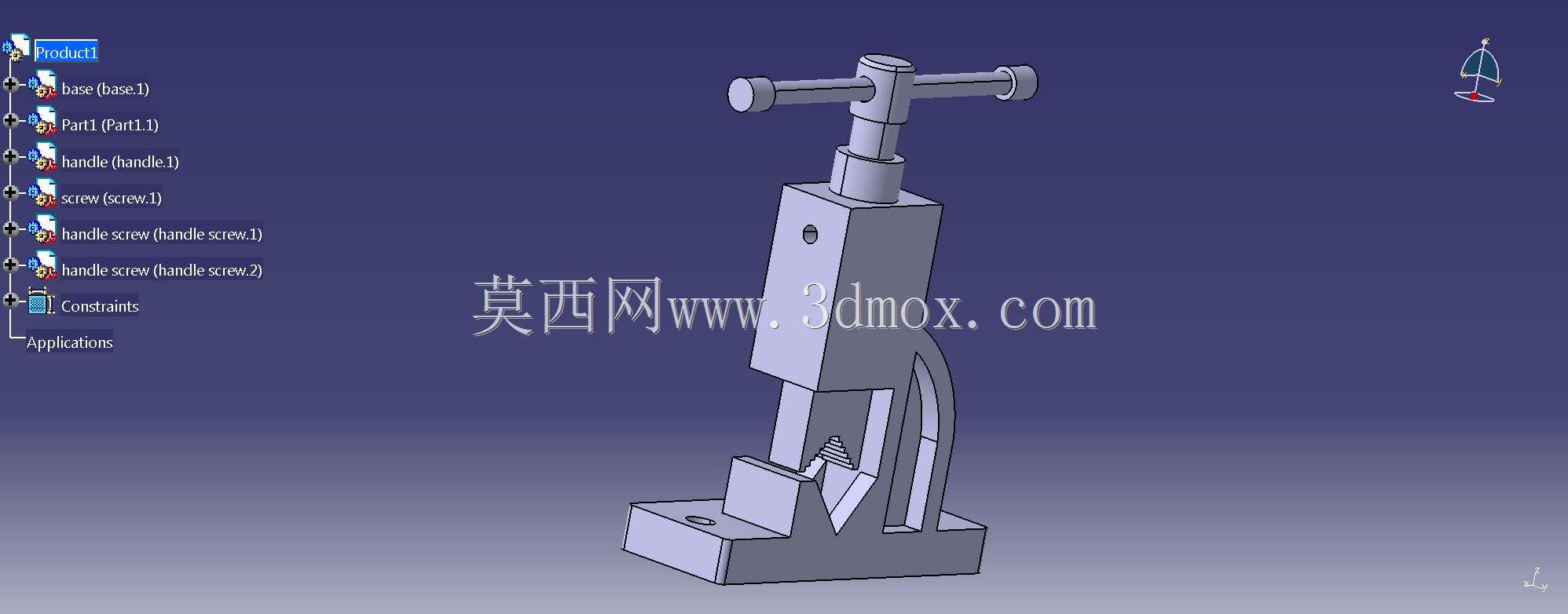

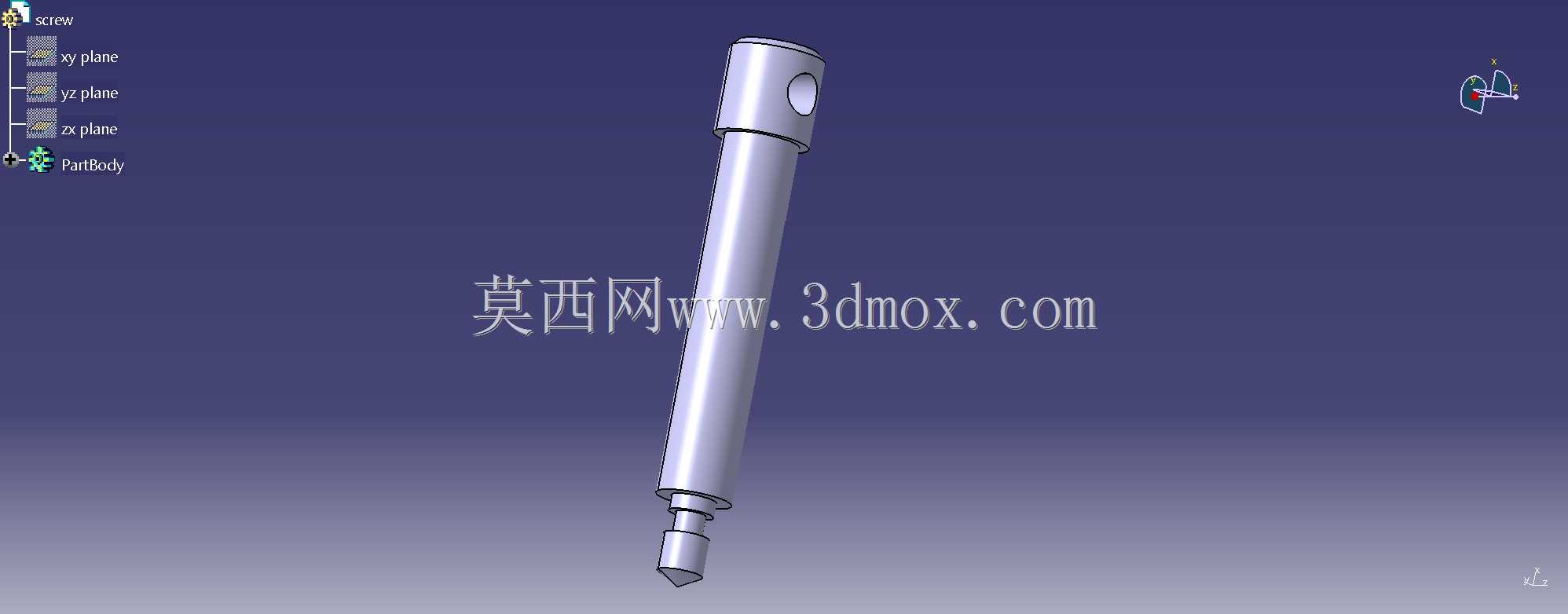

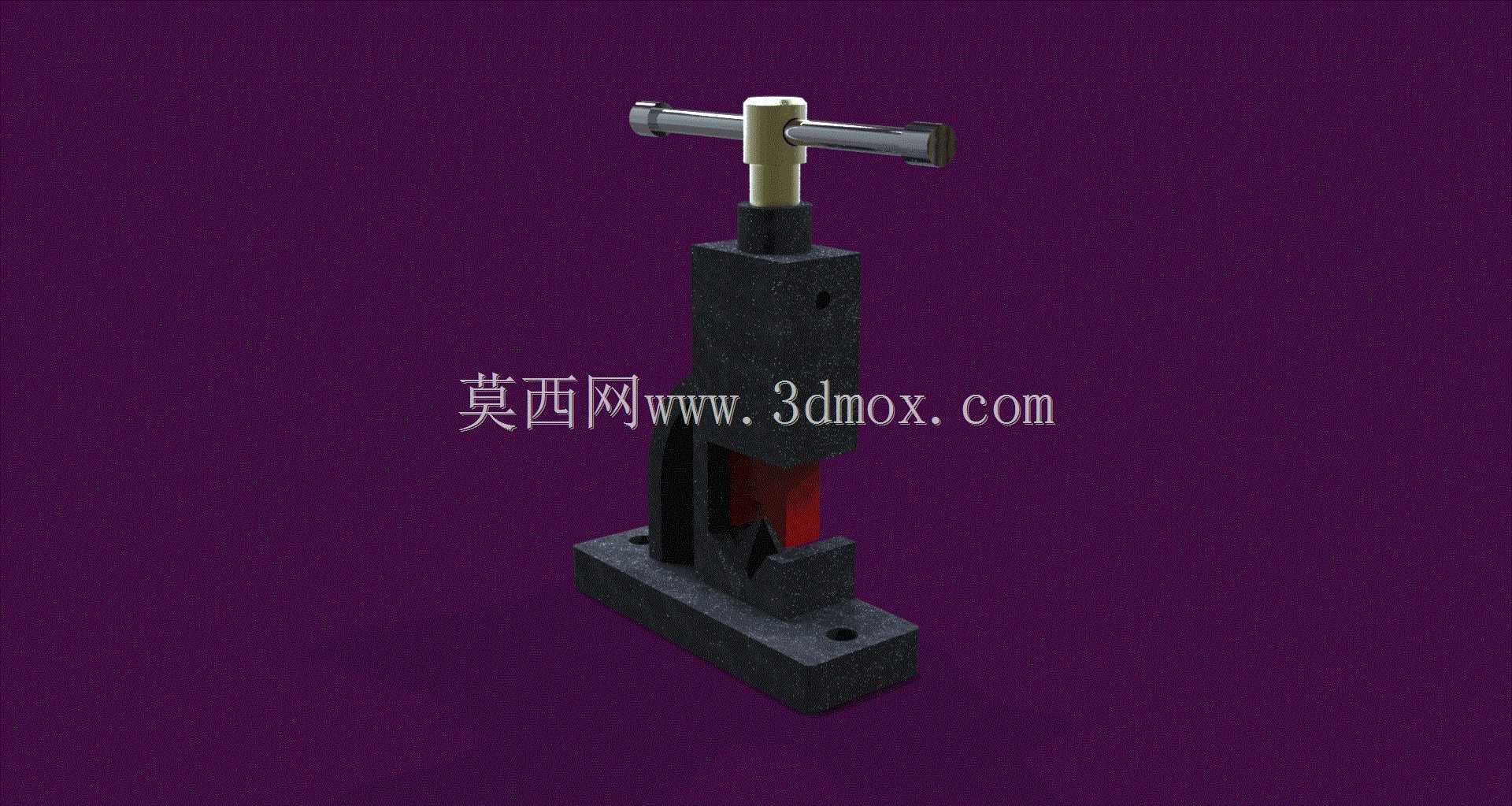

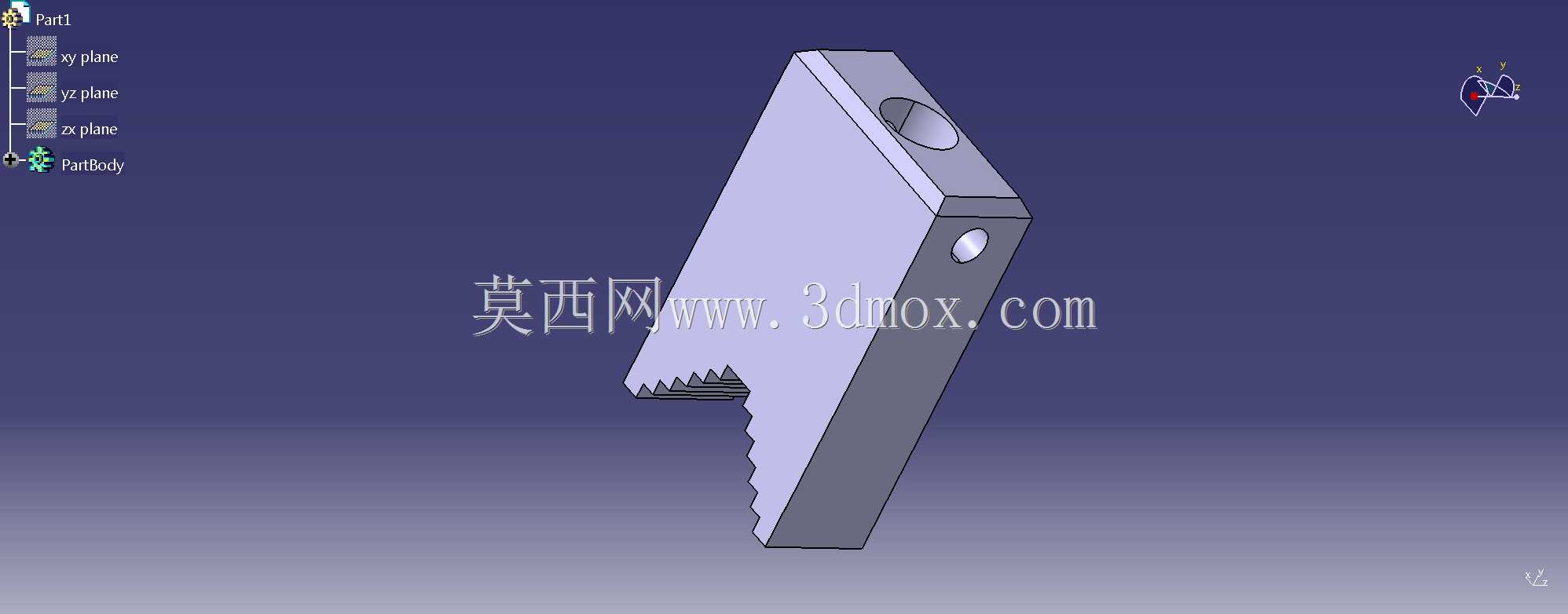

在管道安装、五金维修、小型管件加工作业场景中，管件的稳固夹持是保障套丝、切割、焊接等工序精度的核心前提，这款手动螺旋夹持装置正是针对小口径金属管、硬质塑料管的固定需求开发的结构方案。从实际作业的痛点出发，常规台钳的钳口适配性不足，夹持圆管时容易出现打滑、管壁压痕过深的问题，这款装置的钳口位置专门设计了V型定位槽，能够自适应不同外径的圆形管件，夹持时接触面积沿管壁周向均匀分布，既避免了局部应力集中造成的管件变形，也能在承受较大切削扭矩时保持管件不发生周向转动。装置的施力结构采用T型手摇柄配合梯形传动螺杆的设计，梯形螺纹的自锁特性能够在夹紧后自动锁止施力行程，不需要额外的锁止机构就能维持稳定的夹持力，操作人员转动T型手柄时的力臂经过优化，单手即可完成最大夹持力的施加，不需要借助加力杆，适配单人现场作业的操作习惯。底座部分设计了两个对称的安装沉孔，能够通过螺栓直接固定在工作台面、移动式工具架或者现场临时搭建的操作平台上，安装边界的孔位间距适配常规维修工作台的预留安装孔，不需要额外打孔改造就能完成部署，整体结构的垂直高度控制在常规台钳的作业高度区间，操作人员站立作业时手臂自然下垂即可操作手柄，符合人体工程学的作业姿态要求。从结构设计的逻辑来看，整个装置的零部件全部采用规则的机加工结构，没有复杂的曲面或者异形件，夹臂、底座、螺杆等部件都可以通过普通铣削、车削工艺完成加工，后期维护时如果螺杆出现磨损，只需要更换标准梯形螺杆即可，不需要替换整个装置，降低了全生命周期的使用成本。钳口的夹紧行程覆盖了日常维修作业中常见的小口径管件尺寸范围，从细径的导油管到常规的家装水管都能稳定夹持，V型钳口的夹持面做了粗糙化处理，进一步提升接触摩擦力，即使管件表面沾有少量油污、切削液，也不会出现夹持打滑的情况。装置的导向结构采用一体式方槽导向，夹臂在升降过程中不会出现周向偏转，夹紧力始终垂直作用在管件的轴心方向，不会出现偏载导致的管件翘起问题，在进行套丝、管口打磨这类需要施加周向力的工序时，装置的整体刚性能够抵消作业产生的反作用力，不会出现底座松动、夹臂偏移的情况。
