四柱式金属板材冲压成型工装结构

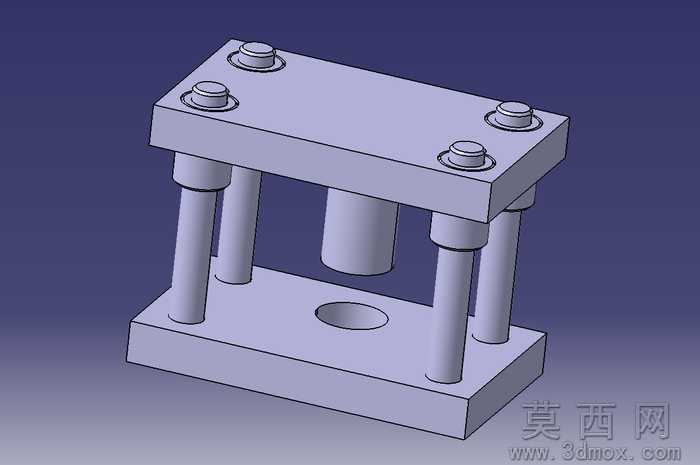

本模型采用三维参数化建模方式完成整体结构搭建，整体为经典四柱导向冲压工装构型，建模过程中严格遵循机械设计公差配合规范，对上下模座、导向立柱、紧固螺栓、成型冲头各部件进行独立参数化绘制，保证各装配部件的同轴度、平行度符合实际工装加工要求。渲染阶段采用哑光金属材质赋予上下模座，还原铸铁模座的厚重质感，导向立柱采用抛光金属材质体现加工精度，螺栓部件做倒角细节处理还原标准件真实形态，背景采用渐变深蓝色调突出工装主体结构，光影采用斜向45度柔光，清晰呈现各部件的装配层级与结构轮廓。结构设计上，上模座通过四根对称分布的导向立柱与下模座连接，保证冲压过程中上下模的对位精度，上模座中部设置圆柱形成型冲头，下模座对应位置开设同径成型通孔，冲头与通孔的配合间隙按照薄板冲压工艺要求设定，上模座顶面设置四个内六角紧固螺栓用于连接外部压力驱动端，下模座为平整矩形结构可直接固定于冲压设备工作台面。设计思路围绕小型金属板材冲孔、压型工序需求展开，四柱导向结构相比双柱结构抗偏载能力更强，适合小尺寸零件的批量冲压加工，各部件均采用标准化参数设计，可根据实际加工需求快速修改冲头直径、模座尺寸、立柱间距等参数，模型装配关系完全还原实际工装的装配逻辑，可直接用于工装结构验证、加工工艺编排以及教学演示场景，整体结构简洁实用，无冗余设计，所有受力部件的尺寸均按照常规冲压载荷进行校核，保证结构强度满足使用需求。
