HARVIA圆柱型商用桑拿加热炉结构设计

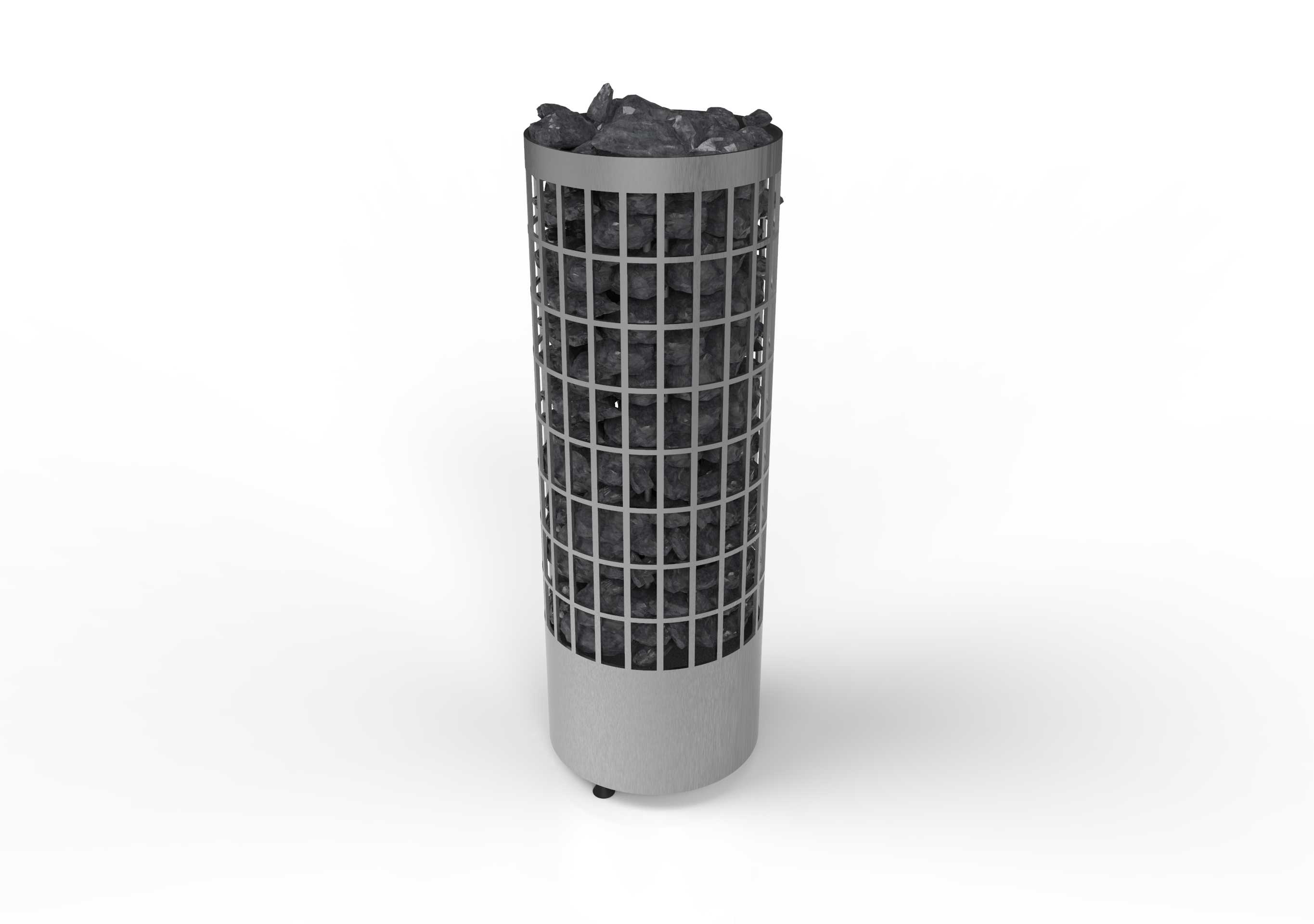

　　在商用桑拿房、高端私宅汗蒸空间的热源设备选型中，圆柱型桑拿炉是兼顾热辐射均匀性、空间占用率与使用安全性的主流方案，本次拆解的这款立式圆柱桑拿加热炉，整体采用上下分段式结构设计，下部为封闭的加热腔体基座，上部为镂空金属格栅围合的储石仓，整体轮廓为正圆柱形态，没有突出的棱角结构，能够在桑拿房内任意角落安装，不会因尖锐边角造成人员磕碰，适配干蒸房的高温高湿使用环境。

　　从实际使用场景来看，这类桑拿炉主要通过加热仓内的桑拿石，再通过泼水产生高温蒸汽实现空间升温，上部的格栅结构采用等间距方格镂空设计，格栅条的宽度与镂空间隙经过反复校核，既能够保证内部热量快速向外辐射，让炉体周边360度范围内的温度场分布均匀，避免传统方形炉存在的边角区域热辐射不足的问题，同时格栅间隙控制在安全范围内，能够防止内部高温的桑拿石滚落，也能避免人员误触内部高温构件造成烫伤，格栅与内部储石仓之间预留了足够的膨胀间隙，不会因长期高温工作出现热胀变形卡滞的问题。

　　下部的基座部分采用一体成型的金属壳体，表面做耐高温防腐蚀处理，能够承受长期80-110摄氏度的工作环境温度，不会出现漆面脱落、壳体锈蚀的问题，基座底部设置有隐藏式支撑脚，将炉体整体抬离安装地面10mm左右，既能够避免炉体底部高温直接传导到地面铺装材料上，防止木质地板、防水垫层长期受热老化变形，也能让底部空气形成流通层，帮助加热元件散热，延长内部电热组件的使用寿命。基座侧面没有突出的操控结构，适配嵌入式、独立式多种安装方案，不管是放置在桑拿房角落，还是嵌入台阶式坐台旁的预留空位，都不需要额外调整周边结构尺寸。

　　从结构设计的逻辑来看，这款炉体的圆柱形态并非单纯的外观设计选择，圆柱结构的周向受力均匀性远优于方形结构，在长期高温烘烤下，方形壳体的焊缝位置容易因热应力集中出现开裂变形，而圆柱壳体的热应力能够沿周向均匀分散，长期使用的结构稳定性更好，同时圆柱形态的外表面没有直角死角，日常清洁维护时只需要擦拭格栅表面即可，不会在边角位置积留水垢、灰尘，更适配桑拿房的卫生清洁需求。储石仓的内部容积经过匹配计算，能够装填足够重量的火山岩桑拿石，储热能力能够满足10-15立方空间的桑拿房使用需求，加热到设定工作温度后，即使停止加热，桑拿石储存的热量也能维持空间温度较长时间，降低加热组件的频繁启动频次。

　　安装边界方面，这款圆柱桑拿炉的整体外径控制在合理范围内，安装时只需要在炉体周边预留不小于100mm的安全散热距离，不需要额外搭建隔热防护层，炉体的总高度适配常规桑拿房的坐台高度，坐在周边坐台上时，热辐射的高度刚好覆盖人体躯干位置，不会出现头部过热、脚部温度不足的体感问题。底部支撑脚的位置做了防滑处理，放置在平整的桑拿房地面上不会出现滑移，不需要额外做地脚固定，后期设备维护移位时也更加方便。格栅部分采用快拆结构设计，不需要专用工具就可以向上提起取下，方便定期补充、更换内部的桑拿石，也便于清理格栅缝隙中积留的水垢、杂物，降低日常维护的操作难度。

　　在热效率设计上，上部的镂空格栅没有采用大开口设计，而是通过均匀分布的小方格开口控制热辐射的流出速度，避免热量快速直吹人体造成不适，同时能够让热量沿炉体周向缓慢扩散，整个桑拿房内的温度差能够控制在较小范围内，不会出现离炉近的位置温度过高、离炉远的位置温度不足的问题。下部基座的壳体采用双层结构设计，中间预留有空气隔热层，能够让炉体外表面的温度控制在安全范围内，即使人员不小心短暂触碰基座外壳，也不会造成严重烫伤，提升了设备使用的安全系数。基座内部的加热元件采用环绕式排布，能够从各个方向对上部储石仓内的桑拿石均匀加热，避免出现局部石块温度过高、局部石块加热不足的问题，提升加热效率的同时，也能延长加热元件的使用寿命，减少局部过热导致的元件老化损坏。
