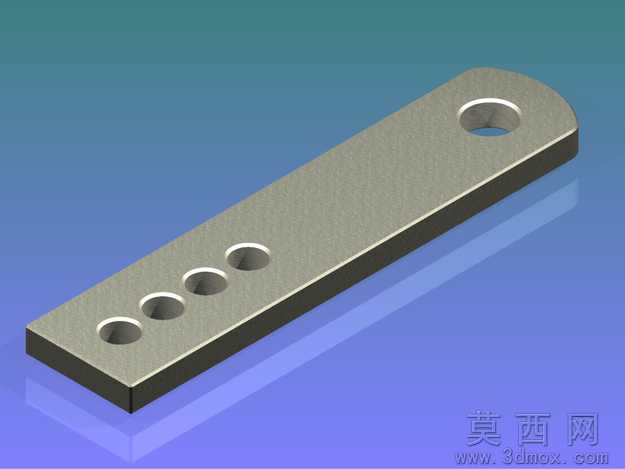

拖车组装用连接挂钩金属零件设计

本零件为拖车组装系统中的连接挂钩构件，采用三维参数化建模方式完成整体结构设计，建模过程中以实际装配需求为核心基准，首先绘制长条状板件的基础轮廓草图，通过拉伸特征生成等厚度的金属基体，保证零件整体的结构刚度与承重基础。建模阶段对零件的孔位布局进行了精准的参数约束：零件一端设置单一大直径铰接通孔，用于与拖车主体结构实现销轴铰接，满足挂钩转动或固定连接的装配需求；沿板件长度方向等距排布四个同直径的安装通孔，孔位间距经过装配公差校验，可适配不同规格的连接紧固件，实现挂钩与拖车附属结构的多位置可调安装，适配不同拖车组装场景的连接需求。零件的边角位置均做了微小的倒角处理，既避免金属锐边造成的装配划伤风险，也能在渲染阶段呈现更真实的金属加工质感。材质设定上选用了哑光金属钢材材质，渲染过程中调整了金属粗糙度、环境反射参数，还原热轧钢板经机加工后的表面质感，同时添加了柔和的环境光影效果，清晰呈现零件的厚度层次、孔位的沉孔深度与边缘加工细节，让模型展示效果贴近实际生产的零件外观。设计思路上充分考虑拖车挂钩的承重受力特性，整体采用等厚度直板结构避免应力集中，孔位排布沿零件长度中轴线对称分布，保证受力时载荷均匀传递，不会出现偏载断裂的风险；零件的整体尺寸经过装配干涉校验，可直接适配对应规格的拖车组装结构，无需二次修改即可用于装配仿真、生产加工参考等场景，模型的所有特征均保留参数化编辑属性，可根据实际使用需求调整板件厚度、孔位直径、孔间距等参数，快速衍生出不同承重规格的挂钩零件，满足不同吨位拖车的组装使用需求。
