汽车密封条生产线自动收料设备结构

　　在汽车密封部件生产的后段工序中，裁切完成的密封条成品如果依靠人工收集，不仅会因为人工取件节奏和前端裁切机的运行节拍不匹配，造成产线积料、工件落地磕碰划伤，还会因为人工摆放的随意性，导致后续质检、包装工序的流转效率低下，这台自动收料设备就是针对这类痛点开发的产线配套辅机，直接对接密封条挤出裁切生产线的出料端，完成成品的自动承接、定长整理、有序下料全流程作业。

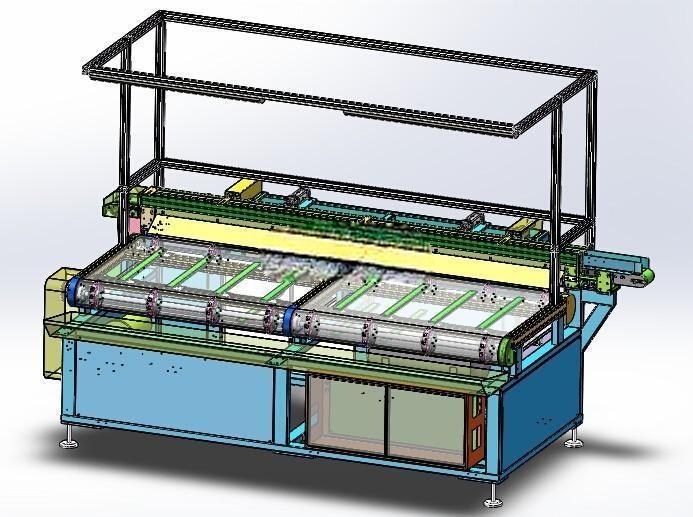

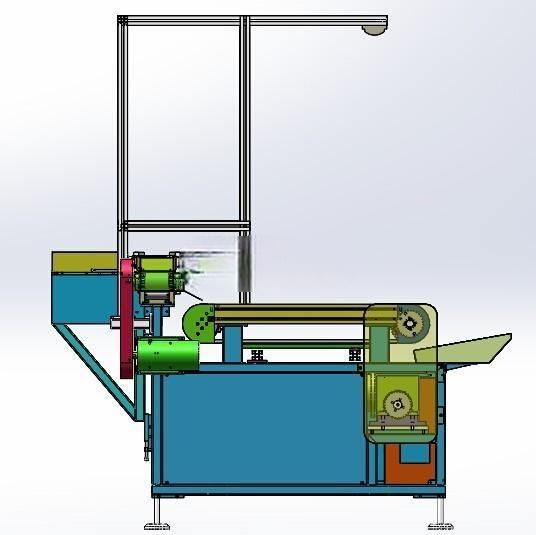

　　设备整体采用落地式安装结构，底部为一体式焊接机架，机架底部预留了可调式脚杯安装位，可根据现场地面平整度调整设备水平度，调整行程范围在0-30mm之间，设备整体占地长度约2.8米，宽度约1.2米，接料端的高度可根据前端裁切机的出料口高度做±150mm的适配调整，能匹配市面上多数常规规格的密封条裁切设备出料高度，不需要对原有产线做大规模改造，安装时只需要将设备接料端和裁切机出料口对齐，预留10-15mm的安全间隙即可，避免设备运行时的振动传递到前端裁切设备影响裁切精度。

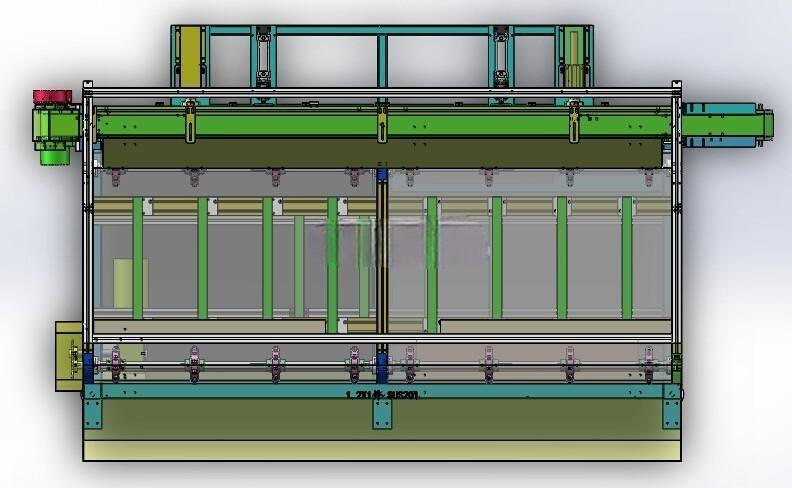

　　设备配置了两条独立的输送线体，其中一条线体直接对接前端裁切机的出料位置，线体表面采用防滑耐磨的聚氨酯同步带，带面做了细密的防滑纹理处理，避免表面带植绒或者涂层的密封条在输送过程中出现打滑、偏移，线体的运行速度和前端裁切机的出料速度做了联动匹配，当裁切机完成一次裁切动作输出信号后，输送线会对应运行设定的距离，将裁切完成的密封条平稳输送到整理工位，不会出现工件堆叠的情况。另一条线体为收料输出线，负责将完成定长整理的密封条输送到下料工位，两条线体之间设置了自动定长机构，采用伺服驱动的挡料结构，可根据不同规格密封条的收料长度要求调整挡料位置，调整范围覆盖0.5-3米的常见密封条长度规格，挡料位置到位后触发感应信号，确认工件到位后再启动后续下料动作，避免出现长短不一的收料误差。

　　下料机构采用了组合式设计，针对不同材质的密封条配置了两种下料驱动方式：对于硬度较高、刚性较好的密实胶密封条，采用气缸推动的拨料结构，将整理到位的密封条平稳推落到收料箱中；对于质地较软、容易粘连的海绵胶或者带涂层的密封条，采用吹气下料的方式，在拨料位置布置了一排角度可调的吹气嘴，通过低压气流将工件平稳吹落到收料位置，避免硬质拨料件刮伤密封条表面的涂层或者植绒层，两种下料方式可通过快速切换阀组实现模式切换，不需要更换结构件，切换过程只需要几分钟即可完成，适配多规格产品的快速换产需求。

　　设备的机架部分采用方管焊接结构，焊接完成后做了整体去应力退火处理，避免长期运行出现结构变形，所有外露的转动部位都配置了安全防护壳，电气控制元件全部集中布置在机架侧面的密封电控箱内，电控箱的防护等级达到IP54，可适配生产车间存在少量粉尘、切削液飞溅的工况，线体的张紧机构采用了可调式张紧轮结构，日常维护时只需要松开锁紧螺母调整张紧轮位置即可完成同步带张紧，不需要拆解整体线体结构，降低日常维护的工作量。

　　在结构设计阶段，针对密封条容易出现静电吸附的问题，在输送线体的接料端位置预留了静电消除棒的安装位，可根据生产需求加装静电消除装置，避免工件因为静电吸附在线体表面导致下料不畅；收料端的出料位置做了倾斜式导料板设计，导料板表面粘贴了低摩擦系数的超高分子量聚乙烯板材，工件落到导料板后会顺着斜面平稳滑入收料容器，不会出现自由跌落导致的端头变形。设备的所有采购件、标准件都选用了通用规格型号，不需要定制特殊配件，后期维护更换配件的成本较低，整体结构经过实际生产验证，运行节拍稳定，可匹配前端裁切机最高120次/分钟的裁切节拍，不会出现跟不上产线速度的情况，能有效替代人工完成收料作业，减少后段工序的人工配置，同时避免人工操作带来的工件损伤、摆放混乱问题，提升整条密封条生产线的连续运行稳定性。
