工业仓储用座驾式内燃叉车结构设计

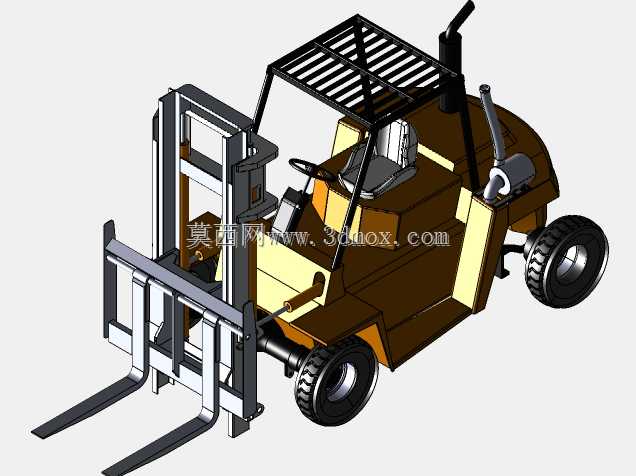

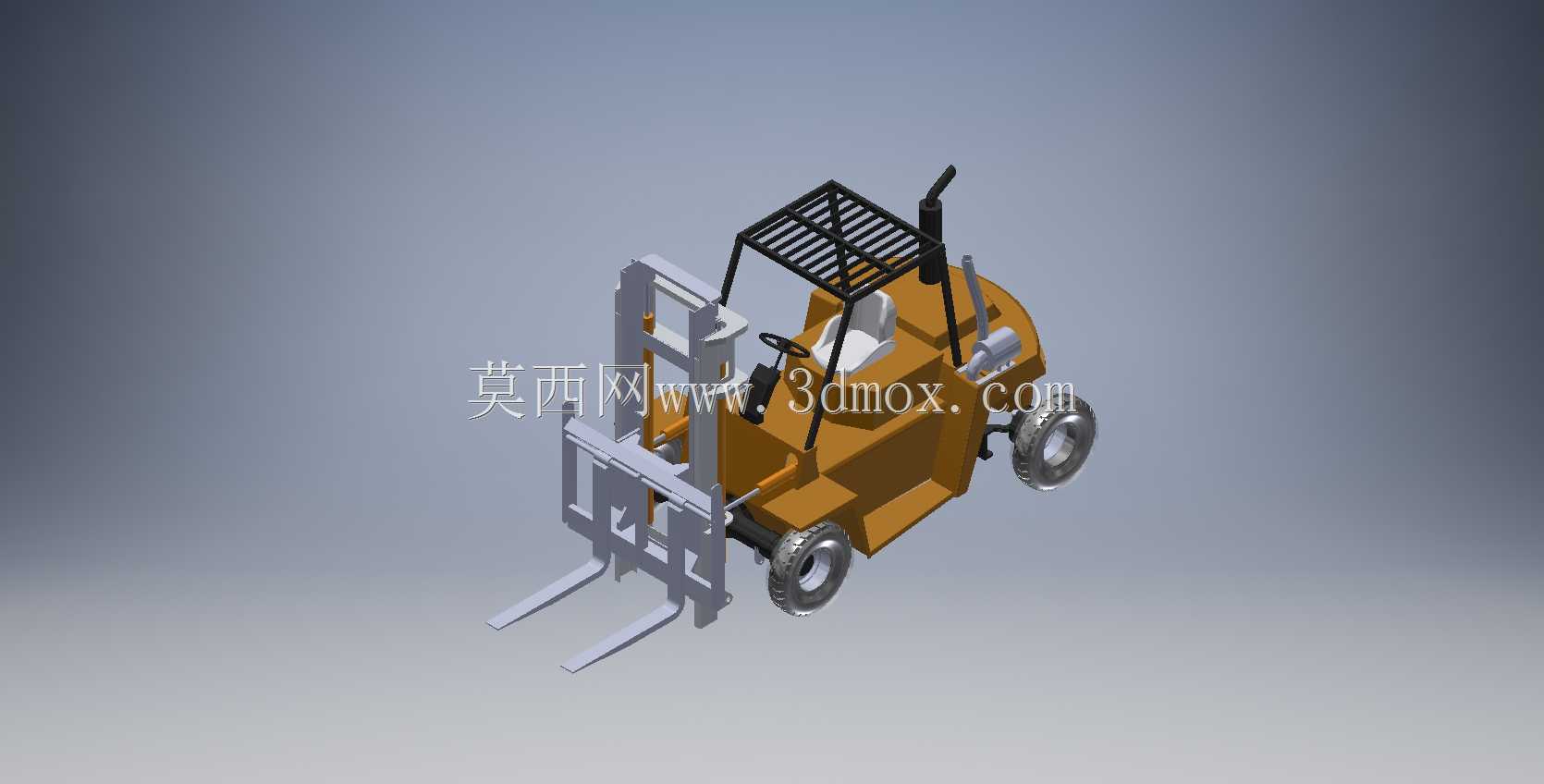

　　本次呈现的座驾式叉车三维结构，核心面向厂区内部货物流转、仓储堆垛、短距离重载转运场景设计，覆盖生产车间原材料上线、成品仓货物码放、物流月台装卸货等常规作业需求，适配1-3吨级常规载荷的场内作业工况，是离散制造、仓储物流环节应用极广的场内机动搬运装备。从功能实现逻辑来看，该设备采用前轮驱动、后轮转向的经典叉车布局，前部设置可沿门架垂直升降的货叉机构，搭配两级可伸缩门架结构，能够在较低的整车闭合高度下实现较高的堆垛举升高度，满足常规货架3-4米层高的堆垛作业要求；门架侧部设置倾斜液压缸，可带动整个门架实现前后小角度俯仰，货叉取货时前倾便于插入托盘底部，载货行驶时后倾保证货物倚靠挡货架稳定，避免行驶过程中货物滑落。

　　驾驶区域采用开放式座驾布局，顶部设置防护顶棚与防坠护网，能够阻挡上方意外坠落的小件货物对驾驶人员造成伤害，护网采用格栅式结构，不会遮挡驾驶人员观察前方货叉举升状态的视线；驾驶位周边按照人机工程布局设置方向盘、升降操作杆、倾斜操作杆、换挡与制动踏板，操作逻辑符合常规工业车辆的操作习惯，操作人员无需长时间适配即可上手作业。整车动力舱布置在车辆后部，一方面通过后部动力总成的重量平衡前部货叉承载的货物重量，无需额外增加过多配重即可实现额定载荷下的整车稳定性，另一方面紧凑的动力舱布局缩短了整车的纵向长度，减小了车辆的转弯半径，让设备能够在宽度较窄的仓库通道内完成转向、调头等动作，适配多数老旧厂房、标准平库的通道宽度要求。

　　行走系统采用大直径充气橡胶轮胎，能够适应厂区内柏油、水泥、硬化碎石等多种路面条件，即使路面存在少量细小凸起、接缝也能保证行驶平稳，避免颠簸导致所载货物倾倒；后轮转向角度设计接近90度，配合较短的轴距，整车最小转弯半径可控制在2.5米以内，在3米宽度的通道内即可完成托盘的存取作业，对作业空间的要求远低于同载荷级别的其他搬运设备。从结构设计的细节来看，货叉采用标准挂钩式安装结构，可根据搬运货物的托盘规格调整两个货叉的间距，也可快速更换桶夹、纸箱夹等属具，拓展设备的适用场景；门架的升降链条采用双侧对称布置，保证货叉架升降过程中两侧受力均匀，不会出现卡滞、偏斜的问题；车辆前部的货叉挡板高度与常规托盘高度匹配，载货时货物底部与挡板贴合，避免货物向驾驶舱方向滑移。

　　安装边界方面，整车闭合高度（门架完全落下、顶棚处于最低位置）控制在2.1米以内，能够顺利通过常规厂房2.2米净高的防火门、电梯门；整车宽度控制在1.2米以内，可适配标准1.2米宽度的托盘作业，在通道内行驶时两侧预留足够的安全间隙；货叉的标准长度为1.07米，适配国标12001000、1200800规格的通用托盘，无需调整即可完成多数标准货物的叉取作业。在实际应用中，该类叉车相较于手动搬运车、电动堆高车，具备更强的动力输出与爬坡能力，可在坡度不超过10%的厂区坡道上满载行驶，能够覆盖生产区到仓储区之间存在高低差的作业场景；相较于大型重型叉车，其体积小巧、操作灵活，购置与维护成本更低，适合中小批量、高频次的日常场内搬运作业，是多数生产制造企业、区域物流仓库的标配搬运设备。建模过程中对各个运动部件的干涉情况做了完整校验，门架全行程升降、转向轮全角度转动、货叉俯仰全动作过程中均无部件干涉，结构件的壁厚、连接位置均参考同级别量产叉车的实际参数设置，可作为结构改进、虚拟仿真、教学演示的基础模型使用，也可用于厂区物流规划阶段的设备占位模拟、通道宽度校核等场景。
