导轨安装式PE直通接线端子结构设计

　　在低压配电系统的柜内布线、工业控制设备的二次回路接线、现场分布式IO模块的接地汇流场景中，这类导轨安装式PE直通接线端子是应用频次极高的基础连接元件，承担着保护接地回路的可靠导通、多股导线的快速接续、接地支路的规整排布功能，是保障电气系统接地连续性、降低触电风险与电磁干扰的核心基础部件。

　　从实际使用场景来看，这类端子主要适配标准DIN导轨安装，常见于PLC控制柜、动力配电柜、现场操作箱、自动化生产线的分线盒内部，用来将多根PE保护线进行同电位汇接，或是实现单根接地导线的跨柜接续，相比传统的螺丝绞接、烫锡处理的接线方式，这类端子的连接可靠性更高，后期运维拆改也更便捷，不会出现导线氧化松脱、接触电阻过大的问题。

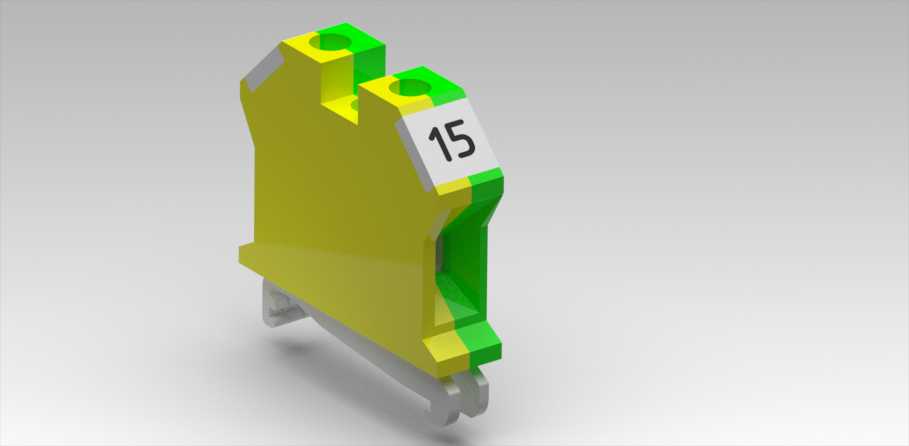

　　产品的功能设计完全围绕接地连接的可靠性展开，主体导电基座采用高导电率的铜合金材质，表面做镀锡处理，既保证导电性能，又能提升抗氧化能力，降低长期使用后的接触电阻；压线结构采用螺钉压接式设计，压线框带有防松脱的防滑齿，能适配不同线径的多股软线与单股硬线，压接后导线不会因为设备运行的振动出现松脱，导电接触面的压力均匀，避免局部压接过小导致的发热问题。端子的绝缘外壳采用阻燃PA66材质，具备UL94-V0级阻燃性能，即使相邻回路出现短时过载打火，也不会引燃外壳，同时绝缘材质的耐温范围覆盖-40℃到120℃，能适应大部分工业现场的环境温度变化，不会因为高温出现壳体变形、低温出现脆裂的问题。

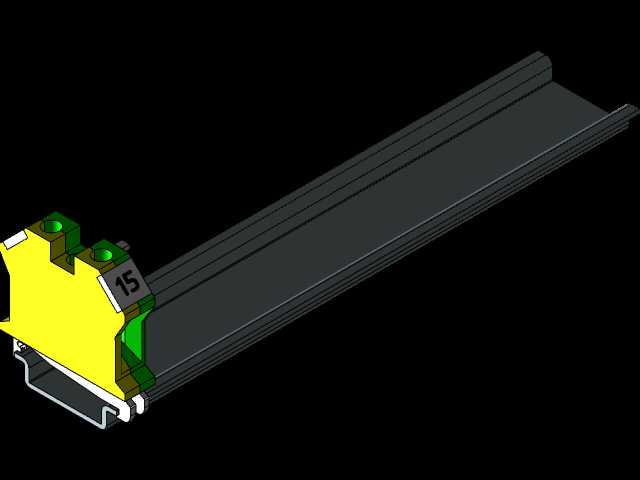

　　设计过程中首先要匹配标准导轨的安装尺寸，适配市面上通用的35mm宽度DIN导轨，端子底部的导轨卡扣带有弹性锁止结构，安装时只需对准导轨轻压即可卡入，拆卸时用一字螺丝刀撬动卡扣的解锁位就能快速拆下，不需要额外的固定螺丝，柜内排布时可以根据接线数量紧密拼接，相邻端子之间通过自带的定位槽实现对齐，不会出现拼接错位导致的绝缘间隙不足问题。端子的外形宽度控制在15mm规格，对应16mm²及以下线径的导线接续需求，这个尺寸是行业内的通用规格，能和同规格的其他功能端子并排安装，保持柜内接线排布的整齐度，高度方向的尺寸控制在合理范围，不会超出柜内导轨安装区的空间边界，保证柜内的线槽、盖板能正常闭合。

　　端子的标识区域设计在正面的醒目位置，预留了号码管插槽，可以插入打印好的线号标识，方便后期运维时快速识别接地回路的走向，标识位的角度做了倾斜处理，操作人员站在柜前就能清晰看到标识内容，不需要俯身或者歪头查看。直通式的接线结构让导线从端子两端接入，电流路径是直线型，没有多余的弯折，能降低连接部位的感抗，对于有电磁兼容要求的控制回路来说，这种结构能减少接地回路的高频阻抗，提升系统的抗干扰能力。

　　安装边界方面，这类端子在柜内排布时，端子排两端需要加装固定挡块，防止多片端子拼接后在导轨上滑动，接线时导线的剥线长度需要匹配端子的压线深度，剥线过长会导致裸露导线外露，存在触电或短路风险，剥线过短则会导致压接部位压在绝缘层上，出现接触不良的问题；相邻端子之间不需要额外加装绝缘隔板，因为外壳本身的绝缘间隙已经满足低压系统的电气间隙要求，能承受AC2000V的工频耐压测试，不会出现击穿飞弧的问题。在大电流接地故障场景下，端子的导电部分能承受短时的故障电流通过，不会因为瞬时大电流出现熔焊、烧蚀的问题，保证接地回路在故障状态下依然能可靠导通，让上级保护装置能快速动作切断电源。

　　从结构建模的角度来看，这类端子的建模需要重点关注几个配合尺寸：一是导轨卡扣的弹性变形量，既要保证安装时能顺利卡入导轨，又要保证卡入后有足够的锁紧力，不会因为振动松脱；二是压线螺钉与压线框的配合行程，要保证在最大线径导线接入时，螺钉不会脱出压线框，最小线径接入时能可靠压紧导线；三是外壳的拼接定位结构，相邻端子拼接后不能出现上下错位，保证整体端子排的平整度；四是接线孔的倒角设计，导线插入时不会被孔边的毛刺刮伤线芯，方便现场施工时快速穿线。

　　实际工程应用中，这类PE端子和普通的电流端子的区别在于，PE端子的金属基座会和安装导轨直接导通，当端子卡到导轨上之后，所有PE端子都会通过导轨形成等电位连接，不需要额外做跨接处理，这也是PE专用端子的核心设计特点，能大幅减少接地跨接线的使用，提升接线效率，同时保证整个接地排的连接可靠性。在一些需要分回路接地的场景中，也可以在相邻PE端子之间加装隔离片，实现不同接地回路的独立连接，满足特殊场合的接线需求。
