800kw500机座ABB电机带联轴器变速箱总成

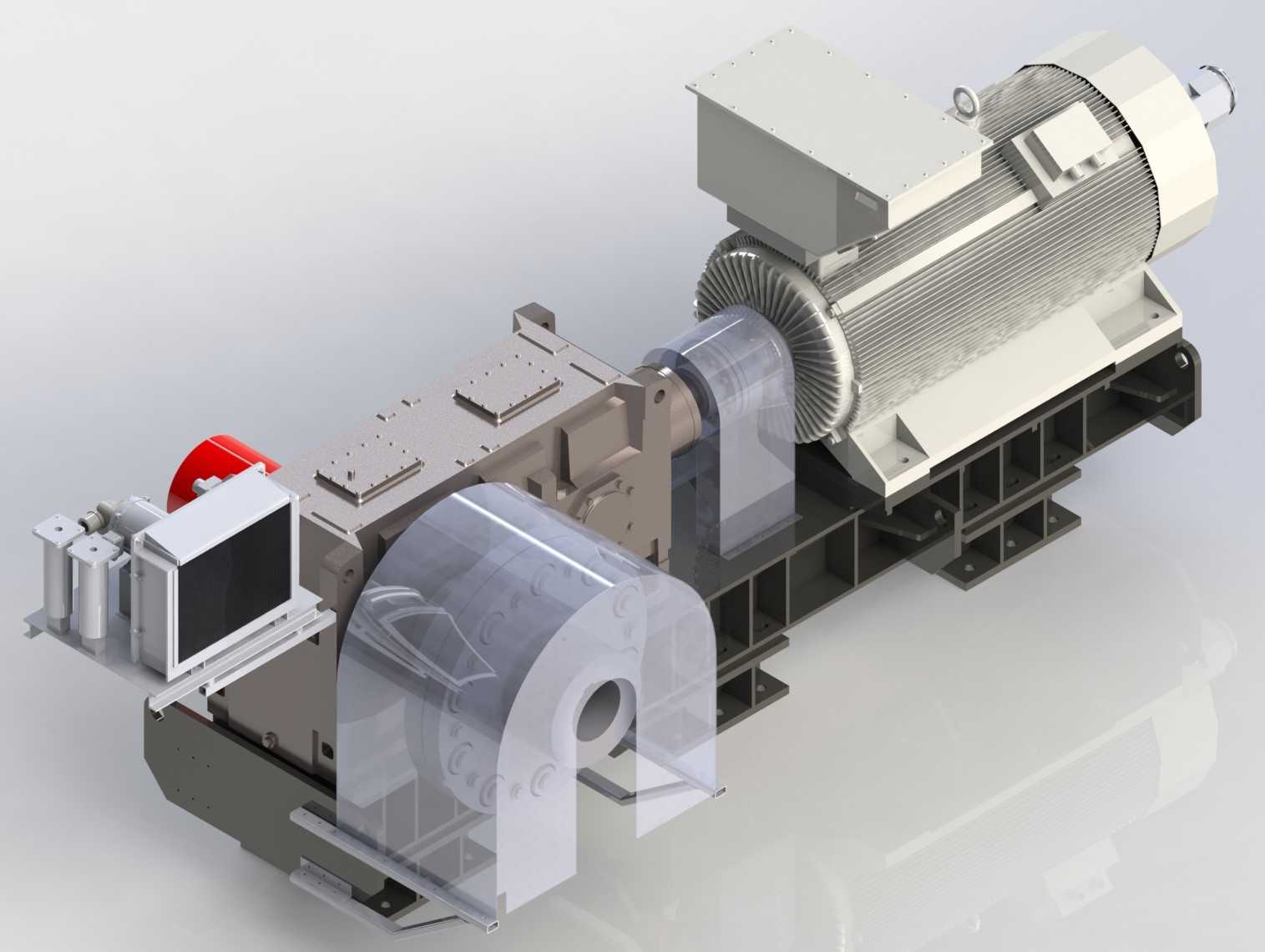

　　这套传动总成的核心是800kw功率等级的500机座ABB电机，配套刚性联轴器与重载变速箱，主要服务于长距离带式输送机的循环驱动场景，常见于矿山散料输送、港口大宗物料转运、大型建材生产线的连续输送工段，这类场景对驱动系统的连续运行可靠性、过载耐受能力有极高要求，一旦驱动端故障停机会直接造成整条产线断供，损失远超设备本身价值。从结构设计逻辑来看，整套总成采用同轴直联布局，电机输出轴通过膜片式刚性联轴器与变速箱输入轴对接，省去了皮带传动、链传动的中间损耗环节，传动效率可稳定保持在96%以上，同时避免了中间传动件打滑、跳齿的故障风险，适配大功率持续输出的工况需求。电机本体采用500标准机座，底脚安装孔位完全符合IEC通用安装规范，安装基面的平面度公差控制在0.1mm/m以内，保证电机与变速箱安装后轴系的同轴度偏差不超过0.05mm，避免长期运行出现轴系挠曲、轴承偏磨的问题。电机外壳采用带轴向散热筋的铸铁结构，顶部配置独立冷却风机，即使在低速大扭矩输出工况下，也能保证绕组温度稳定在绝缘等级允许范围内，适配输送机重载启动、长时间满负荷运行的负载特性。

　　配套的变速箱采用平行轴硬齿面结构，齿轮均经过渗碳淬火磨齿处理，齿面硬度达到HRC58-62，承载能力按照1.5倍电机额定扭矩做冗余设计，可承受输送机启动时的瞬时冲击载荷，输出轴采用空心轴锁紧盘连接方式，可直接与输送机的传动滚筒轴对接，省去额外的联轴器转接环节，进一步压缩整套驱动单元的轴向安装尺寸。整套总成的安装底座采用一体化焊接钢结构，经过去应力退火处理，电机、变速箱的安装面均经过龙门铣精加工，保证各部件安装基准统一，底座预留的地脚螺栓孔按照通用输送机驱动站的布局设计，可直接适配现有多数带宽1.2m以上带式输送机的驱动工位安装尺寸，不需要对原有基础做大规模改造。

　　从安装边界来看，整套驱动总成的轴向总长度控制在3.8m以内，宽度1.4m，高度1.6m，检修空间预留满足现场运维要求：电机侧预留0.8m的接线与轴承维护空间，变速箱侧预留1m的油位检查、换油操作空间，顶部预留1.2m的吊装作业空间，完全符合工业现场设备安装的安全规范。联轴器部分采用带防护罩的全封闭结构，避免运行过程中杂物卷入、人员误触的安全风险，防护罩采用快拆式螺栓固定，日常运维时不需要拆卸周边管线即可快速完成联轴器对中检查、弹性元件更换等操作。

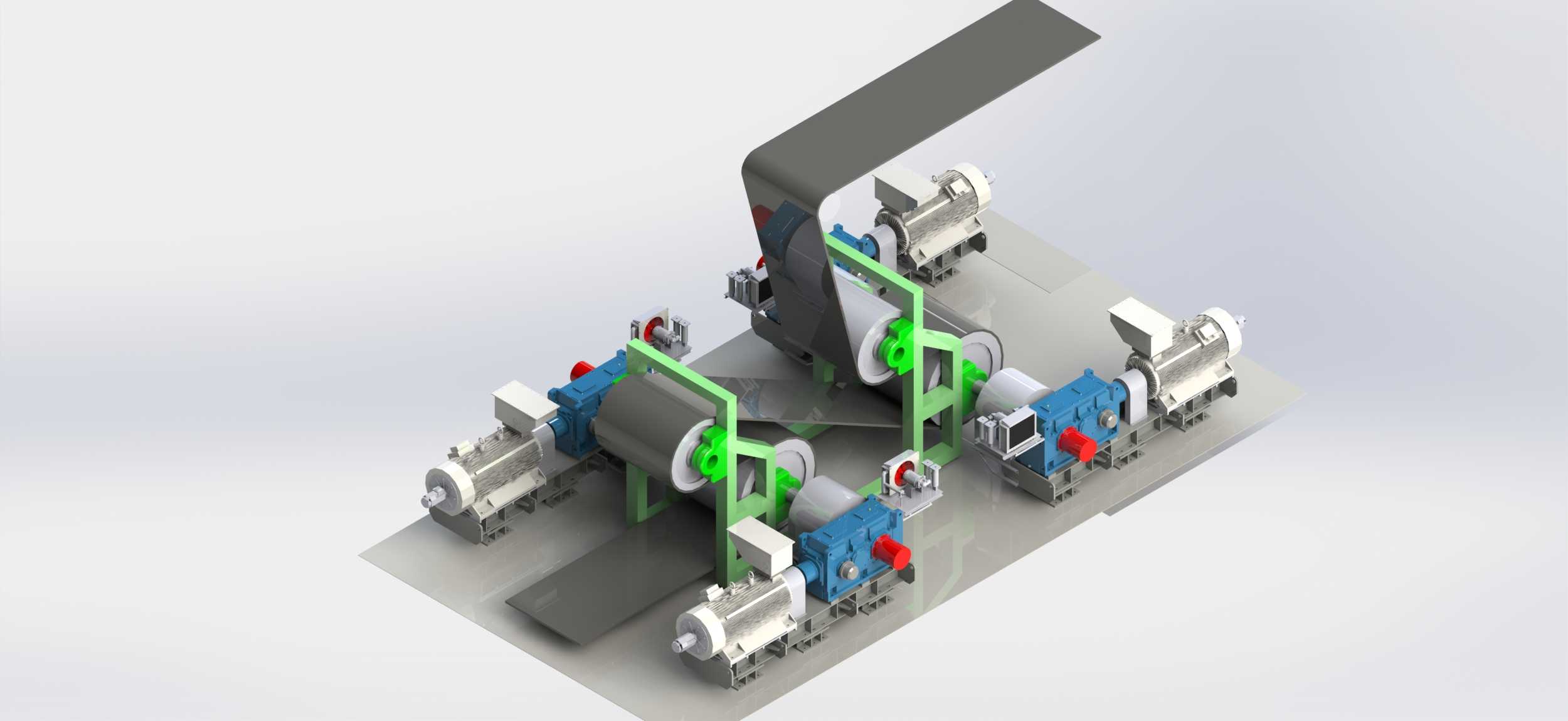

　　在实际选型适配时，这套总成可根据输送机的带速、输送量需求，通过变速箱的速比调整输出转速，覆盖1.6m/s-4m/s的常用带速区间，适配不同输送距离、不同物料比重的输送工况，电机绕组预留PT100测温点位，可直接接入现场的设备监控系统，实时监测绕组、轴承的运行温度，配合振动传感器可实现驱动系统的 predictive maintenance，提前预判轴承磨损、齿轮点蚀等潜在故障，避免非计划停机。整套模型的结构完全还原实际工业产品的装配关系，所有连接螺栓、密封件、润滑点位都按照实际产品的布局建模，可直接用于驱动站的布局仿真、安装干涉检查、运维培训课件制作，也可作为同类大功率传动系统设计的参考蓝本，帮助结构设计人员快速完成驱动单元的选型匹配与布局规划，减少从零开始建模的重复工作量。
