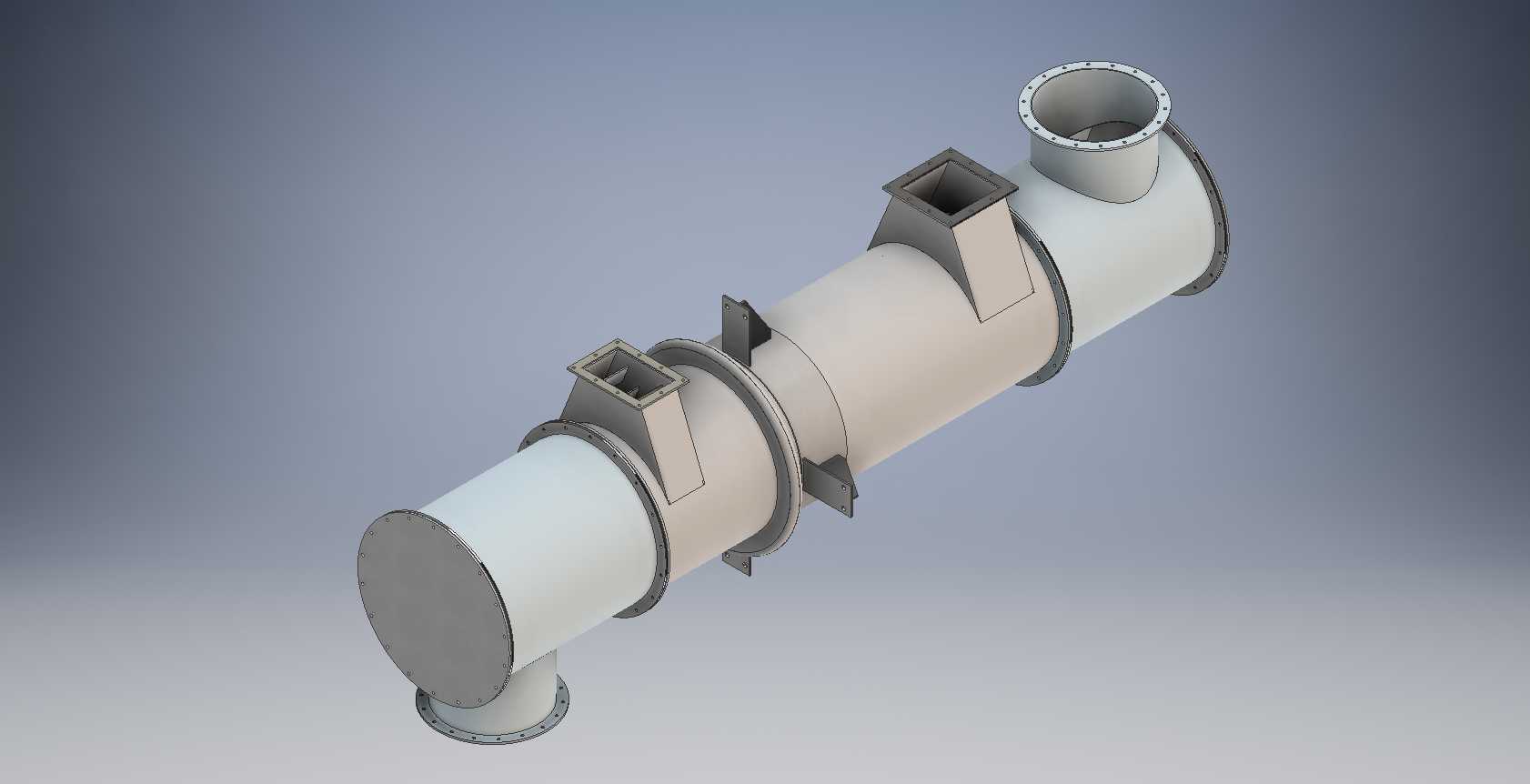

工业用列管式换热设备三维结构设计

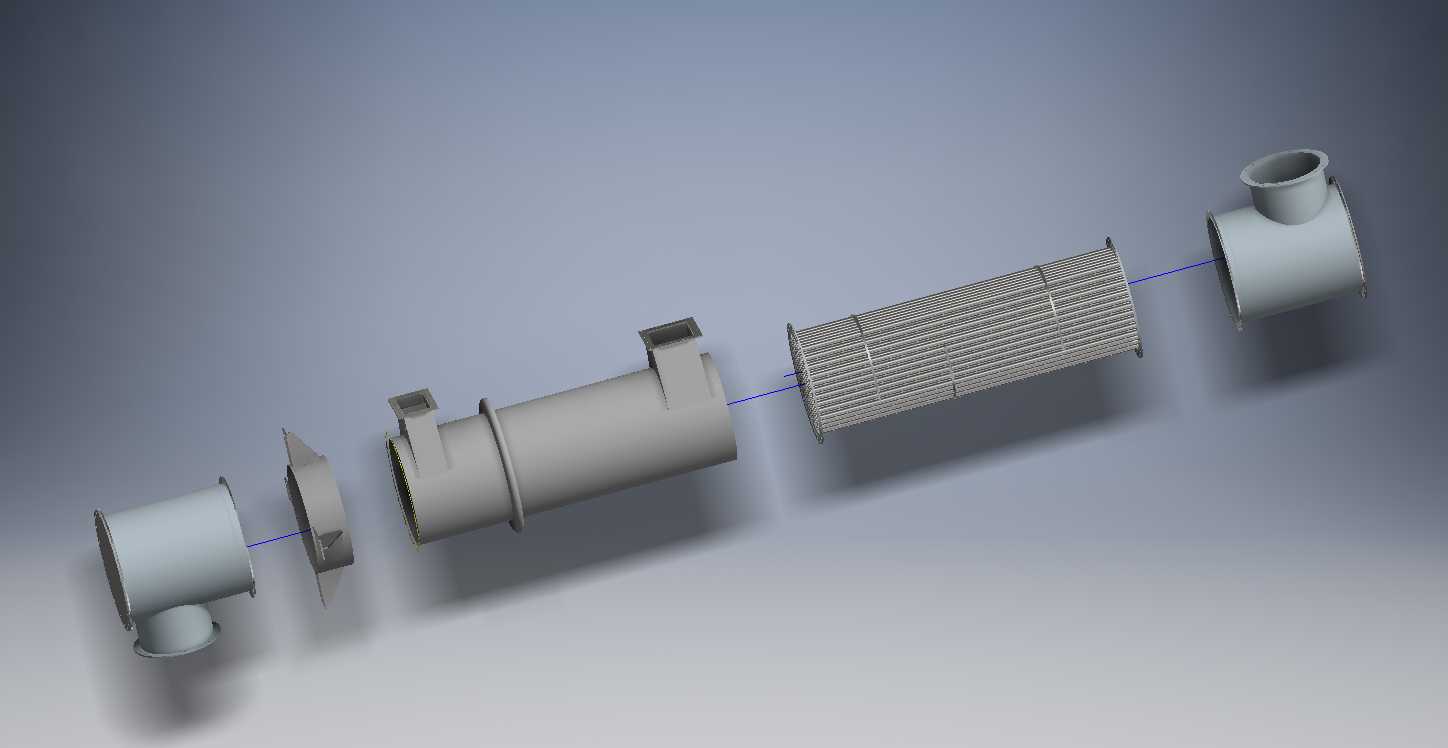

　　这套三维结构完整还原了管壳式热交换器的装配逻辑，从拆解视图能清晰看到两端管箱、管板、换热管束、壳体的配合关系，这类设备在化工、暖通、能源回收、食品加工等场景中应用极广，核心作用是实现两种不同温度流体之间的热量传递，既可以用来给工艺介质加热升温，也能完成余热回收、介质冷却冷凝等工况需求。

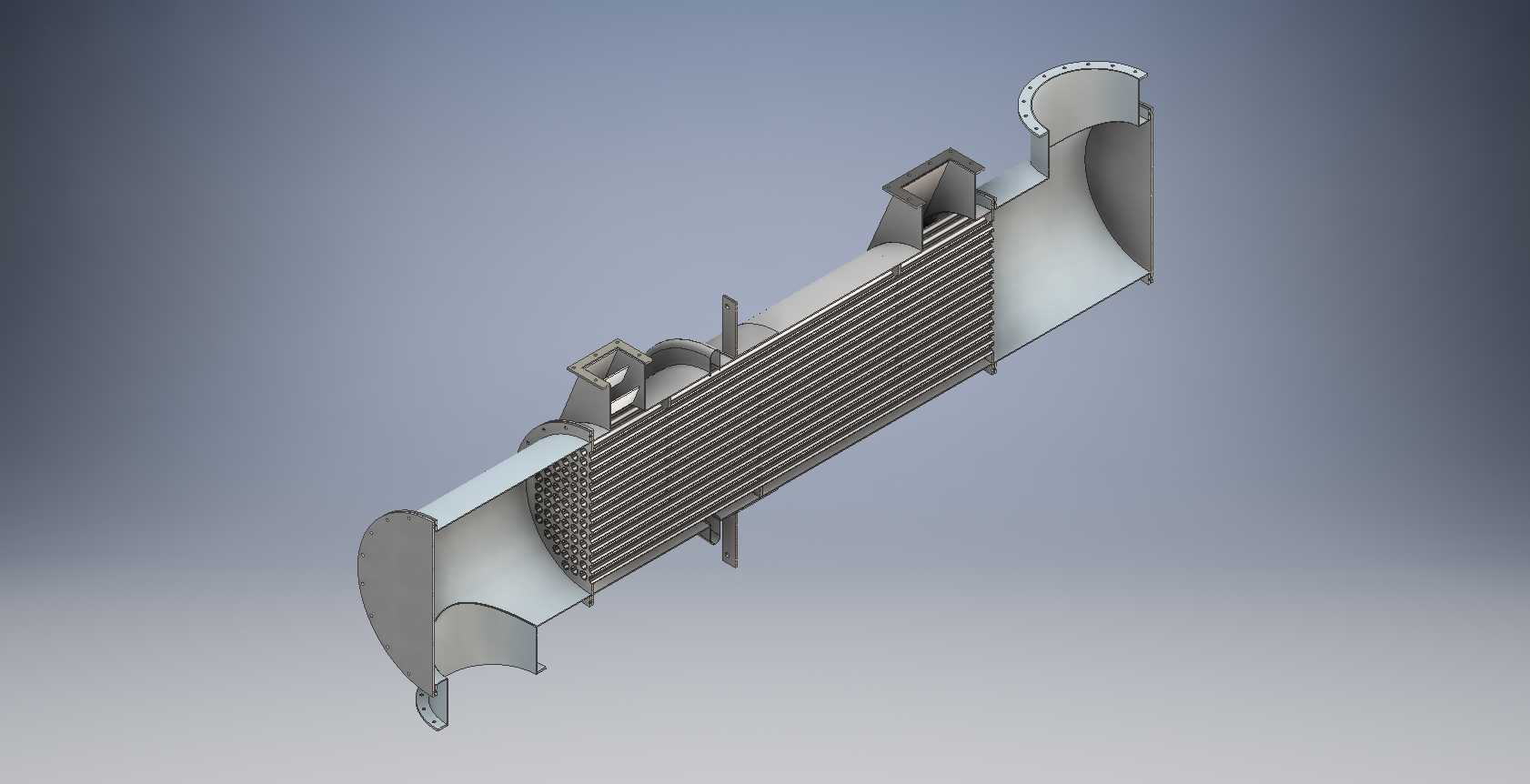

　　从结构设计逻辑来看，两端的管箱分别承担流体进出分配的作用，一侧管箱设置的接管对接工艺管路，将待换热的介质导入换热管束内部，另一侧管箱则汇集完成换热后的管程介质导出；壳程的接管则对应另一种换热介质的进出路径，介质在壳体内部、换热管束外侧的流道内流动，通过管束壁面完成热量交换，这种分程设计能有效避免两种换热介质串流，同时保证换热路径的长度满足换热效率要求。管板作为核心承压连接件，既要固定数百根换热管束的端部位置，保证管束间距均匀，避免流体流动出现死区，还要承担壳程与管程之间的压力差密封，建模时严格还原了管板上的管束开孔排布，孔位的同轴度、间距公差都按照实际加工要求设置，保证装配时管束能顺利穿入，同时满足胀接或者焊接的密封工艺要求。

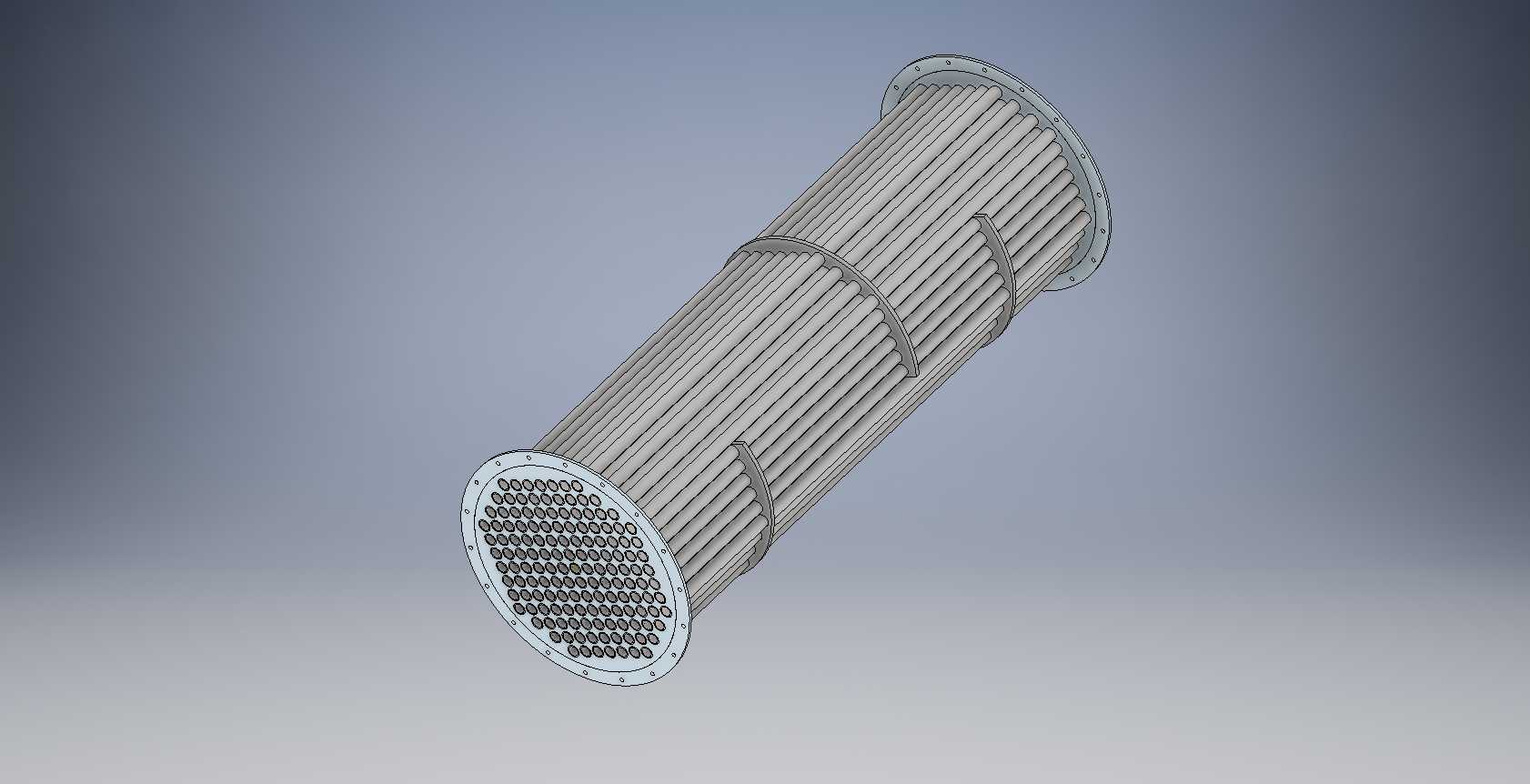

　　换热管束采用平行排布结构，每根换热管的长度一致，端部与管板的连接位置预留了焊接或胀接的工艺余量，管束外侧没有设置额外折流板的结构，适配低流速、大流量的换热工况，能有效降低壳程介质的流动阻力，减少输送过程中的动力损耗。两端管箱与壳体的连接采用法兰对接结构，法兰面的螺栓孔位均匀排布，建模时还原了法兰的密封面结构，安装时配合密封垫片就能满足不同压力等级的密封要求，这种法兰连接结构也方便后期检修时拆开设备，清理管束内壁或者壳程内部的结垢，降低设备维护的难度。

　　从安装边界来看，设备整体为卧式安装结构，壳体上设置的两个鞍式支座是主要的承重支撑结构，建模时还原了支座上的安装螺栓孔位，安装时需要保证两个支座的水平度偏差在允许范围内，避免设备安装后出现额外的结构应力，影响密封性能和使用寿命。两端接管的朝向、管径都按照常规工艺管路对接要求设计，管程接管与壳程接管的口径根据流量匹配设置，选型时可以根据实际工况的流量、压力参数调整接管规格，不需要改动主体的换热结构。

　　建模过程中对各个零部件的配合间隙做了还原，比如管束与壳体之间的环形流道宽度，既保证壳程介质有足够的流通面积，又能让介质尽可能贴近管束壁面流动，提升换热效率；管箱内部的导流空间做了圆滑过渡处理，减少介质进入管束时的偏流问题，避免部分管束流量过大、部分管束流量不足导致的换热效率下降。设备的所有承压部件壁厚都按照常规中低压工况设置，能适配大多数民用及工业常规换热场景的压力要求，如果用于高压工况，只需要调整壳体、管箱、管板的壁厚参数，整体装配结构不需要做大幅改动，具备较好的参数化修改基础。

　　在实际工程应用中，这类管壳式换热器相比板式换热器，具备更高的承压能力，对换热介质的洁净度要求更低，即使介质带有少量颗粒杂质，也不容易出现流道堵塞的问题，适合用在供热系统的汽水换热、化工工艺的介质冷却、空压机余热回收等场景。这套三维模型完整还原了设备的装配层级，每个零部件都可以单独拆分编辑，结构设计人员可以直接在此基础上根据具体工况参数调整管束数量、壳体长度、接管位置，快速完成定制化设备的结构设计，也可以用来做装配工艺演示、检修流程培训的可视化素材，帮助现场运维人员快速理解设备的内部结构，掌握拆装检修的关键要点。
