手摇式齿轮传动砂轮机结构设计

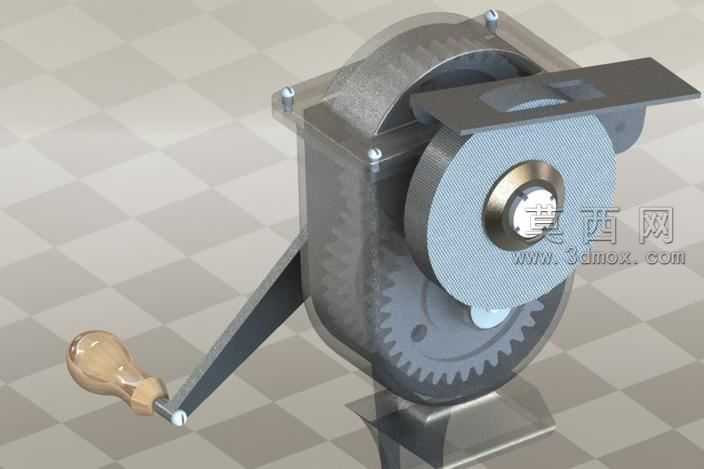

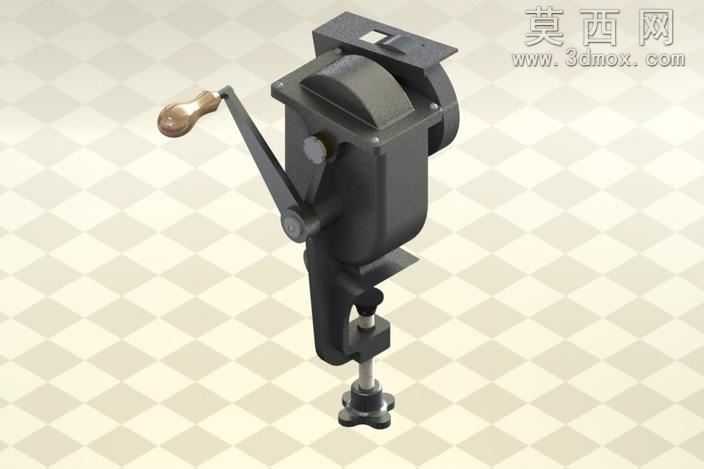

本作品为手动驱动的手摇砂轮机三维模型，整体采用SolidWorks完成全参数化建模，建模过程遵循机械设计的装配约束逻辑，所有零件均按照实际加工公差要求设定配合间隙，保证虚拟装配后无干涉错位问题。模型整体采用半透明渲染效果呈现外壳部分，能够直观展示内部的齿轮传动结构，无需拆解装配体即可清晰观察动力传递路径。材质设置上，机身外壳采用哑光铸铁材质，还原老式手动磨具的厚重金属质感，传动齿轮设置为调质钢材质，表面添加细微的加工纹理提升真实感，手摇握柄采用实木纹理材质，模拟木质手柄的温润触感，砂轮部分采用棕刚玉磨具材质，表面还原磨料颗粒的粗糙质感，金属紧固件添加镀锌层的金属光泽效果，底座部分设置为铸铁烤漆材质，增强整体放置的稳定视觉感受。结构设计上，该设备采用手摇曲柄输入动力，通过内部一对啮合的圆柱齿轮完成减速增扭，将手摇的低转速高扭矩动力传递至砂轮主轴，带动砂轮高速旋转实现磨削功能，砂轮上方设置可调节的工件托架，能够根据磨削需求调整托架角度与位置，为待磨削工件提供稳定支撑，机身侧面设置透明观察视窗，可随时查看内部齿轮的啮合状态与润滑情况，底座预留安装孔位，可通过螺栓将整机固定在工作台面，避免磨削作业时机身晃动。设计思路围绕无电源场景下的手动磨削需求展开，摒弃电动结构的复杂电路设计，采用纯机械传动结构保证设备可靠性，齿轮传动比经过严谨计算，匹配普通人手摇的舒适转速区间，让使用者无需施加过大作用力即可驱动砂轮达到合适的磨削线速度，整体结构紧凑，零件数量精简，兼顾实用性与易维护性，所有易损耗部件均采用快拆结构设计，方便后期更换砂轮、维护齿轮传动组件。渲染阶段采用工作室柔光环境，搭配棋盘格地面展示模型的光影层次，通过半透明外壳的材质设置，兼顾外观展示与内部结构讲解的双重需求，让观看者能够同时理解设备的外部造型与内部传动逻辑。
