碳纤维复合X射线检查工作台结构设计

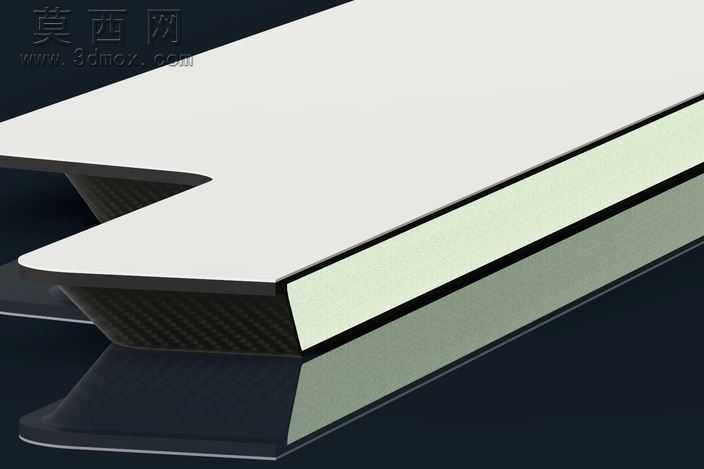

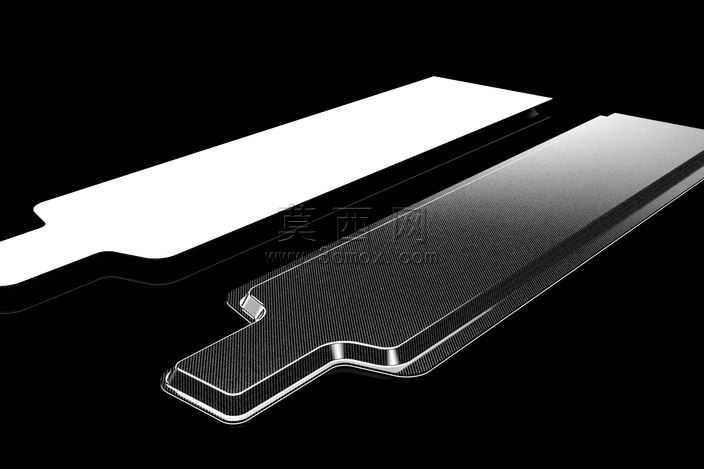

本作品为适配X射线检测场景的专用工作台三维模型，建模阶段采用分层参数化构建逻辑，先以基准面定位确定工作台整体长宽高比例，针对检测场景的射线穿透需求，将台面设计为多层复合夹层结构，逐层绘制各层截面轮廓后通过拉伸、布尔运算完成实体整合，过程中严格控制各层厚度参数，保证结构尺寸符合医用或工业射线检测的台面承重与透波要求。材质渲染阶段针对不同结构层做了精准的材质区分：上下表层采用碳纤维编织纹理材质，通过调整纹理映射坐标还原CF缎纹织物的细腻编织肌理，设置低粗糙度、半哑光的材质属性模拟碳纤维预浸料固化后的真实质感；中间芯层采用Polymethacrylimide泡沫材质，调整材质的漫反射颜色为浅米白色，添加细微的孔隙纹理贴图还原泡沫芯材的轻质多孔结构特征；底部支撑结构采用哑光黑色工程塑料材质，通过添加细微的碳纤维暗纹呼应表层材质，同时设置略高的粗糙度体现支撑件的耐磨实用属性。结构设计上充分考虑X射线检测的使用需求，台面边缘做了圆弧倒角处理避免尖锐边角磕碰，底部支撑采用流线型收窄设计，既保证支撑结构的结构强度，又尽可能减少支撑部分对X射线投射路径的遮挡，夹层结构的设计在保证台面整体刚性、满足检测工件放置承重需求的同时，最大化降低了台面整体密度，减少X射线穿过台面时的衰减与伪影产生。建模过程中对各层结合面做了共面处理，避免渲染时出现面重叠的闪烁问题，针对台面的转角位置做了曲面连续性优化，保证不同层的转角弧度完全匹配，整体模型布线规整，无冗余几何面，可直接用于后续的结构受力仿真、渲染出图或生产加工参考，能够直观展示复合夹层结构在射线检测工作台中的应用优势，清晰呈现不同材质层的排布逻辑与结构配合关系。
