带法兰安装座金属进气喇叭管结构设计

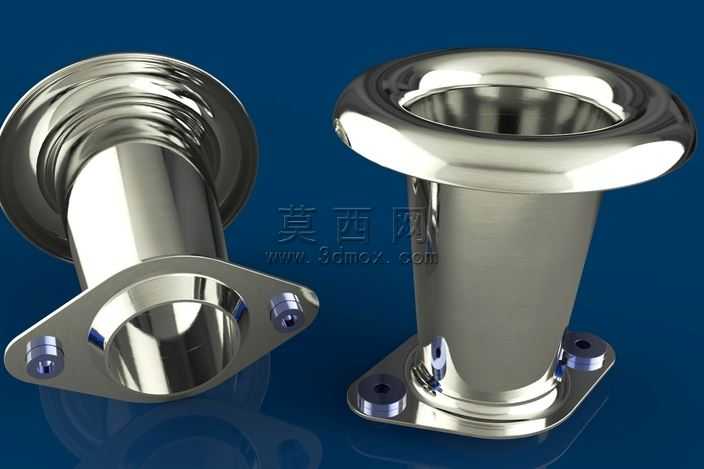

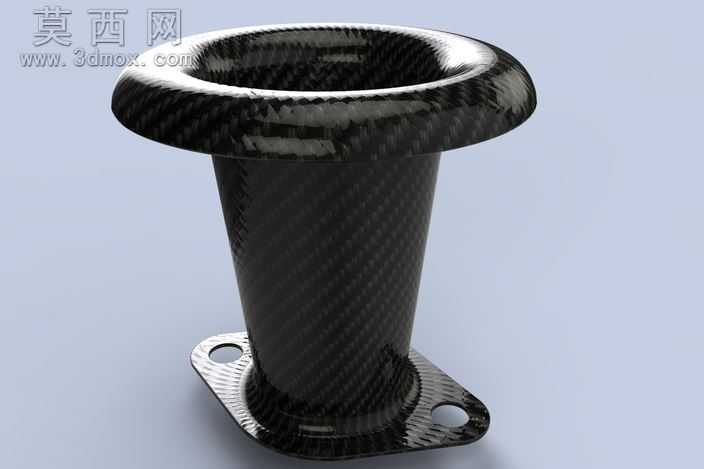

本作品为带三角法兰安装座的金属进气喇叭管三维建模设计，建模阶段采用参数化特征构建逻辑，首先绘制喇叭口的变径轮廓草图，通过放样凸台命令生成从宽口喇叭端到等径直管段的顺滑过渡曲面，严格控制喇叭口的圆弧卷边曲率，保证进气端的气流导入平顺性，避免直角结构产生的气流紊流问题。随后构建三角法兰安装座结构，在法兰盘对应位置绘制安装孔特征，添加沉孔结构适配内六角紧固螺丝的安装需求，保证螺丝安装后端面与法兰面齐平无凸起。建模过程中对各段壁厚做统一参数约束，保证整体管件的壁厚均匀一致，符合金属冲压或旋压加工的工艺要求，同时在法兰与直管的衔接位置添加圆角过渡特征，消除应力集中隐患，提升结构的结构强度。材质与渲染阶段，采用抛光金属材质赋予模型，调整材质的反射率、粗糙度参数，模拟不锈钢或抛光铝合金的金属质感，添加环境反射贴图让金属表面的光影过渡自然真实，还原金属零件的亮面镀铬般的视觉效果，渲染时采用深蓝色纯色背景突出金属零件的轮廓与质感，通过双视角摆放分别展示管件的进气端视角与安装法兰端视角，清晰呈现产品的整体外观与安装结构细节。设计思路上，该进气喇叭管可通过深拉成型工艺与法兰盘焊接组合加工，也可采用铝合金一体成型工艺制作，或是适配碳纤维编织粗加工后通过RTM成型工艺完成制作，整体结构兼顾气流导入效率与安装便捷性，三角法兰的三点安装结构可保证安装后的连接稳定性，喇叭口的扩口结构能够有效降低进气阻力，提升空气导入的顺畅度，适用于各类需要平顺进气的管路系统中，建模时所有特征均做全约束处理，可根据实际使用需求调整管径、法兰安装孔距、喇叭口扩张角度等参数，快速适配不同的安装场景与使用需求。
