带法兰安装座的柱式螺旋弹簧减振构件

　　做设备结构设计快十年，经手的隔振选型案例里，这类坐装式弹簧减振构件是中小型机电设备隔振方案里最常用的结构之一，很多刚入行的工程师做隔振选型时容易只看弹簧刚度参数，忽略安装边界和结构匹配性，最后装上去要么隔振效率不达标，要么出现偏载蹭圈的问题。先从实际应用场景说，这类构件主要用在对垂直方向振动隔离有要求的中小型设备上，比如楼顶安装的小型风冷机组、配套变压器的冷却风机组、实验室小型精密台架、管道支吊点的坐装支撑，还有一些小型工业泵组的机脚隔振，相比橡胶减振垫，它的固有频率更低，对10Hz以上的中高频振动隔离效率更稳定，耐老化性能也更好，不会像橡胶件那样三五年就出现硬化开裂的问题，在有一定温度的设备周边使用时，性能衰减幅度也远小于橡胶类隔振件。

　　从结构设计逻辑来看，这个构件采用上下分体式的限位结构，下部是带两个安装孔的菱形法兰底座，底座向上延伸出一圈限位挡边，刚好把螺旋弹簧的下端圈围在挡边内侧，避免弹簧受横向力时出现滑脱错位；上部是带外螺纹安装柱的圆形压盖，压盖向下的凸台同样嵌入弹簧上端圈的内孔，和下部挡边形成上下双向的径向限位，哪怕设备运行时产生一定的水平方向扰动力，弹簧也不会出现横向窜动，这一点比很多无限位的开放式弹簧减振座可靠性高很多，尤其是在有启停冲击的设备上，不会出现弹簧移位导致的设备倾斜问题。

　　说下实际选型和安装时需要注意的尺寸边界，下部的菱形法兰底座，两个安装孔的中心距是选型时首先要核对的参数，要和设备机脚的预留安装孔位完全匹配，不然现场安装时需要重新打孔，会破坏设备底座的防腐层；上部的外螺纹柱直径要和设备机脚的预留安装孔匹配，配套的锁紧螺母要加防松垫圈，避免设备长期振动导致螺母松脱。弹簧部分的设计上，采用的是等节距圆柱螺旋压缩弹簧，弹簧丝表面做了防锈涂层处理，从模型的结构比例来看，弹簧的有效圈数在4圈左右，这种圈数设计可以保证弹簧在额定载荷下的压缩量控制在自由高度的20%-30%区间，既不会因为压缩量太小导致隔振效率不足，也不会因为压缩量过大导致弹簧出现并圈失效，上下两端的弹簧圈都做了并圈磨平处理，保证和上下压盖、底座的接触面积均匀，不会出现局部应力集中导致的弹簧早期断裂。

　　很多工程师做隔振计算时容易忽略的一点是，这类带限位结构的减振器，横向的允许位移量是由上下挡边和弹簧之间的间隙决定的，这个模型里的径向间隙控制在弹簧外径的5%左右，既可以保证弹簧在垂直方向变形时不会和挡边产生摩擦异响，也能限制过大的横向位移，避免设备在受到外力碰撞时出现侧翻风险。另外在安装布局时，要根据设备的重心位置分配各个减振点的载荷，不要把所有减振器都选成相同刚度，重心偏移的位置要选刚度稍大的型号，保证设备安装后各个减振点的压缩量基本一致，避免出现个别减振器过载、个别减振器悬空的情况，不然不仅起不到隔振作用，还会导致设备壳体因为附加应力出现变形。

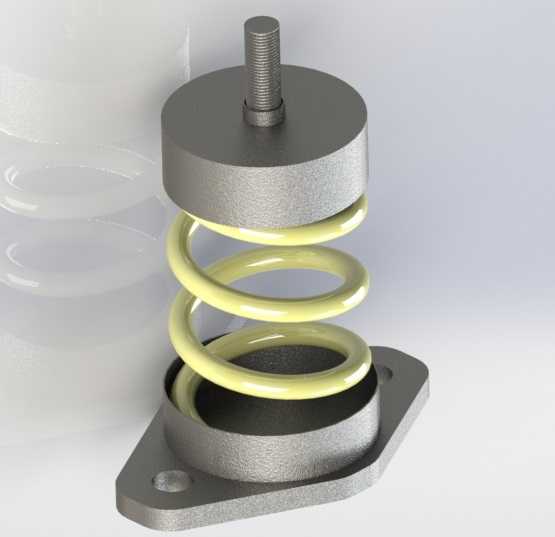

　　从建模的细节来看，这个模型把实际生产中的工艺细节都还原了出来，比如下部法兰底座的安装孔做了沉台设计，安装时螺栓头可以沉入沉台内，不会突出底座底面，保证底座和安装基础的接触面完全贴合；上部的螺纹柱长度预留了足够的调节余量，可以通过螺母调整设备的安装水平度，对于安装基础平整度不高的现场，这个调节余量可以省去额外加垫找平的工序；弹簧的两端磨平长度达到了弹簧丝直径的3/4圈，符合压缩弹簧的加工工艺要求，不会出现弹簧端圈毛刺导致的接触异响问题。在实际项目应用中，这类减振器如果用在户外设备上，还可以在上下金属构件表面额外做镀锌或者喷塑处理，提升防腐性能，弹簧部分如果是用在有腐蚀性介质的环境，可以换成不锈钢弹簧丝材质，但结构尺寸不需要做调整，直接替换弹簧即可，这也是这种分体式结构的优势，后期维护时不需要整体更换，只需要更换失效的弹簧或者压盖部件就能继续使用，维护成本比一体式的减振构件低很多。
