小型桌面铝型材数控雕刻加工设备

　　这款桌面级数控加工设备，核心定位是小尺寸工件的精密雕铣作业，在个人创客工坊、小型加工门店、职业院校实训场景中都有极高的适配性，能够覆盖软金属、塑料、木材、亚克力等多种常见加工材料的平面雕铣、轮廓切割、浅槽加工需求，不需要占用大面积的车间场地，普通工作台面即可完成安装部署。从整体结构设计来看，设备采用工业铝型材作为主体机架材质，这种选型思路首先考虑的是组装调试的便捷性，铝型材自带的T型槽结构可以在不做大量焊接、打孔工序的前提下，灵活调整各运动轴的安装位置，同时铝型材本身的刚性足以支撑小型加工场景下的切削载荷，重量也控制在单人可搬运的范围内，适配桌面使用的承重要求。

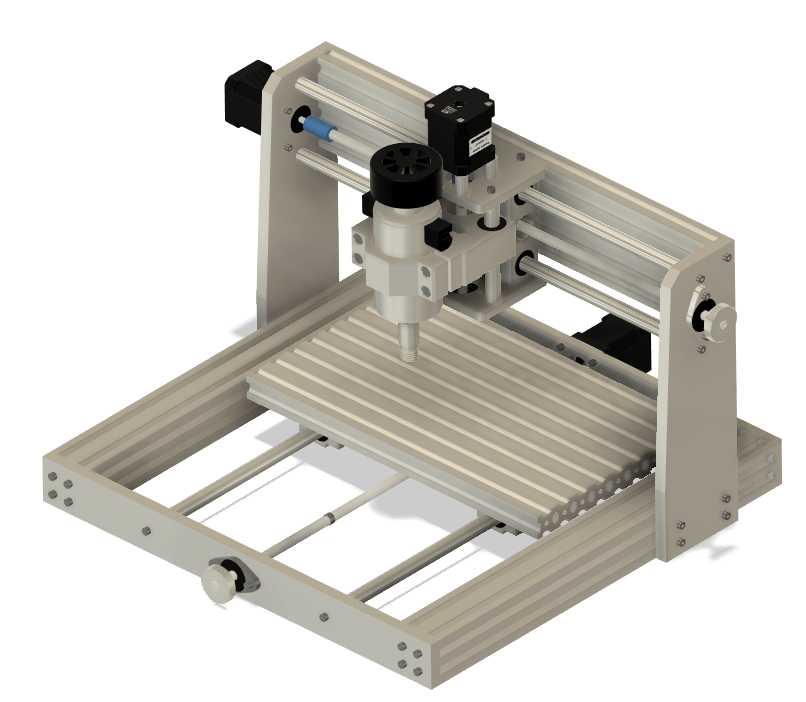

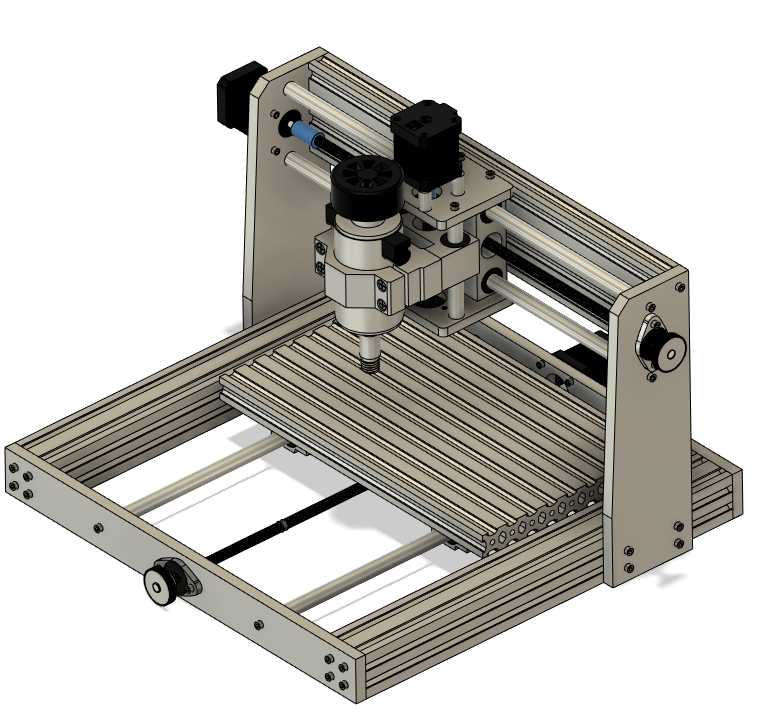

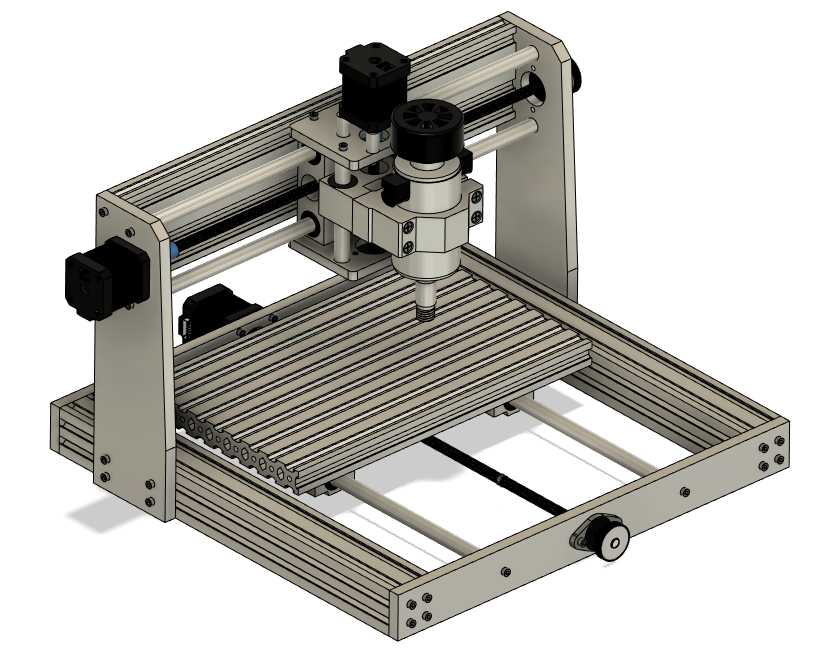

　　三轴运动系统的布局采用了常见的龙门移动式结构，X轴负责带动龙门架做前后方向的进给，Y轴集成在龙门横梁上带动主轴组件做左右方向的移动，Z轴则搭载主轴完成上下方向的进刀退刀动作，各轴均采用直线光轴搭配线性轴承作为运动导向部件，配合滚珠丝杠或者同步带传动结构，能够保证运动过程中的平顺性，避免低速爬行问题影响加工表面质量。主轴部分采用高速风冷主轴设计，转速区间覆盖常规雕铣作业的需求，夹头适配标准的雕刻刀具，可以根据加工材料的不同更换对应规格的铣刀、刻刀，主轴安装座预留了足够的调节空间，方便用户根据实际加工需求调整主轴伸出长度，兼顾不同厚度工件的加工行程。工作台面采用带T型槽的铝型材平台，表面的槽道可以直接配合压块、夹具固定待加工工件，不需要额外制作复杂的工装夹具，平台的平面度经过校准，能够保证工件装夹后与运动轴的平行度，减少加工过程中的尺寸误差。从安装边界尺寸来看，设备整体的长宽高控制在桌面设备的合理范围内，X轴有效行程可以覆盖A4幅面左右的加工区域，Y轴和Z轴的行程也能满足绝大多数小型工件的加工深度、宽度需求，设备底部预留了安装孔位，可以直接固定在工作台面上，避免高速加工过程中设备出现位移影响精度。

　　设计过程中充分考虑了日常维护的便捷性，各运动轴的润滑点都设置在容易触碰的位置，传动部件的张紧结构采用外露式设计，不需要拆解大量外壳即可完成皮带张紧、丝杠间隙调整等日常维护操作，电气走线全部沿着铝型材的槽道布置，用线槽做防护，既避免加工过程中切屑、冷却液磨损线缆，也让整体外观更加整洁。在实际使用场景中，这款设备可以完成电子元器件外壳的定制雕铣、工艺礼品的表面刻字、小型机械零件的轮廓加工、PCB电路板的铣制等多种作业，相比大型工业雕刻机，它的启动成本更低，操作门槛也更适合入门级用户，同时结构上保留了足够的改装升级空间，用户可以根据自身的加工需求更换更高功率的主轴、加装冷却系统、更换更高精度的传动部件，拓展设备的加工能力。

　　设备的各运动轴限位开关都设置在行程两端，能够避免超程运动导致的机械碰撞，主轴的安装位置做了同轴度校准，保证刀具旋转过程中的跳动量控制在合理范围内，减少加工过程中的断刀风险。整体结构没有多余的冗余设计，每一部分的型材选型、部件安装位置都经过受力校核，在保证整体刚性的前提下尽可能压缩设备体积，让它能够真正适配桌面级的加工场景，不需要专门的车间场地即可完成从建模到加工的全流程作业，对于小批量定制加工、个人创作、教学实训来说，是兼顾精度、成本、易用性的合适选择。
