海上石油平台高压泵组集成装置

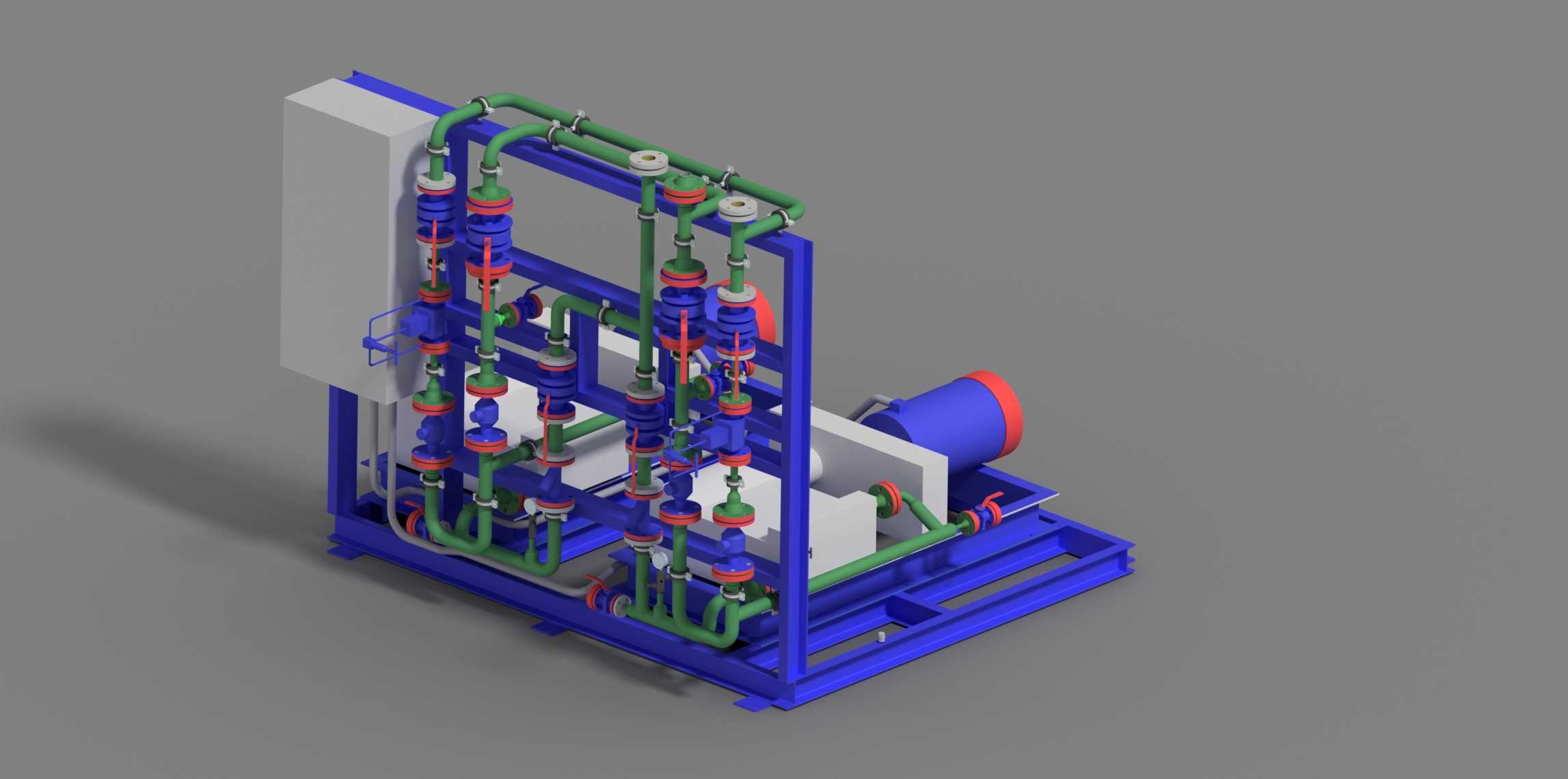

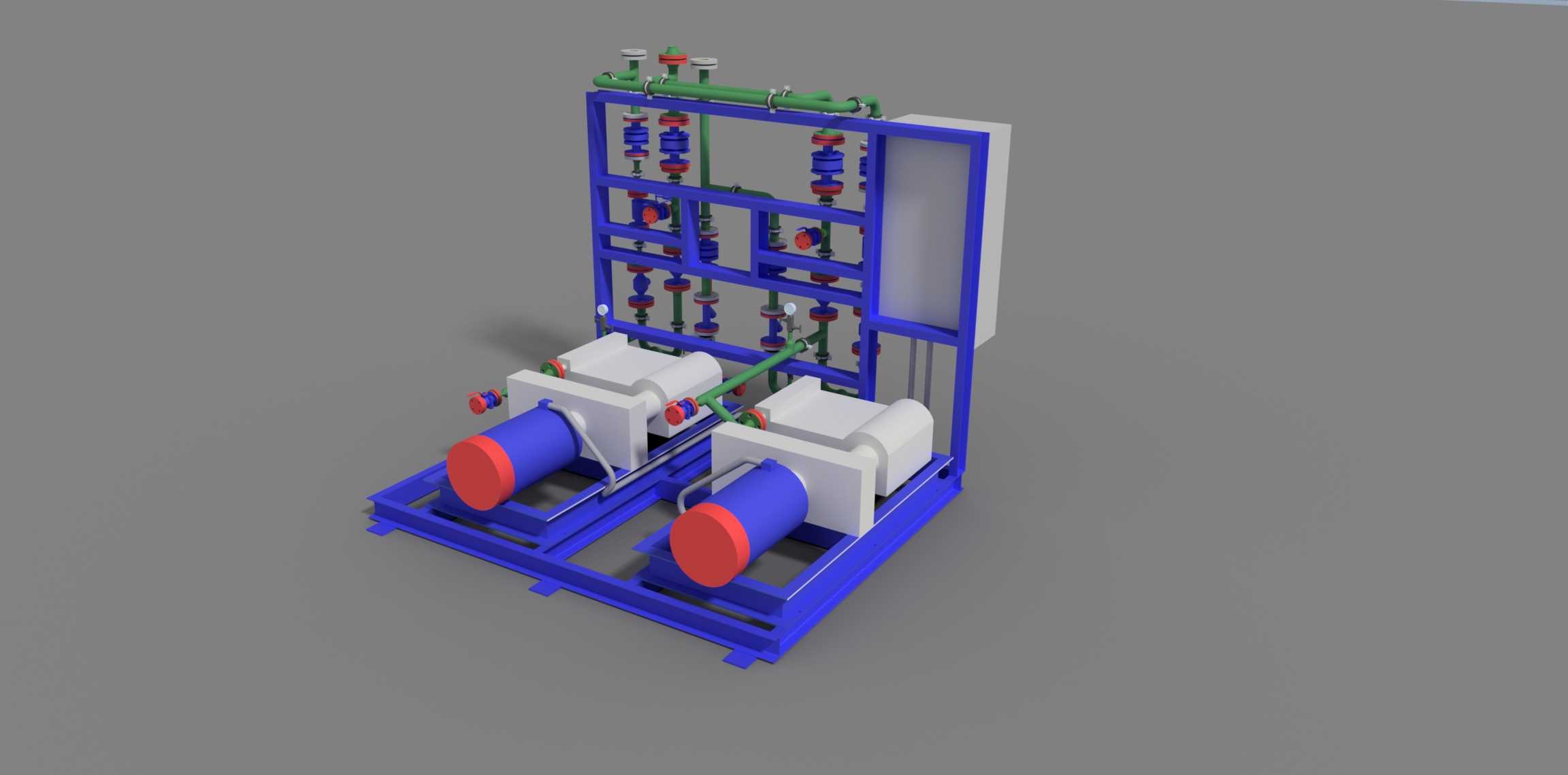

　　这套集成式高压泵组的核心应用场景锁定在海上石油生产平台的工艺流体输送环节，区别于陆地泵站的松散布局，海上平台的可用安装空间被严格压缩，且常年面临高盐雾、持续振动、平台晃动带来的工况挑战，因此整套设备采用撬装集成化设计思路，所有功能部件全部整合在统一的钢制焊接底撬上，无需现场拆分组装，吊装到位后仅需对接进出口管线与动力线缆即可投入使用，大幅压缩海上施工作业的窗口期与人工成本。从功能配置来看，整套装置集成了动力驱动单元、多组高压泵体、工艺管线阀组、进出口缓冲段、控制柜体五大核心模块，驱动端采用卧式布局的动力单元与泵体直连传动，省去了中间传动环节的功率损耗，也减少了海上运维时的易损件更换点位。

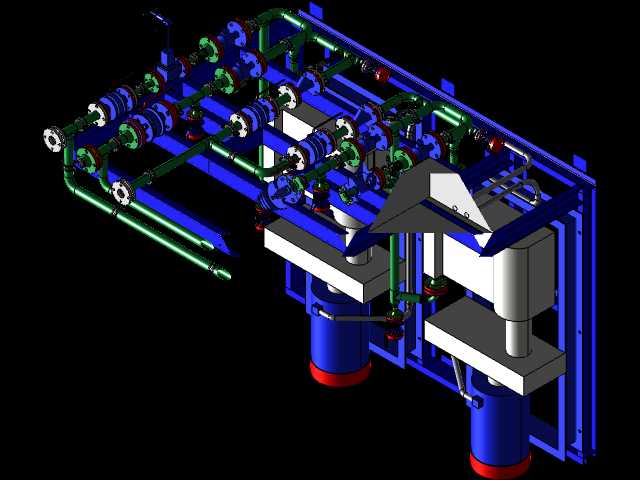

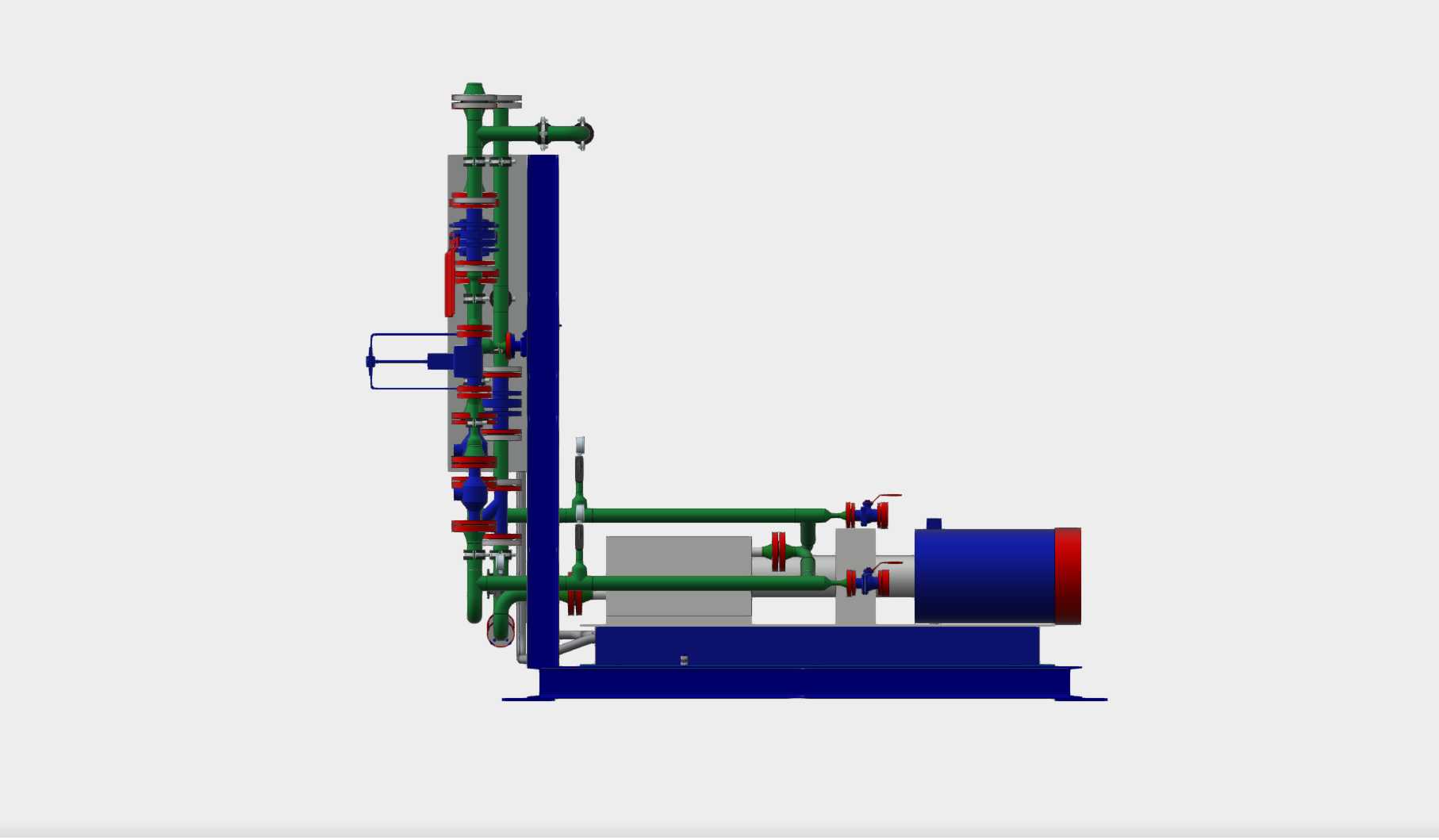

　　管线系统采用模块化排布逻辑，绿色管路为工艺介质主通路，蓝色结构为支撑框架，红色部件为各类手动调节阀、止回阀与压力检测接口，每一条管线的走向都经过空间干涉校验，既保证介质流动的沿程阻力处于合理区间，也预留出足够的操作空间，方便运维人员在平台晃动的作业环境下完成阀门操作、密封件更换等日常维护动作。设计阶段首先锚定的是安装边界约束，底撬的长宽尺寸严格匹配海上平台标准吊装口的通行限值，整体重心控制在底撬几何中心偏下位置，避免平台横摇、纵摇时出现设备倾覆风险，所有管线与框架的连接位置都加装了减震阻尼垫，抵消平台主设备运行带来的持续振动传递，防止管线焊缝长期受交变应力出现开裂泄漏。

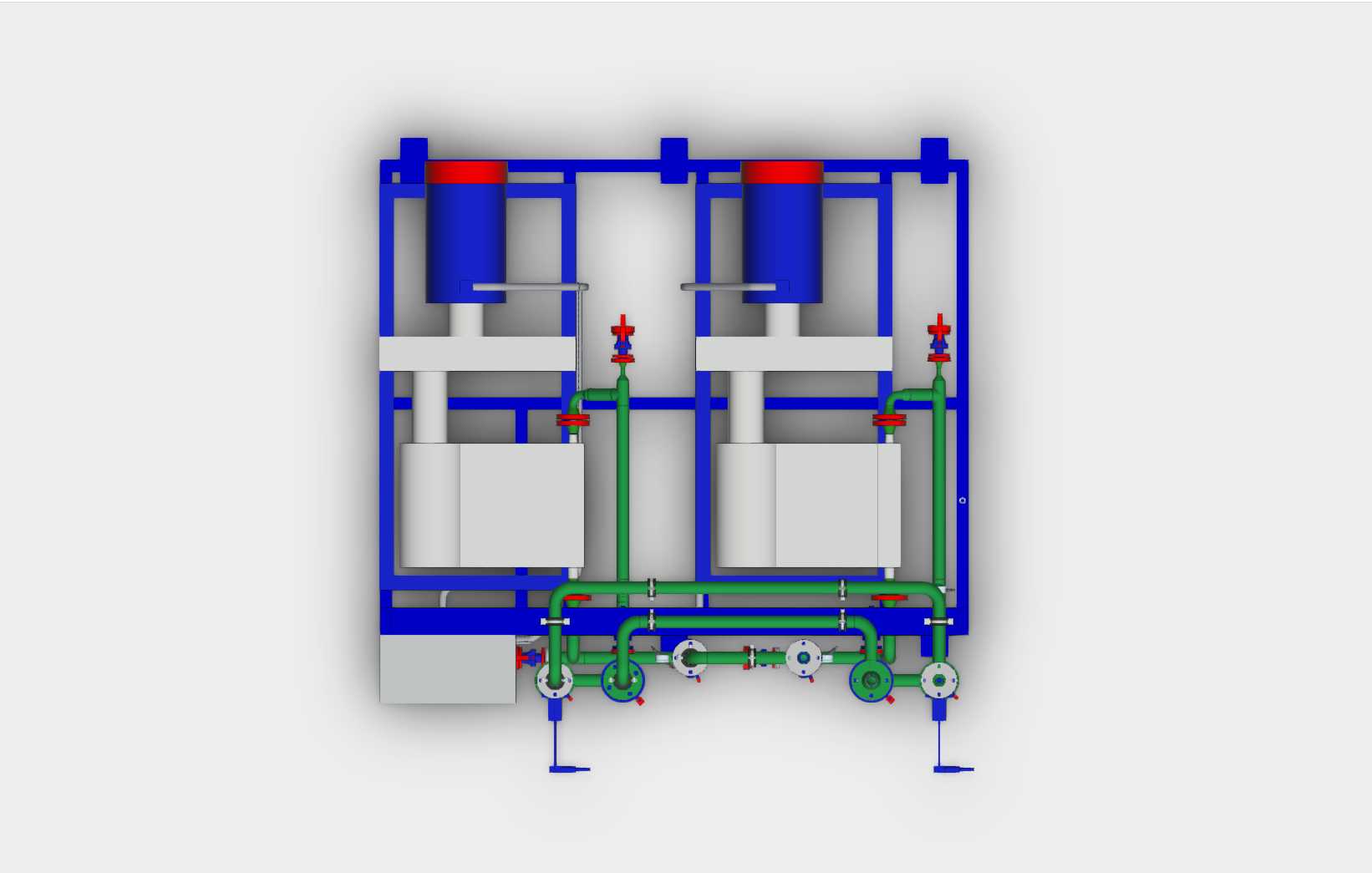

　　针对海上高盐雾的腐蚀环境，所有外露金属部件都做了对应的防腐涂层处理，框架与底撬采用重防腐涂装工艺，管线根据输送介质的腐蚀特性匹配对应材质，密封件全部选用耐油、耐盐雾、耐老化的氟橡胶材质，降低海上环境下的部件老化速率。在功能特性上，多泵并联的布局可以实现不同流量档位的灵活切换，单泵故障时可通过阀门切出隔离，不影响整套系统的连续运行，满足石油平台连续生产不能随意停输的工艺要求；管路上预留的多个检测接口，可以直接对接压力、流量传感器，接入平台的中控系统实现远程参数监控，无需人工现场频繁抄表。

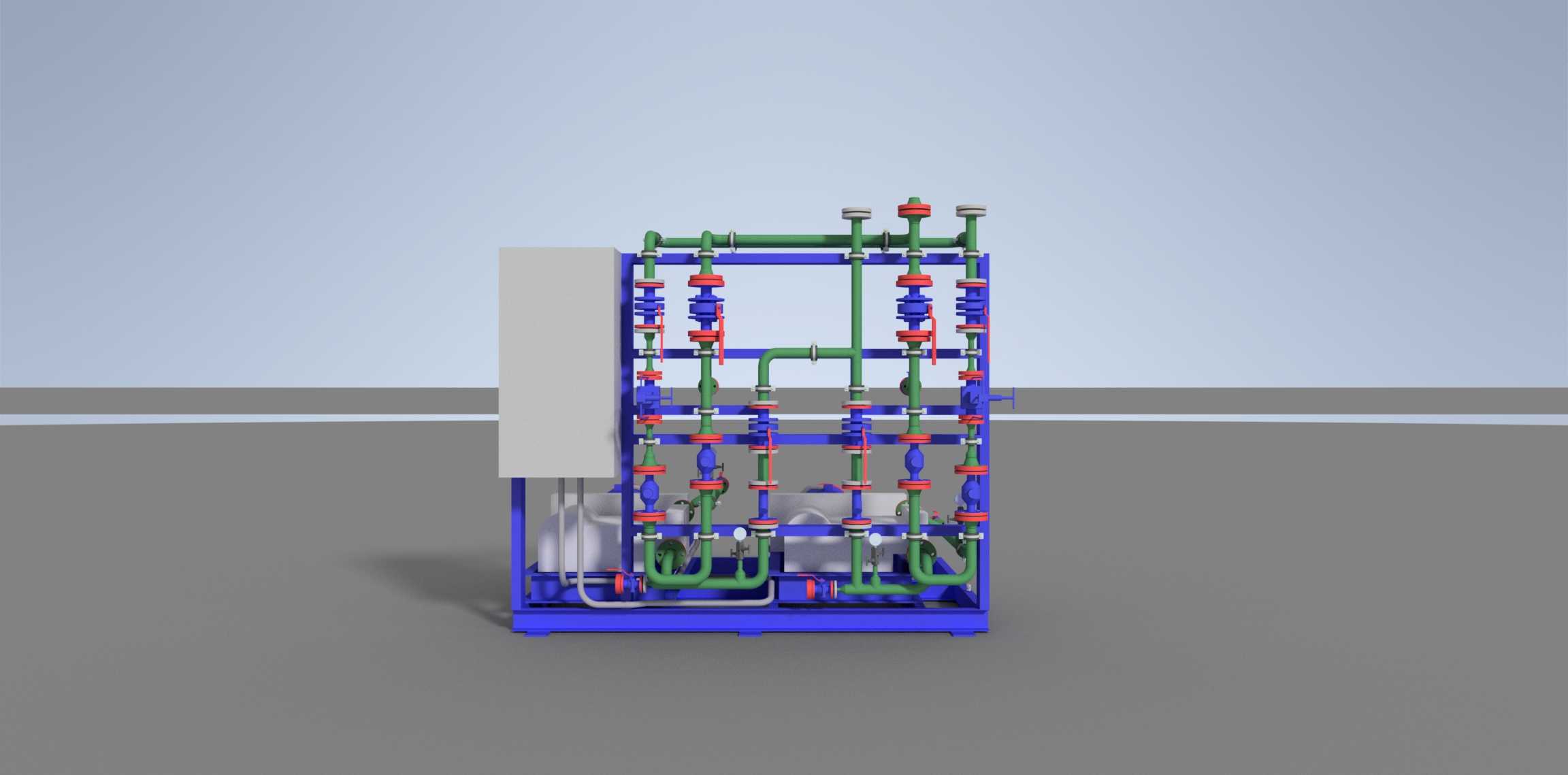

　　整套装置的管线排布没有采用随意的空间走向，每一段垂直、水平管段的长度都经过标准化设计，减少非标管件的使用量，备件可以直接采用平台通用的标准库存件，降低海上运维的备件储备压力；控制柜体布置在撬体的侧端，与高压泵转动部件之间设置了防护挡板，避免介质泄漏时直接喷溅到电控元件上，柜体的防护等级匹配海上户外作业要求，可阻挡盐雾、潮气侵入内部电路。从安装适配性来看，底撬上预设的多个吊装孔与固定地脚位置，完全匹配海上平台常用的吊装索具与预埋地脚螺栓规格，现场安装时不需要额外制作过渡连接底座，吊装到位后拧紧固定螺栓即可完成设备固定，整套装置的检修通道宽度满足单人携带工具通行的最低要求，所有需要定期操作的阀门、需要定期更换的密封点位，都布置在人员站立可触及的高度范围，不需要搭建额外的检修平台即可完成日常运维作业。
