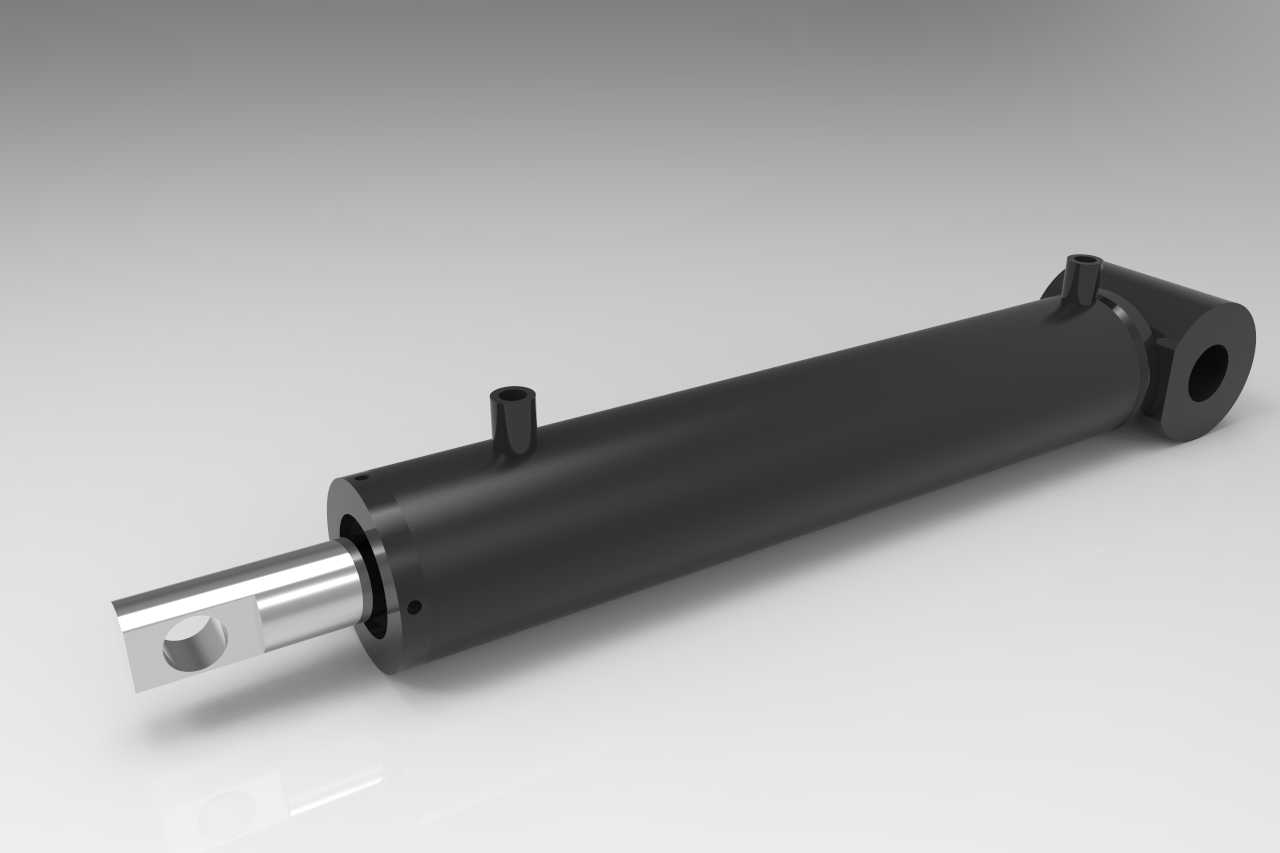

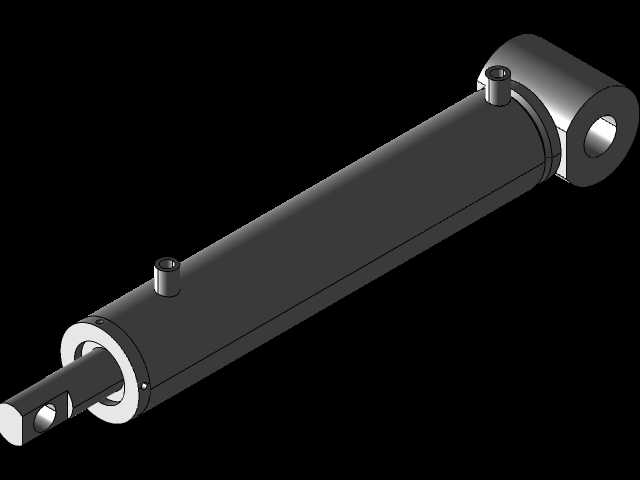

250行程珩磨管双油口铰接式液压缸

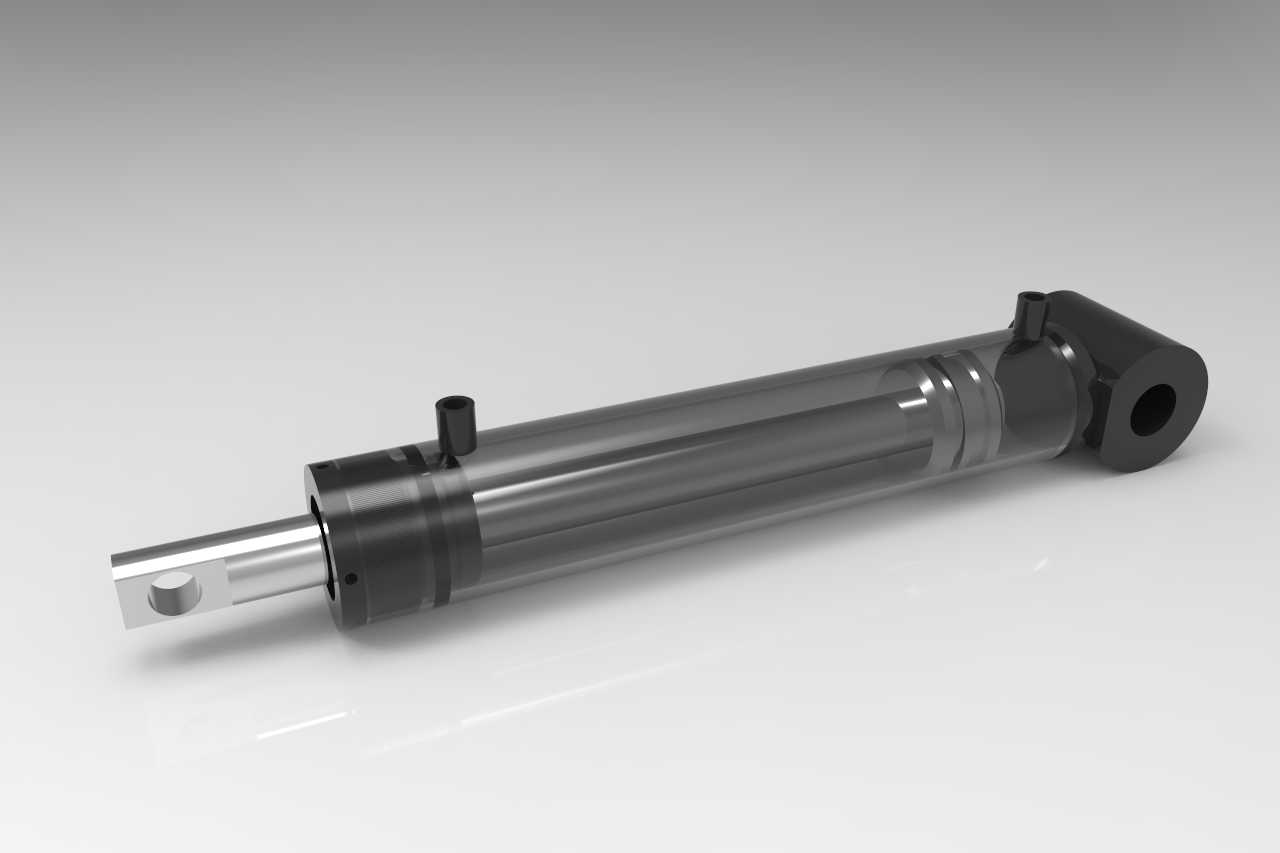

　　在工程机械、环卫装备、自动化生产线的液压驱动回路里，这类双油口铰接安装的液压缸是直线往复动作的核心执行部件，区别于螺纹安装、法兰安装的油缸结构，两端带铰接孔的安装形式能抵消安装面的同轴度误差，适配存在小幅摆动角度的驱动场景，比如高空作业平台的臂架变幅、环卫车辆的尾板举升、小型工装夹具的压紧动作，都能看到同结构油缸的应用。这款油缸的缸筒采用珩磨工艺加工的精密管料，内径规格覆盖60mm与70mm两个常用通径，对应250mm的额定工作行程，珩磨后的缸筒内壁粗糙度能稳定控制在Ra0.4以内，配合活塞上的格莱圈、斯特封组合密封结构，能在16MPa额定工作压力下长期运行无内泄，避免长期往复动作后出现的爬行、压力保不住的问题。

　　从结构设计逻辑来看，缸体上的两个油口采用侧置式布局，油口轴线与缸筒轴线垂直，相比端盖油口的结构，能减少管路随油缸动作产生的弯折疲劳，油口位置靠近缸筒两端的极限位置，能最大化利用活塞的有效行程，不会因为油口通流面积的占用损失实际工作行程。两端的铰接耳采用一体锻件加工后与缸筒、杆端焊接成型，铰接孔内预留了衬套安装位，实际装配时可以根据负载大小选配铜基衬套或者自润滑关节轴承，降低铰接位置的磨损速率，延长整套驱动机构的维护周期。活塞杆表面采用高频淬火后镀硬铬处理，镀层厚度控制在0.03-0.05mm区间，硬度达到HRC58以上，能抵御户外工况下的砂石刮蹭、腐蚀性介质侵蚀，避免活塞杆表面拉伤导致密封件过早损坏。

　　从安装边界来看，这款油缸完全缩回时的总长度要匹配行程加上两端铰接点的中心距，安装时需要预留的径向空间要大于缸筒外径加上油口接头的突出尺寸，避免动作过程中与周边结构件发生干涉；两端铰接点的同轴度误差要控制在1mm以内，防止活塞杆承受径向偏载，长期偏载会导致密封件偏磨、活塞杆弯曲变形，直接缩短油缸使用寿命。在液压回路匹配上，这类油缸通常搭配三位四通换向阀控制动作方向，进油侧设置节流阀可以调节活塞的运行速度，回油侧设置平衡阀能在垂直安装工况下锁住负载，防止出现负载下坠的安全隐患。

　　不同于焊接式油缸的一体不可拆结构，这款油缸的端盖采用卡键式连接，现场维护时不需要专用工装就能拆卸更换密封件，对于野外作业的工程设备来说，能大幅降低故障停机的维护时间。缸筒外壁预留的传感器安装位，还可以根据使用需求加装磁致伸缩位移传感器，实现活塞行程的闭环控制，适配需要精准位置控制的自动化设备场景。在实际选型过程中，需要先核算驱动负载的实际推力，结合系统工作压力反推需要的缸筒内径，250mm的行程要匹配机构的实际动作行程，预留10-15mm的安全余量，避免活塞运行到行程端点时与端盖发生刚性碰撞；铰接耳的孔径要匹配设备安装销轴的尺寸，公差控制在H8区间，既能保证销轴顺利装配，又不会因为间隙过大产生冲击载荷。
