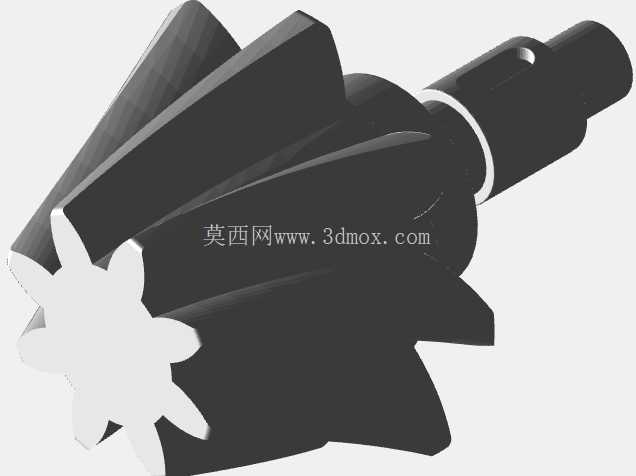

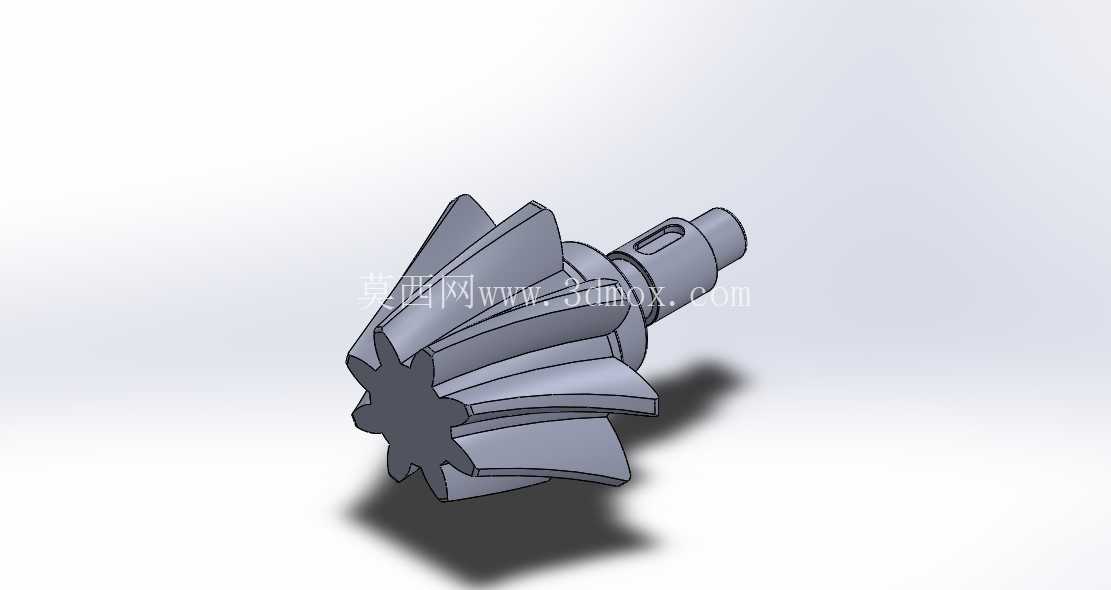

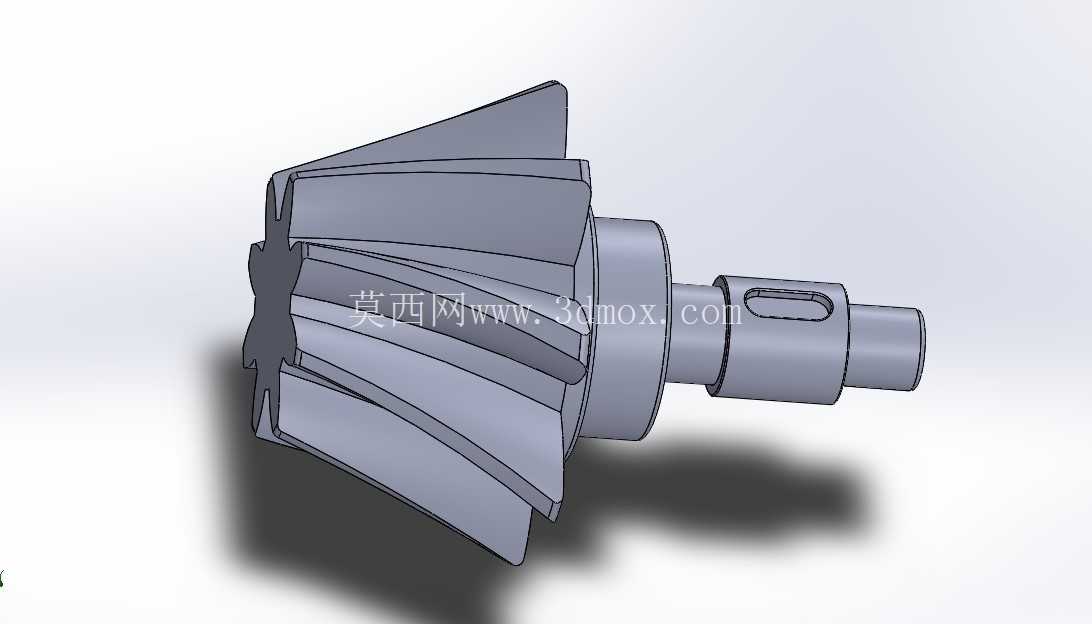

带安装轴直齿锥齿轮传动构件

　　这款带安装轴的直齿锥齿轮构件，核心应用场景覆盖中小功率传动链路的相交轴动力换向场景，常见于小型机床进给机构、轻工设备传动箱、农用机械转向单元、小型自动化输送线的转角动力传输工位，可实现两相交轴间的旋转运动传递与扭矩输出，适配轴交角90度的常规传动布局，也可根据实际安装空间调整适配非标准轴交角的传动需求。从实际功能层面看，该构件将锥齿轮与输出轴做一体化结构设计，省去了齿轮与轴之间的键连接装配环节，可有效避免键连接带来的回程间隙，提升传动精度，同时减少装配工序，降低装配误差带来的传动异响、偏磨等问题。

　　齿轮部分采用直齿锥齿形设计，齿形加工难度相对螺旋锥齿轮更低，后期维护更换成本可控，啮合过程中齿面接触为线接触形式，承载能力高于同模数的圆柱直齿轮交错轴传动结构，适合中低速、中等冲击载荷的传动工况。设计过程中，首先根据传动比要求确定了锥齿轮的齿数、模数与分锥角参数，齿顶高系数取标准值1，顶隙系数取0.2，保证啮合过程中不发生根切，同时预留合理的顶隙避免齿顶与齿根发生运动干涉。轴段部分做了阶梯式结构设计，靠近齿轮的轴段直径更大，可承受齿轮啮合过程中产生的径向力与轴向力，远离齿轮的轴端设计有径向销孔，用于安装锁紧销，实现与外接传动轮、联轴器的周向固定，防止传动过程中发生相对转动。

　　轴肩位置做了圆角过渡处理，避免应力集中导致轴段在交变载荷下发生断裂，轴端做了倒角处理，方便装配时顺利穿入轴承内圈与外接连接件的安装孔。从安装边界尺寸来看，齿轮大端直径根据模数与齿数计算确定，整体轴向长度控制在适配常规小型传动箱的安装空间范围内，轴段各阶梯直径匹配标准深沟球轴承的内圈尺寸，无需定制特殊规格轴承即可完成装配，降低整机的配件采购成本。齿面部分在建模时预留了合理的加工余量，可适配铣齿、刨齿等常规锥齿轮加工工艺，无需特殊定制加工刀具。

　　实际装配时，该构件通过两个支撑轴承安装在传动箱的箱体轴承孔内，齿轮端与配对锥齿轮保持正确的啮合侧隙，侧隙范围控制在0.05-0.15mm之间，既可以补偿热膨胀带来的尺寸变化，也能储存润滑油减少齿面磨损。轴端的销孔位置与外接连接件的安装孔对齐后打入圆柱销即可完成动力输入端的固定，装配流程简单，对装配人员的技术要求较低，适合批量生产的设备装配场景。在工况适配方面，该构件可承受的额定扭矩根据模数与齿宽参数确定，适合转速不超过1500rpm的传动场景，运行过程中直齿齿形不会产生额外的轴向分力，可降低支撑轴承的轴向载荷，延长轴承的使用寿命。日常维护时只需定期检查齿面磨损情况与啮合侧隙，当齿面磨损量超过齿厚的10%时及时更换即可，无需对整个传动箱进行拆解维护，维护成本较低。建模过程中对齿形的渐开线轮廓做了精确拟合，保证齿形参数符合机械设计标准，装配验证时可直接用于运动仿真，模拟啮合传动过程中的运动轨迹与干涉情况，提前发现设计中存在的问题，减少物理样机的试制次数，缩短产品开发周期。
